Ilustračný obrázok

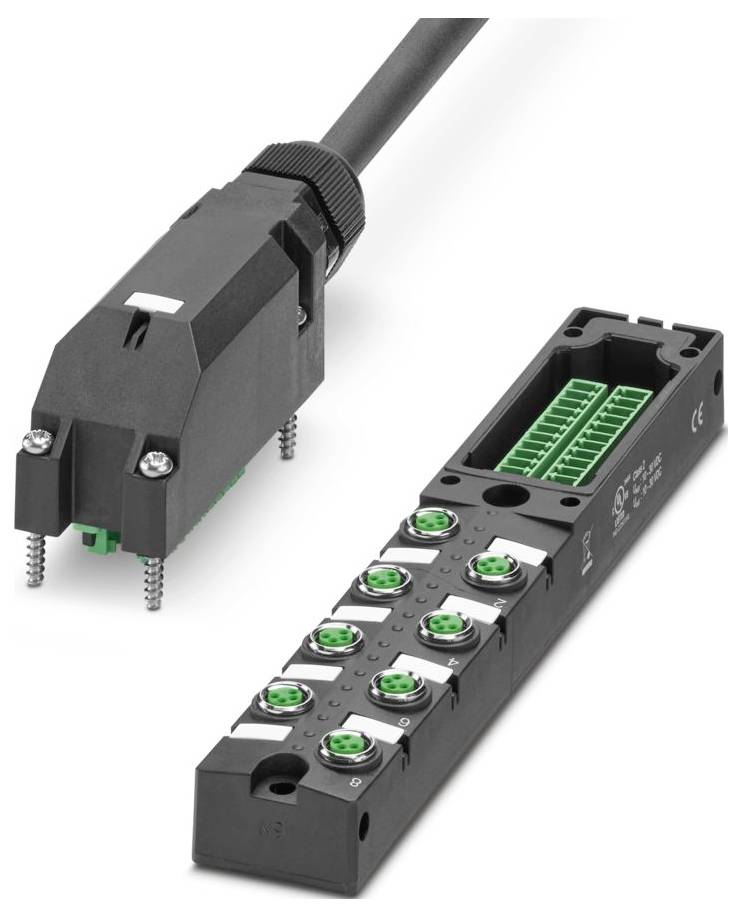

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Piece
Druh obalu
Piece
Kategória výrobku
box snímača/aktora
Počet signálnych miest
16
Počet rozdeľovačov
8
Osadenie
dvojité
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
85 Ks
Počet
Celkom (164,99 € / kus)
164,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Počet pólov: 18
- Menovité napätie UN: 24 V DC
- Šírka: 30 mm
- výška 49 mm
- Materiál puzdra: PBT
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP67
- Teplota okolia (prevádzka): -25 °C ... 80 °C
- Normy/predpisy: IEC 61076-2-104
- Materiál tesnenia: FKM
- Dĺžka: 180,9 mm
- Materiál kontaktnej plochy: Ni/Au
- Vonkajší priemer kábla: 9,50 mm ±0,2 mm
- Poznámka k použitiu: Nepoužité sloty musia byť pred použitím uzavreté. Vhodné uzatváracie prvky nájdete v časti „Príslušenstvo“.
- Vonkajší plášť, materiál: PUR
- Materiál vodiča: holé medené pramene
- Dĺžka kábla: 10 m
- Prierez vodiča: 16 x 0,34 mm² (signálový vodič); 2 x 0,75 mm² (silový vodič)
- Pripojenie vodiča: Pripojenie vodiča
- Poznámka k inštalácii: POZOR: Pri pokládke káblov dodržiavajte povolené polomery ohybu, pretože nadmerné ohybové sily môžu ohroziť stupeň krytia. Chráňte konektor pred mechanickým zaťažením, napr. pomocou káblových zväzkov.
- Štandardné označenie: Konektor M8
- Vonkajší plášť, farba: čierna RAL 9005
- Použitie: Štandardné
- Ďalšie vlastnosti odolnosti: dobrá odolnosť voči kyselinám, zásadám a rozpúšťadlám
- Kódovanie: A
- LED: áno
- Kontaktný materiál: CuZn
- Skúšobné napätie: 2000 V
- Počet slotov: 8
- Maximálne prevádzkové napätie Umax: 30 V DC
- Celkový menovitý prúd: 6 A
- Maximálna prúdová zaťažiteľnosť na dráhu: 2 A
- Menovitý prúd na slot: 2 A
- Typ pripojenia senzora/akčného člena: Zásuvka M8
- Priradenie pripojenia: Priradenie pripojenia
- Drážka/pól = farba vodiča alebo pripojenie: 1 / 4 (A) = 1 / 4 = Biela; 1 / 2 (B) = 1 / 2 = GyPK; 2 / 4 (A) = 2 / 4 = Zenová; 2 / 2 (B) = 2 / 2 = Červená; 3 / 4 (A) = 3 / 4 = Žltá; 3 / 2 (B) = 3 / 2 = Biela; 4 / 4 (A) = 4 / 4 = Žltá; 4 / 2 (B) = 4 / 2 = Biela; 5 / 4 (A) = 5 / 4 = Biela; 5 / 2 (B) = 5 / 2 = Zelená; 6 / 4 (A) = 6 / 4 = Červená; 6 / 2 (B) = 6 / 2 = Žltá; 7 / 4 (A) = 7 / 4 = Tmavo modrá; 7 / 2 (B) = 7 / 2 = WHGY; 8 / 4 (A) = 8 / 4 = VT; 8 / 2 (B) = 8 / 2 = GYBN; 1-8 / 1 (+24V) = UN = BN; 1-8 / 3 (0V) = 0V = BU
- Indikátor stavu k dispozícii: áno
- Materiál závitového puzdra: zliatina medi
- Materiál tesnenia O-krúžku: FKM
- Materiál nosiča kontaktov: PBT
- Materiál kontaktnej strany hlavného kábla: zliatina medi
- Materiál kontaktnej plochy na strane hlavného kábla: pocínovaný
- Uťahovací moment pre skrutku krytu: 1 Nm
- Uťahovací moment pre montážnu skrutku pre upevnenie krytu: 0,8 Nm
- Materiál zalievacej hmoty: PUR
- Materiál kontaktného nosiča kábla kufra: PA
- Lokálna diagnostika: Zelená LED dióda napájacieho napätia; žltá LED dióda indikátora stavu I/O
- Monitorovaná funkcia: Napájacie napätie
- Optické znázornenie: Zelená LED dióda
- Hmotnosť šnúry: 143,9 kg/km
- Štýl UL AWM: 20549
- Tienené: nie
- Konštrukcia vodiča signálneho kábla: 19 x 0,15 mm
- Signálny vodič AWG: 22
- Konštrukcia vodičov napájania: 42x 0,15 mm
- Napájanie AWG: 18
- Priemer vodiča vrátane izolácie: 1,3 mm ±0,1 mm (signálový vodič); 1,8 mm ±0,1 mm (silový vodič)
- Materiál izolácie drôtu: PVC
- Jednovláknový, farba: hnedá, modrá, biela, zelená, žltá, sivá, ružová, červená, čierna, fialová, sivá/ružová, červená/modrá, biela/zelená, hnedá/zelená, biela/žltá, žltá/hnedá, biela/sivá, sivá/hnedá
- Celkové splietanie: Žily splietané vo vrstvách
- Menovité napätie kábla: 300 V
- Minimálny polomer ohybu, trvalo nainštalovaný: 7,5 x D
- Minimálny polomer ohybu, flexibilne položený: 10 x D
- Minimálny polomer ohybu, trvalo nainštalovaný: 72 mm
- Najmenší polomer ohybu, flexibilne inštalovaný: 95 mm
- Dynamická únosnosť (ohyb): Maximálny počet cyklov ohybu: 1 500 000, polomer ohybu: 95 mm, dráha pohybu: 2 m, rýchlosť pohybu: 2 m/s
- Odolnosť voči horeniu: DIN EN 50265
- Odolnosť voči oleju: podľa VDE 0472 časť 803
- Špeciálne vlastnosti: bez silikónu
- Hrúbka izolačnej steny: ≥ 0,15 mm (vnútorný plášť); ≥ 0,76 mm (vonkajší plášť)
- Druh obalu
Piece
- Kategória výrobku
box snímača/aktora
- Počet signálnych miest
16
- Osadenie
dvojité
- Typ
SACB- 8/4-L-C-M8 HD/10,0 PUR
- Hlavné vedenie
áno
- Počet rozdeľovačov
8
- Stavový indikátor
s LED
- Druh signálu
PNP
- Pripojenie
Zásuvka M8
- Šírka
30 mm
- Dĺžka
180.9 mm
IP67
- Prúdová zaťažiteľnosť na každý slot
2 A
- Celkový prúd (jednoduché napájanie)
6 A
- Max. teplota
80 °C
- Min. teplota
-25 °C
- Druh pripojenia (rozdeľovacia boxy)
zásuvka M8
- Materiál puzdra
PBT
- Počet kontaktov
4
- Hmotnosť
0.1439 kg/m
- Číslo výrobcu
1197618
- Obsah
1 ks
- Dĺžka kábla
10 m
- Pólov
4
- V
49 mm
- Prúdová zaťažiteľnosť (spolu)
6 A
- Prúdová zaťažiteľnosť na vstupný / výstupný signál
2 A
- Hĺbka
180.9 mm
- Farba púzdra
čierna
- Prevádzkové napätie
24 V
- Menovité napätie
24 V
- UKCA
Nie je relevantné
Na stiahnutie
Datasheet
Datasheet 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3565886 Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 box snímača/aktora rozdeľovač M8 s kovovým závitom 1 ks Piece
Popis
Rozvodná skrinka, Použitie: Štandardná, Typ pripojenia: Zásuvka M8 (kovová), Počet zásuviek: 8, Počet pólov: 4, Kódovanie: A, Konfigurácia zásuviek: Dvojitá, Indikátor stavu: Áno, PNP; Pripojenie k hlavnej linke: Zásuvná skrutková svorka 180°, PUR/PVC, Dĺžka kábla: 10 m, Tienenie: Nie
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
