Name: Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8MSM spojovací kábel, 1217526, piny: 2, 2 m, 1 ks
Brand: Phoenix Contact
SKU: 3566670
Availability: BackOrder

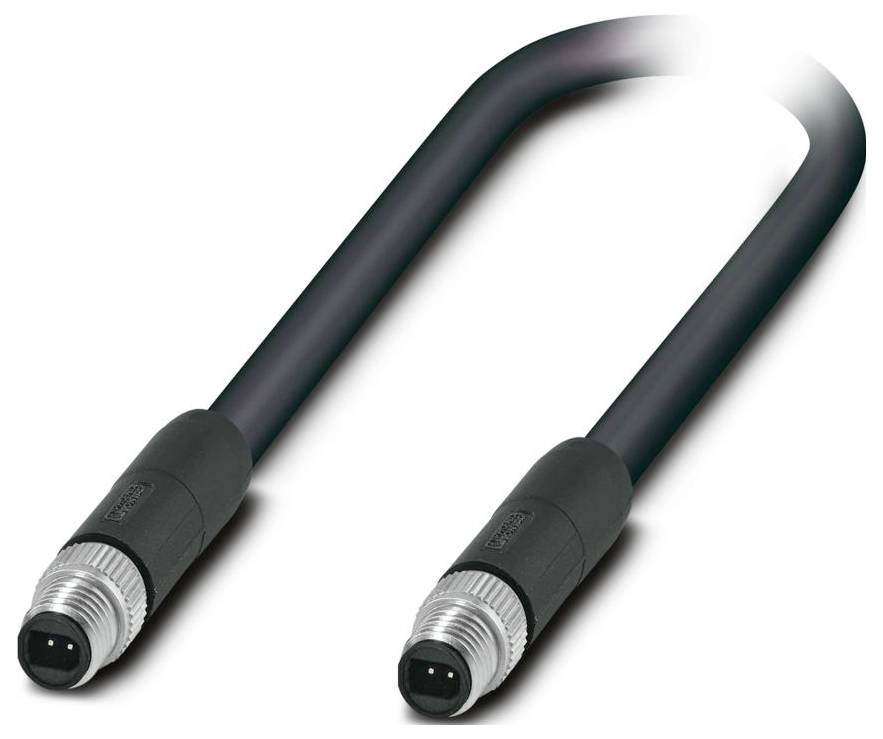

Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8MSM spojovací kábel, 1217526, piny: 2, 2 m, 1 ks-0

Ilustračný obrázok

Kategória výrobku

spojovací kábel

Norma zástrčky

ethernet

Strana pripojenia A

zástrčka M8, rovná

Strana pripojenia B

zástrčka M8, rovná

Počet pólov

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 2. 12.

Počet

Celkom (49,99 € / kus)

49,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Počet pólov: 2
Menovité napätie UN: 48 V AC; 60 V DC
Uťahovací moment: 0,2 Nm
Trieda horľavosti podľa UL 94: V0
Podmienky prostredia: Podmienky prostredia
Stupeň krytia: IP65; IP67
Teplota okolia (prevádzka): -20 °C ... 80 °C (kábel, pevná inštalácia)
Normy/predpisy: IEC 63171-5
Poznámka: T1-SPE
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: II
Stupeň znečistenia: 3
Materiál tesnenia: FKM
Materiál kontaktnej plochy: Ni/Au
Vonkajší priemer kábla: 5,10 mm ±0,2 mm
Zbernicový systém: Ethernet
Vonkajší plášť, materiál: PVC
Materiál vodiča: pocínované medené lanká
Dĺžka kábla: 2 m
Prierez vodiča: 2x 0,34 mm²
Tienenie: Pokročilá technológia tienenia
Štandardné označenie: Konektor M8
Indikátor stavu: nie
Vonkajší plášť, farba: čierna
Použitie: Štandardné
Prenosové médium: meď
Izolačný odpor: ≥ 5 GΩ*km
Kontaktný materiál: Cu
Priradenie pripojenia: Priradenie pripojenia
Indikátor stavu k dispozícii: nie
Materiál nosiča kontaktov: PP
Typ UL AWM: 2095 (80 °C / 300 V)
Tienené: áno
Typ kábla: Jednopárový Ethernet PVC flexibilný čierny [97B]
Štruktúra vodiča signálneho vedenia: 7x
Signálny vodič AWG: 22
Priemer drôtu vrátane izolácie: 1,65 mm
Materiál na izoláciu vodičov: penový PE
Jednoduchý vodič, farba: biela, modrá
Hrúbka vonkajšej steny: 0,55 mm
Celkové splietanie: 1 pár s výplňami splietanými pozdĺžne
Menovité napätie kábla: 300 V
Minimálny polomer ohybu, trvalo nainštalovaný: 4 x D
Najmenší polomer ohybu, trvalo nainštalovaný: 21 mm
Odolnosť voči horeniu: podľa FT-2
Počet káblových vývodov: 1
Párovacie cykly: ≥ 100
Pripojenie 1: Pripojenie 1
Port 2: Port 2
Maximálny odpor vodiča: ≤ 59,4 Ω/km
Konštrukcia vodiča: 1 x 2 x AWG 22/7, S/FTP
Optické pokrytie obrazovky: 80 %
Charakteristická impedancia: 100 Ω ± 15 Ω (pri 20 MHz)
M8: M8
Splietanie párov: 2 vodiče na pár
Materiál tela rukoväte: TPU, samozhášavý, samozhášavý
Materiál skrutky: Zinkový odliatok, poniklovaný
Typ senzora: Jednopárový Ethernet
Typ/kategória signálu: Jednopárový Ethernet CAT B (IEC 63171)
Prenosová rýchlosť: až 10 Mbit/s
Rozmerový výkres: Schéma pinov Jednopárový Ethernet, 2-pinový
Dizajn: Konektor M8, priamy, 2-pinový, tienený (Advanced Shielding Technology), kódovanie: SPE
Kontakt | Farba (označenie signálu) | Kontakt (voliteľný): 1 | Biely (RX/TX+) | 1; 2 | Butánový (RX/TX-) | 2
Jednopárový Ethernet PVC flexibilný čierny [97B]: Jednopárový Ethernet PVC flexibilný čierny [97B]

Typ: SPE-T1-M8MSM/2,0-97B/M8MSM

Kategória výrobku: spojovací kábel

Norma zástrčky: ethernet

Strana pripojenia A: zástrčka M8, rovná

Strana pripojenia B: zástrčka M8, rovná

Počet pólov: 2

Dĺžka kábla: 2 m

Materiál plášťa: PVC

Menovité napätie: 48 V/AC
60 V/DC

Vonkajší Ø: 5.10 mm

Pripojenie: konektor M8

Typ závitu, šírka pripojenie: M8

Typ závitu, pripojenie kábla a montáž: M8

Farba kábla: čierna

Materiál kontaktu: meď

Kontaktná plocha: Ni / Au

: IP65
IP67

Vlastnosti: tienený

Min. teplota: -20 °C

Max. teplota: 80 °C

Číslo výrobcu: 1217526

Obsah: 1 ks

Priemer: 5.10 mm

Ø kábla do: 5.30 mm

Ø kábla od: 4.90 mm

Priemer kábla (rozsah): 4.90 - 5.30 mm

Menovité napätie: 48 V

Tienený: áno

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Dĺžka kábla

Menovité napätie

Norma zástrčky

Počet pólov

Strana pripojenia A

Strana pripojenia B

Typ upevnenia

Typ závitu, šírka pripojenie

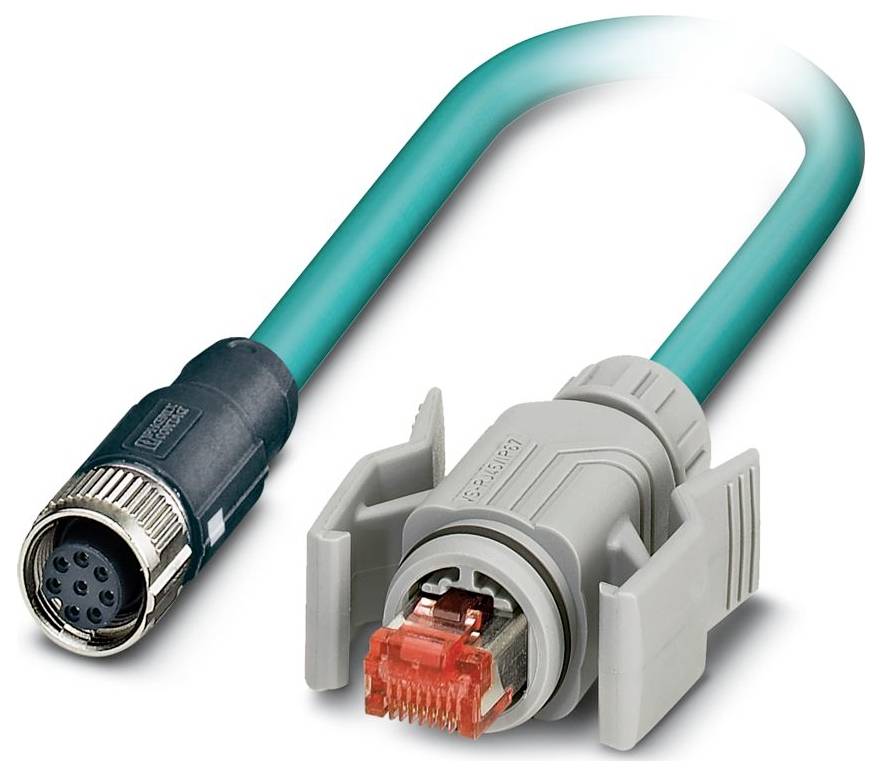

Phoenix Contact NBC-FS/ 2,0-94B/R4MC SCO spojovací kábel, 1407452, piny: 8, 2 m, 1 ks

Objednávacie číslo:3586410

Nie je k dispozícii

Conrad Electronic

2 m

30 V/AC

ethernet

zástrčka RJ45

zásuvka M12, rovná

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

59,99 €^*

Phoenix Contact NBC-FS/ 2,0-94B/R4QC SCO spojovací kábel, 1407460, piny: 8, 2 m, 1 ks

Objednávacie číslo:3586400

Nie je k dispozícii

Conrad Electronic

2 m

30 V/AC

ethernet

zástrčka RJ45

zásuvka M12, rovná

Push-Pull

M12 SPEEDCON

Min.: 1

Násobky: 1

65,99 €^*

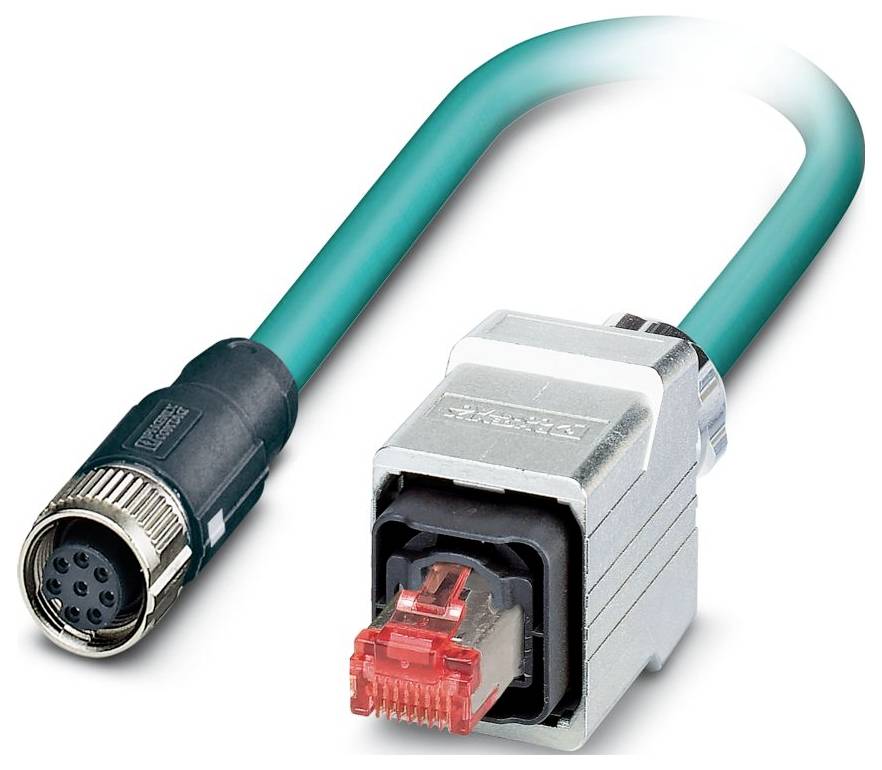

Phoenix Contact NBC-FS/ 5,0-94B/R4RC SCO spojovací kábel, 1407457, piny: 8, 5 m, 1 ks

Objednávacie číslo:3586414

Nie je k dispozícii

Conrad Electronic

5 m

30 V/AC

ethernet

zástrčka RJ45

zásuvka M12, rovná

Push-Pull

M12 SPEEDCON

Min.: 1

Násobky: 1

83,99 €^*

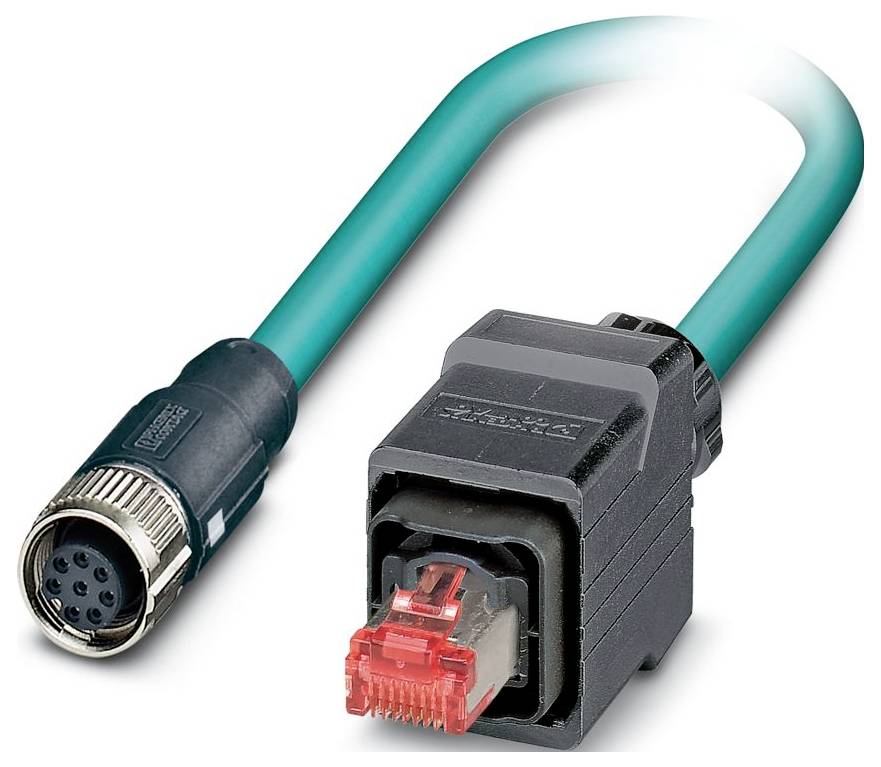

Phoenix Contact NBC-FS/10,0-94B/R4QC SCO spojovací kábel, 1407462, piny: 8, 10 m, 1 ks

Objednávacie číslo:3586418

Nie je k dispozícii

Conrad Electronic

10 m

30 V/AC

ethernet

zástrčka RJ45

zásuvka M12, rovná

Push-Pull

M12 SPEEDCON

Min.: 1

Násobky: 1

109,99 €^*

Phoenix Contact NBC-FSD/ 1,0-93K/R4AC SCO spojovací kábel, 1411539, piny: 4, 1 m, 10 ks

Objednávacie číslo:3586581

Nie je k dispozícii

Conrad Electronic

1 m

48 V/AC

RJ45

zásuvka M12, rovná

zástrčka RJ45

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

329,00 €^*

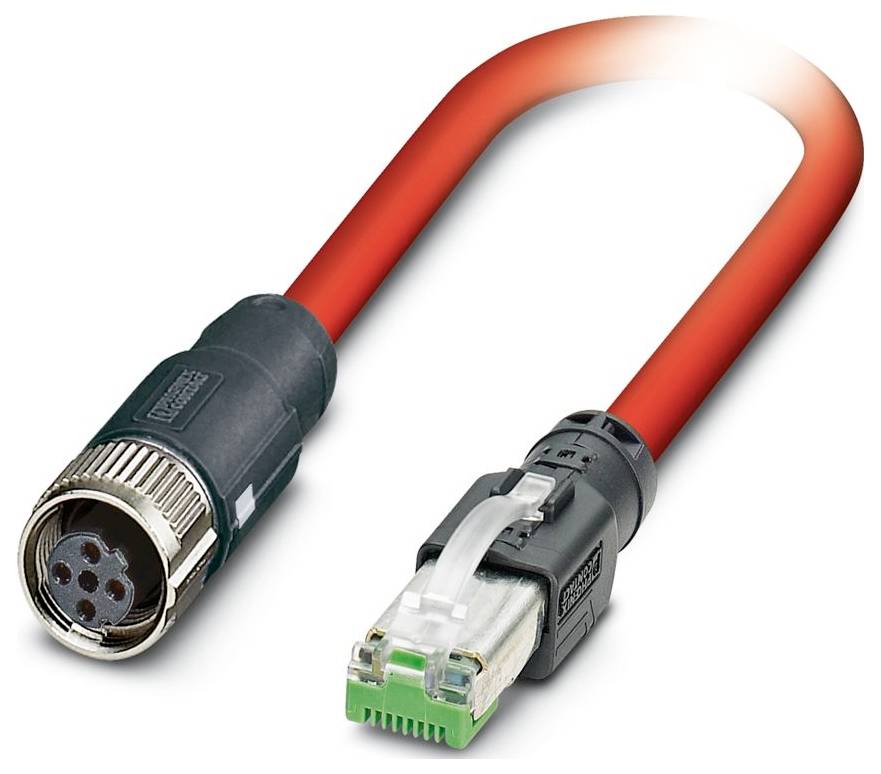

Phoenix Contact NBC-FSD/ 2,0-93K/R4AC SCO spojovací kábel, 1411540, piny: 4, 2 m, 1 ks

Objednávacie číslo:3586610

Nie je k dispozícii

Conrad Electronic

2 m

48 V/AC

RJ45

zásuvka M12, rovná

zástrčka RJ45

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

41,99 €^*

Phoenix Contact NBC-FSD/ 5,0-93K/R4AC SCO spojovací kábel, 1411541, piny: 4, 5 m, 1 ks

Objednávacie číslo:3586612

Nie je k dispozícii

Conrad Electronic

5 m

48 V/AC

RJ45

zásuvka M12, rovná

zástrčka RJ45

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

53,99 €^*

Phoenix Contact NBC-FSD/10,0-93K/R4AC SCO spojovací kábel, 1411542, piny: 4, 10 m, 1 ks

Objednávacie číslo:3586613

Nie je k dispozícii

Conrad Electronic

10 m

48 V/AC

RJ45

zásuvka M12, rovná

zástrčka RJ45

Speedcon

M12 SPEEDCON

Min.: 1

Násobky: 1

75,99 €^*

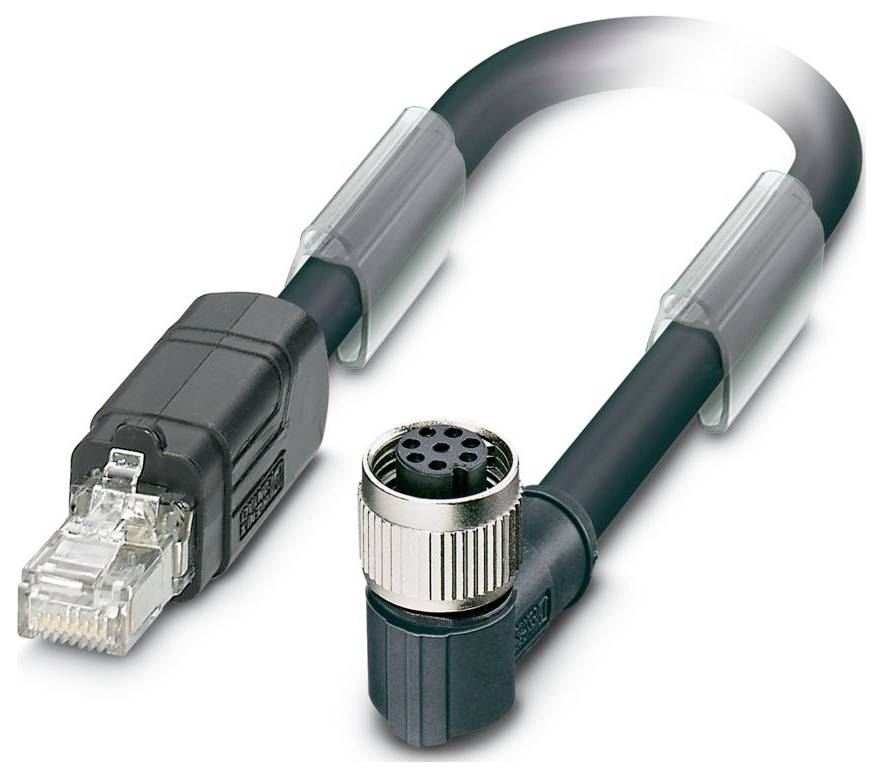

Phoenix Contact NBC-M12FR/0,5-971/R4AQ VR spojovací kábel, 1412402, piny: 6, 0.50 m, 50 ks

Objednávacie číslo:3586617

Nie je k dispozícii

Conrad Electronic

0.50 m

30 V

RJ45

zásuvka M12, zahnutá

zástrčka RJ45

Min.: 1

Násobky: 1

2 299,00 €^*

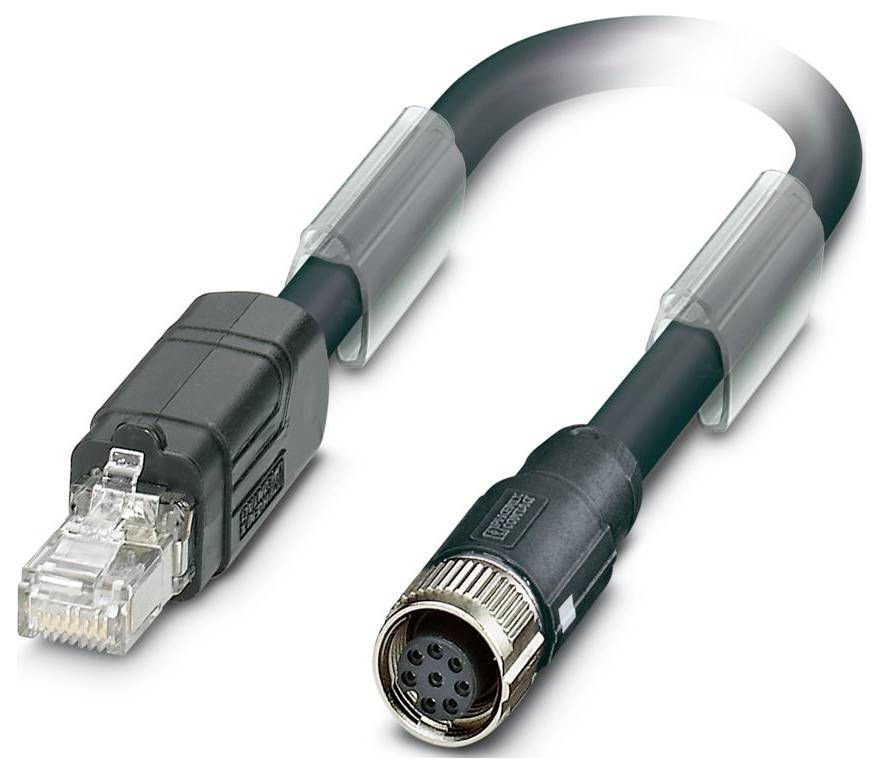

Phoenix Contact NBC-M12FS/0,5-971/R4AQ VR spojovací kábel, 1412378, piny: 6, 0.50 m, 50 ks

Objednávacie číslo:3586616

Nie je k dispozícii

Conrad Electronic

0.50 m

30 V

RJ45

zásuvka M12, rovná

zástrčka RJ45

Min.: 1

Násobky: 1

2 239,00 €^*

Na stiahnutie

Datasheet

Datasheet 3566670 Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8MSM spojovací kábel, 1217526, piny: 2, 2 m, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3566670 Phoenix Contact SPE-T1-M8MSM/2,0-97B/M8MSM spojovací kábel, 1217526, piny: 2, 2 m, 1 ks

Popis

Sieťový kábel, jednopárový Ethernet CAT A (10 Mbps), 2-pinový, PVC, čierny, tienený (Advanced Shielding Technology), priamy konektor M8-SPE / IP67 na priamy konektor M8-SPE / IP67, dĺžka kábla: 2 m
