Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 dátový zástrčkový konektor pre senzory - aktory, 2313685, piny: 9, 1 ks

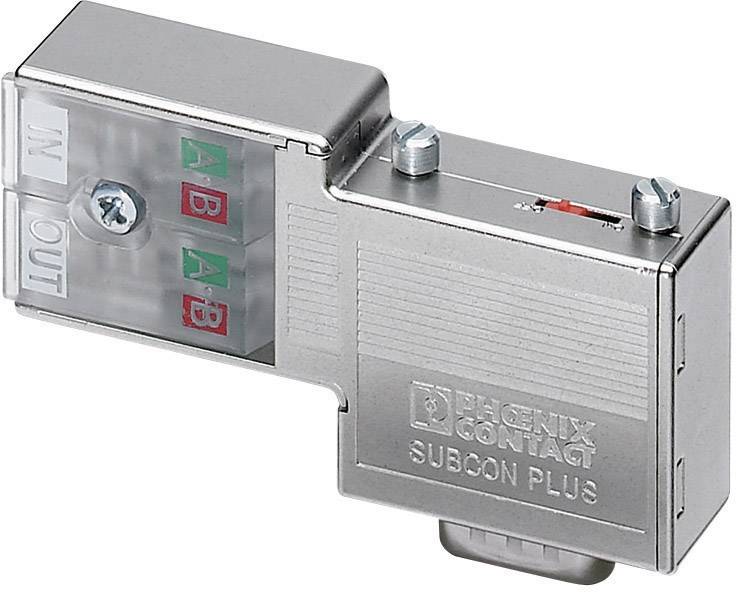

Kovovo vyzerajúci adaptér od Phoenix Contact s označením 'IN' a 'OUT', zobrazujúci interné farebné kódovanie pre pripojenia.

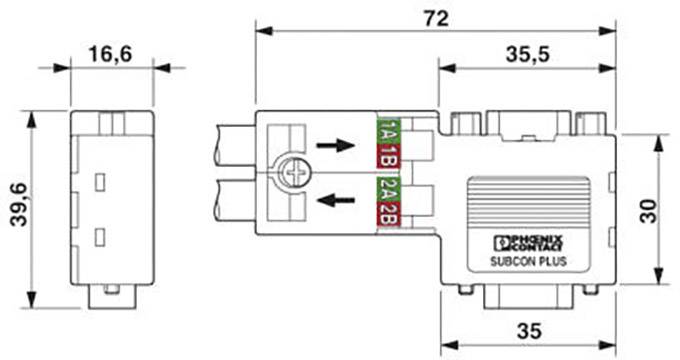

Technický nákres elektrického konektora. Rozmery: 72x39,6 mm, šípky pre smer prúdenia, označené ako '1A', '1B', '2A', '2B'.

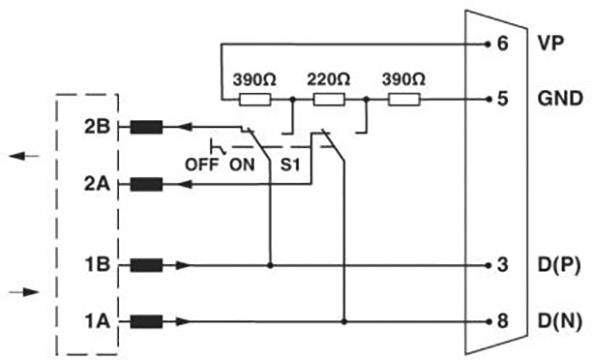

Schéma elektronickej súčiastky. Prepojenia vedú cez odpory do bodov 1A, 1B, 2A, 2B a na piny 3, 5, 6, 8.

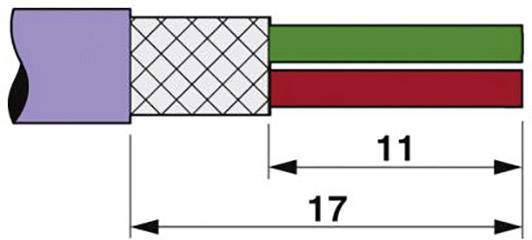

Prierez kábla s dvoma vodičmi, zeleným a červeným. Dĺžka káblovej izolácie: 17, dĺžka vodičov: 11.

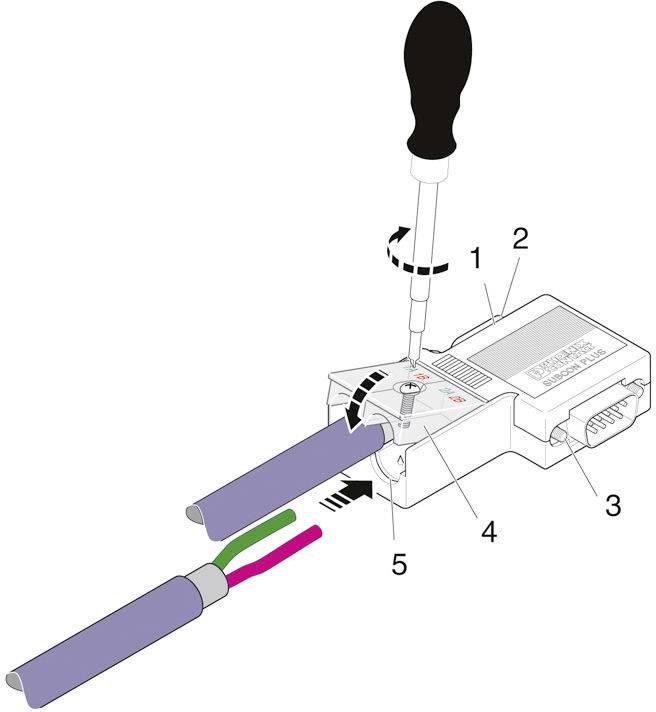

Návod na inštaláciu konektora: 1. Otáčať skrutkovačom v smere hodinových ručičiek. 2. Zaviesť kábel. 3. Zaistiť prepojenie.
1/5
Kategória výrobku
dátový zástrčkový konektor pre senzory - aktory
Prevedenie
zástrčka, zahnutá
Norma zástrčky
BUS konektor
Strana pripojenia A
zástrčka D-SUB
Strana pripojenia B
prispôsobiteľná
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: St 11. 11.
Počet
Celkom (69,99 € / kus)
69,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

Druh obalu

Piece

Typ

SUBCON-PLUS-PROFIB/PG/FC 90

Kategória výrobku

dátový zástrčkový konektor pre senzory - aktory

Prevedenie

zástrčka, zahnutá

Norma zástrčky

BUS konektor

Strana pripojenia A

zástrčka D-SUB

Strana pripojenia B

prispôsobiteľná

Počet pólov

9

Menovité napätie

5 V

Menovitý prúd

0.10 A

Menovitý prúd - filter

100 mA

Prierez pripojovacieho vodiča (max.)

0.32 mm²

Pripojenie

IDC

Vlastnosti

I-Net Profibus

Min. teplota

-20 °C

Max. teplota

+75 °C

Číslo výrobcu

2313685

Obsah

1 ks

9

Male

UKCA

áno

Na stiahnutie

Datasheet

Datasheet 1438557 Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 dátový zástrčkový konektor pre senzory - aktory, 2313685, piny: 9, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1438557 Phoenix Contact SUBCON-PLUS-PROFIB/PG/FC 90 dátový zástrčkový konektor pre senzory - aktory, 2313685, piny: 9, 1 ks
