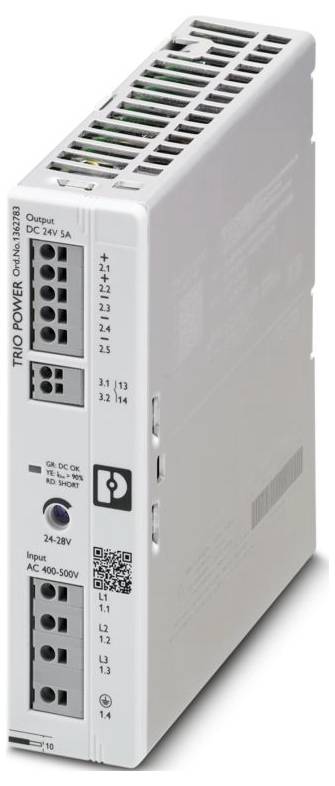

Phoenix Contact TRIO3-PS/3AC/24DC/5 napájanie, 24 V/DC, 5 A, 120 W
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Celkom (129,99 € / kus)
129,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Produktová rada: TRIO POWER
- Typ pripojenia: Zásuvné pripojenie
- Šírka: 35 mm
- výška 135 mm
- Hĺbka: 120 mm
- Farba: červená, žltá, zelená (viacfarebná LED)
- Trieda horľavosti podľa UL 94: V0 (kryt, svorky)
- Podmienky prostredia: Podmienky prostredia
- Ochranný druh IP20
- Teplota okolia (prevádzka): -25 °C ... 70 °C (> Zníženie výkonu pri 60 °C: 2,5 %/K)
- Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
- Normy/predpisy: EN 61000-4-11
- Poznámka: ≤ 4000 m
- Typ montáže: montáž na DIN lištu
- Izolačné vlastnosti: Izolačné vlastnosti
- Kategória prepätia: Kategória prepätia
- Stupeň znečistenia: 2
- Náraz (prevádzka): 18 ms, 30 g, na priestorový smer (IEC 60068-2-27)
- Vibrácie (prevádzka): 10 Hz ... 50 Hz, amplitúda ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
- Dĺžka odizolovania: 10 mm (pevný/flexibilný/s dutinkou)
- Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
- Frekvenčný rozsah: 0,15 MHz ... 80 MHz
- Označenie: ZARIADENIE NA RIADENIE PROCESOV PRE NEBEZPEČNÉ PRIESTORY;(EN) Toto zariadenie je vhodné na použitie iba v triede I, divízii 2, skupinách A, B, C a D, v nebezpečných priestoroch alebo v priestoroch bez nebezpečenstva.
- (FR) Toto zariadenie je jedinečne navrhnuté na použitie vo výbušných prostrediach triedy I, oddiel 2, skupiny A, B, C a D alebo v nevýbušných prostrediach.; (EN) UPOZORNENIE: Nebezpečenstvo výbuchu – Nepripájajte ani neodpájajte zariadenie, pokiaľ nie je vypnuté napájanie alebo pokiaľ nie je známe, že oblasť je bezpečná.
- (FR) UPOZORNENIE: Nebezpečenstvo výbuchu – zariadenie nie je pripojené ani odpojené, aby sa potraviny nenachádzali v uzavretej zóne alebo aby neboli nebezpečné. (EN) Ak sa zariadenie používa spôsobom, ktorý nie je špecifikovaný výrobcom, môže byť narušená ochrana poskytovaná zariadením.
- (FR) Zariadenie sa používa výrobcom nešpecifikovaným spôsobom, štvorročná ochrana zariadenia je iná. (EN) Toto zariadenie musí byť nainštalované vo vhodnom kryte zabezpečenom nástrojmi/uzamknutom kľúčom.
- (FR) Toto zariadenie je inštalované v krabici, ktorá je vhodná, verrouillé par une clé alebo dont l'ouverture necessite l'utilisation d'un tool.
- Trieda ochrany: I
- frekvencia 50 Hz.
- Technika pripojenia: Technika pripojenia
- Rozsah vstupného napätia: 3x 400 V AC ... 500 V striedavého prúdu
- Rozsah vstupného napätia: 3x 400 V AC ... 500 V AC -20% ... +10 %; 2x 400 V AC ... 500 V AC ±10 %
- Nábehový prúd:< 17 A (25 °C)
- Integrál zapínacieho prúdu (I2t):< 0,21 A2 s
- Doba premostenia výpadku napájania: typicky 31 ms (3x 400 V AC); typicky 45 ms (3x 480 V AC)
- Spotreba prúdu: 3x 0,36 A (3x 400 V AC); 3x 0,3 A (3x 500 V AC); 2x 0,66 A (2x 400 V AC); 2x 0,55 A (2x 500 V AC)
- Výber vhodných poistiek na ochranu vstupu: 3x 3 A ... 16 A (charakteristika B, C, D, K alebo podobná)
- Účinnosť: typicky 90,5 % (3x 400 V AC); typicky 90,6 % (3x 480 V AC)
- Menovité výstupné napätie: 24 V DC
- Rozsah nastavenia výstupného napätia (USet): 24 V DC ... 28 V jednosmerného prúdu (> 24 V DC, obmedzený konštantný výkon)
- Menovitý výstupný prúd (IN): 5 A
- Dynamické zvýšenie (IDyn.Boost): max. 7,5 A (5 s)
- Odolnosť proti skratu: áno
- Bezpečné pri nečinnosti: áno
- Výstupný výkon (PN): 120 W
- Výstupný výkon (PDyn. Zvýšenie): max. 180 W (5 s)
- Schopnosť spätného napájania: ≤ 35 V DC
- Ochrana proti prepätiu na výstupe (OVP): ≤ 35 V DC
- Zvlnenie: typické 10 mVSS (pri nominálnych hodnotách)
- Doba nábehu: ≤ 1 s (UOut = 10 % ... 90 %)
- Možnosť sériového zapojenia: áno, pre zvýšenie napätia (dodržujte limit SELV)
- Maximálna strata výkonu pri voľnobehu:< 0,85 W (3x 480 V AC)
- Maximálna strata výkonu pri menovitom zaťažení:< 12,3 W (3x 480 V AC)
- Možnosť paralelného pripojenia: áno, pre zvýšenie výkonu a redundancie
- Ochrana sekundárnej strany: elektronická
- Vstup: symetrický 2 kV (úroveň náročnosti testu 4); asymetrický 4 kV (úroveň náročnosti testu 4)
- Pozícia: 3.x
- Pripojenie vodiča: Pripojenie vodiča
- pevný: 0,2 mm² ... 1,5 mm²; 0,5 mm² (odporúčané)
- Flexibilný: 0,2 mm² ... 1,5 mm²; 0,5 mm² (odporúčané)
- Flexibilný drôt s dutinkou, bez plastovej objímky: 0,25 mm² ... 1,5 mm² (Cu); 0,5 mm² (odporúčané)
- Flexibilný s koncovkou vodiča a plastovou objímkou: 0,25 mm² ... 0,75 mm²; 0,5 mm² (odporúčané)
- Výstup: symetrický 1 kV (úroveň náročnosti testu 3); asymetrický 2 kV (úroveň náročnosti testu 3)
- Signál: nevyvážený 1 kV (úroveň náročnosti testu 2)
- LED signalizácia: LED signalizácia
- Typy signalizácie: LED DC OK - Stav signálu Prevádzka (UN = 24 V DC, IOut = IN)
- Funkcia: Presmerovanie prevádzkového stavu
- Spínací kontakt (bezpotenciálový): OptoMOS
- Počet fáz: 3
- Izolačné napätie vstup/výstup: 3 kV AC (typová skúška); 3 kV AC (jednotková skúška)
- MTBF (IEC 61709, SN 29500):> 2 240 000 hodín (25 °C);> 1 340 000 hodín (40 °C);> 600 000 hodín (60 °C)
- Doplňujúci text: 3. ročník
- Rozmery článku: Rozmery článku
- Montážny rozmer: Montážny rozmer
- Návod na inštaláciu: stohovateľné: horizontálne 0 mm, vertikálne 50 mm
- Materiál kapucne: Polykarbonát
- Konštrukcia bočného panelu: Hliník
- Prevádzková nadmorská výška: ≤ 5000 m
- Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
- Dočasný kód: T4 (-25 ... +70 °C |> 60 °C, Zníženie výkonu: 2,5 %/K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Štandardné označenie: Zmena napätia v sieti/podpätie
- Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia: Bezpečnostné meracie, riadiace, regulačné a laboratórne zariadenia
- Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
- UL: UL
- Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
- Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
- Vedené emisie: Vedené emisie
- Interferenčné žiarenie: Interferenčné žiarenie
- Statický výboj: Statický výboj
- Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
- Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
- Poznámka: Kritérium A
- Elektromagnetické RF pole: Elektromagnetické RF pole
- Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
- Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
- Prepäťová energia: Prepäťová energia
- Vedené rušenie: Vedené rušenie
- Vstup/Výstup/Signál: nevyvážený
- Napätie: 400 V AC
- Poklesy napätia: Poklesy napätia
- Pokles napätia: 0%
- Kritériá: Kritériá
- Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
- Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
- Kritérium C: Dočasné zhoršenie prevádzkového správania, ktoré je opravené samotným zariadením alebo ho možno obnoviť ovládaním.
- Teplota okolia (testovaná pri spustení): -40 °C
- AWG: 24 ... 16 (Cu); 20 (odporúčané)
- Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
- Tvar siete: Hviezdicová sieť (TN, TT, IT (PE))
- Typické napätie v národnej sieti: 3x 400 V AC; 3x 480 V AC
- Typ napájacieho napätia: AC
- Frekvenčný rozsah (fN): 50 Hz ... 60 Hz
- Ochranný obvod: Ochrana pred prechodovými javmi | Varistor
- Účinník (cos phi): 0,53 (3x 480 V AC)
- Zvodový prúd do PE:< 3,5 mA
- Zníženie výkonu: 60 °C ... 70 °C
- Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %;< 0,1 % (zmena vstupného napätia ±10 %)
- Crest faktor: typ. 3 (3x 400 V AC); typ. 3.1 (3x 480 V AC)
- Smernica o ochrane životného prostredia: smernica RoHS 2011/65/EÚ; OEEZ; REACH
- Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
- Montážna vzdialenosť hore/dole: 50 mm / 50 mm
- Harmonické prúdy: Harmonické prúdy
- Blikanie: Blikanie
- Počet období: 1 obdobie
- Emisie: Emisie podľa normy EN 61000-6-3 (obytné a komerčné oblasti) a EN 61000-6-4 (priemyselné oblasti)
- Odolnosť voči rušeniu: Odolnosť voči rušeniu podľa EN 61000-6-1 (obytné priestory), EN 61000-6-2 (priemyselné priestory)
- Vstupná poistka zariadenia: 3,15 A interná (ochrana zariadenia)
- Minimálna strata výkonu pri voľnobehu:< 0,84 W (3x 400 V AC)
- Minimálna strata výkonu pri menovitom zaťažení:< 12,6 W (3x 400 V AC)
- Integrovaná ochrana: nie
- Identifikácia pólu: 3.1 (13), 3.2 (14)
- LED nesvieti: Žiadne vstupné striedavé napájacie napätie (nesvieti)
- LED svieti (zelená), DC OK: UOut> 21 V DC a IOut< 0,9 x IN (jeden (zelený), DC OK)
- Výstup jednosmerného signálu je v poriadku: Výstup jednosmerného signálu je v poriadku
- Typ signalizácie: Spínací kontakt DC OK - Stav signálu Prevádzka (UN = 24 V DC, IOut = IN)
- Spínané napätie: max. 30 V DC (SELV)
- Prúdová zaťažiteľnosť: max. 100 mA
- Stav (kontakt zatvorený): UOut> 21 V DC a IOut< 0,9 x IN (kontakt zatvorený)
- Stav (kontakt otvorený): UOut< 21 V DC alebo IOut> 0,9 x IN (priemerne počas 60 s) (kontakt otvorený)
- Prevádzková úroveň (zníženie výstupného výkonu):> 2000 m (zníženie výkonu: 10 %/1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti): Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti)
- Elektrická bezpečnosť: Elektrická bezpečnosť
- Bezpečné oddelenie: Bezpečné oddelenie
- Obmedzenie harmonických prúdov siete: Obmedzenie harmonických prúdov siete
- Kolísanie/podpätie siete: Kolísanie/podpätie siete
- LED svieti (žltá), IOut> 90 %: UOut> 21 V DC a IOut> 0,9 x IN (jeden (žltý), IOut> 90 %)
- LED svieti (červená), ISHORT: UOut< 21 V DC a IOut> 0,9 x IN (jeden (červený), ISHORT)
- LED svieti (bliká na červeno) OVP: UOUT> OVP (ochrana proti prepätiu) (zapnutá (blikajúca červená))
- Hĺbka (hĺbka zariadenia (montážna lišta)): 115 mm (hĺbka zariadenia (montážna lišta))
- Bezpečné dodatočné napätie: Bezpečné dodatočné napätie
- ANSI/UL 121201: ANSI/UL 121201
- Menovité vstupné napätie
3 x 400 - 500 V/AC
- Kategória výrobku
napájanie
- Vstupné napätie (min.)
400 V/AC
- Vstupné napätie (max.)
500 V/AC
- Výstupný prúd (max.)
5 A
- Výstupný prúd (max.) - zaokrúhlený
5 A
120 W
- Typ výstupu (Napájacie zdroje)
nastaviteľný
- Fáza
3
- Výstupné napätie (max.)
24 V/DC
- Pripojenie
Push-in pripojenie pružinovou svorkou
- Rozmer.
(d x š x v) 120 x 35 x 135 mm
- Výstupné napätie (max.)
28 V/DC
- Výstupné napätie (min.)
24 V/DC
- Prevádzková teplota (max.)
70 °C
- Teplota prevádzky (max.)
70 °C
- Pracovná teplota (min.)
60 °C
- Prevádzková teplota (min.)
-25 °C
- Číslo výrobcu
1362783
- Obsah
1 ks
- Vlastnosti napájacích adaptérov
regulovateľné výstupné napätie
- Šírka
35 mm
- V
135 mm
- Dĺžka
120 mm
IP20
- Max. teplota
70 °C
- Min. teplota
-25 °C
- Typ
TRIO3-PS/3AC/24DC/5
- Účinnosť
90.5 %
- Hĺbka
120 mm
- Montážna výška
135 mm
35 mm
135 mm
120 mm
135 mm
NIE
ÁNO
AC
120 W
ÁNO
Other
ÁNO
NIE
ÁNO
IP20
NIE
24-28 V
ÁNO
320-550 V
320-550 V
ÁNO
None
7.5 A
24 V
5 A
None
Other
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3588061 Phoenix Contact TRIO3-PS/3AC/24DC/5 napájanie, 24 V/DC, 5 A, 120 W
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3588061 Phoenix Contact TRIO3-PS/3AC/24DC/5 napájanie, 24 V/DC, 5 A, 120 W
Popis
Primárny spínaný zdroj, TRIO POWER, zásuvné pripojenie, montáž na DIN lištu, vstup: 3-fázový, výstup: 24 V DC / 5 A, nastaviteľný od 24 V DC ... 28 V DC
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
