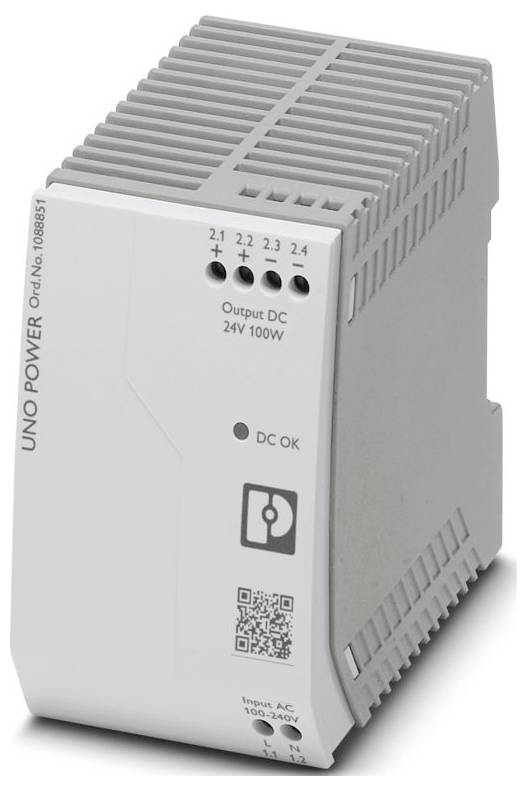

Name: Phoenix Contact UNO-PS/1AC/24DC/100W/H napájanie, 24 V/DC, 4.2 A, 242.6 VA
Brand: Phoenix Contact
SKU: 3563801
Availability: BackOrder

Phoenix Contact UNO-PS/1AC/24DC/100W/H napájanie, 24 V/DC, 4.2 A, 242.6 VA-0

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (75,99 € / kus)

75,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Produktová rada: UNO POWER
Typ pripojenia: Skrutkové pripojenie
Závit skrutky: M3
Šírka: 55 mm
výška 90 mm
Hĺbka: 84 mm
Materiál puzdra: PC
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 70 °C (> 55 °C Zníženie výkonu: 2,5 %/K)
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-6-3
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Stupeň znečistenia: 2
Vibrácie (prevádzka):< 15 Hz, amplitúda ±2,5 mm (podľa IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
Dĺžka odizolovania: 8 mm
Prierez flexibilného vodiča min.: 0,2 mm²
Prierez flexibilného vodiča max.: 2,5 mm²
Prierez pevného vodiča min.: 0,2 mm²
Prierez pevného vodiča max.: 2,5 mm²
Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
Minimálny uťahovací moment: 0,6 Nm
Zhoda/Schválenia: Zhoda/Schválenia
Frekvenčný rozsah: 0,15 MHz ... 80 MHz
Trieda ochrany: II (v uzavretej rozvádzacej skrini)
Rozsah vstupného napätia: 100 V AC ... 240 V striedavého prúdu
Rozsah vstupného napätia: 85 V AC ... 264 V striedavého prúdu
Nábehový prúd:< 40 A (typické)
Integrál zapínacieho prúdu (I2t):< 1,5 A2
Čas premostenia výpadku siete:> 20 ms (120 V AC);> 100 ms (230 V AC)
Spotreba prúdu: 2,1 A (100 V AC); 0,95 A (240 V AC)
Menovitý príkon: 242,6 VA
Typický čas zapnutia:< 1 s
Vstupná poistka: 4 A (pomalá, interná)
Výber vhodnej poistky na ochranu vstupu: 6 A ... 16 A (charakteristiky B, C, D, K)
Účinnosť: typicky 88 % (120 V AC); typicky 89 % (230 V striedavého prúdu)
Počiatočná charakteristika: ŠKYTAVANIE
Menovité výstupné napätie: 24 V DC
Menovitý výstupný prúd (IN): 4,2 A (-25 °C ... 55 °C)
Odolnosť proti skratu: áno
Bezpečné pri nečinnosti: áno
Odolnosť proti spätnému napájaniu:< 35 V jednosmerného prúdu
Ochrana proti prepätiu na výstupe (OVP): ≤ 35 V DC
Zvyškové zvlnenie:< 30 mVSS (pri nominálnych hodnotách)
Čas výstupu:< 0,5 s (UOUT (10 % ... 90 %)
Možnosť sériového pripojenia: áno
Maximálna strata výkonu pri voľnobehu:< 0,5 W
Maximálna strata výkonu pri menovitom zaťažení:< 11 W
Možnosť paralelného pripojenia: áno, pre redundanciu a zvýšenie výkonu
Ochrana sekundárnej strany: elektronická
Vstup: 2 kV (úroveň náročnosti testu 3 – symetrické); 4 kV (úroveň náročnosti testu 4 – asymetrické)
Výstup: 1 kV (úroveň náročnosti testu 2 – symetrický); 2 kV (úroveň náročnosti testu 1 – asymetrický)
Typy signalizácie: LED
Počet fáz: 1
Izolačné napätie vstup/výstup: 4 kV AC (typová skúška); 3 kV AC (jednotková skúška)
MTBF (IEC 61709, SN 29500):> 738 000 hodín (40 °C)
Montážny rozmer: Montážny rozmer
Montážny návod: stohovateľné: horizontálne 0 mm, vertikálne 30 mm
Ochranný náter: nie
Trieda horľavosti podľa UL 94 (kryt / svorky): V0
Materiál puzdra: Plast
Klimatická trieda: 3K3 (podľa EN 60721)
Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
Náraz: 18 ms, 30 g, na priestorový smer (podľa IEC 60068-2-27)
Označenie normy: Požiadavka polovodičového priemyslu týkajúca sa poklesov sieťového napätia
Poklesy napätia v sieti: Poklesy napätia v sieti
CSA: CAN/CSA-C22.2 č. 60950-1-07; CSA-C22.2 č. 107.1-01; CAN/CSA-C22.2 č. 213 Trieda I, Oddiel 2, Skupiny A, B, C, D T4 (Nebezpečné prostredie)
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
Požiadavky EMC pre elektromagnetické rušenie: EN 61000-6-3; EN 61000-6-4
Požiadavky EMC Odolnosť: EN 61000-6-1; EN 61000-6-2
Statický výboj: Statický výboj
Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
Poznámka: Kritérium A
Elektromagnetické RF pole: Elektromagnetické RF pole
Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Prepäťová energia: Prepäťová energia
Vedené rušenie: Vedené rušenie
Napätie: 10 V (úroveň náročnosti testu 3)
Poklesy napätia: Poklesy napätia
Kritériá: Kritériá
Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
Teplota okolia (testovaná pri spustení): -40 °C
Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
Typ napájacieho napätia: AC
Frekvenčný rozsah (fN): 50 Hz ... 60 Hz ±10 %
Ochranný obvod: Ochrana proti prepätiu | Varistor
Účinník (cos phi): 0,47
Zníženie výkonu: 55 °C ... 70 °C (2,5 %/K)
Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 2 % (dynamická zmena zaťaženia 10 % ... 90 %, 10 Hz);< 0,1 % (zmena vstupného napätia ±10 %)
Výstupné napätie: 100 W
Prierez vodiča AWG min: 24
Maximálny prierez vodiča AWG: 14
Maximálny uťahovací moment: 0,8 Nm
Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
Montážna vzdialenosť hore/dole: 30 mm / 30 mm
Norma - Obmedzenie harmonických prúdov siete: EN 61000-3-2
Norma - Elektrická bezpečnosť: IEC 62368-1 (SELV)
Norma - Ochranné veľmi nízke napätie: IEC 62368-1 (SELV) a EN 60204-1 (PELV)
Štandard - Bezpečné oddelenie: DIN VDE 0100-410
Norma - Bezpečnosť transformátorov: EN 61558-2-16
Schválenie - Požiadavka polovodičového priemyslu týkajúca sa poklesov sieťového napätia: EN 61000-4-11
Schválenia UL: UL/C-UL Listed UL 508; UL/C-UL Listed ANSI/ISA-12.12.01 Trieda I, Oddiel 2, Skupiny A, B, C, D T4 (Nebezpečné prostredie); UL/C-UL Recognized UL 60950-1
Materiál puzdra: Polykarbonát
Rušivé vyžarovanie: Rušivé vyžarovanie
Rozsah vstupného napätia AC: 85 V AC ... 264 V striedavého prúdu
SIL podľa IEC 61508: 0
Vstup/Výstup: nevyvážený
Rádiové rušivé napätie podľa EN 55011: EN 55011 (EN 55022) Trieda B Oblasť použitia: Priemyselné a rezidenčné / EMC 1
Rádiové rušivé žiarenie podľa normy EN 55011: EN 55011 (EN 55022) Trieda B Oblasť použitia: Priemysel a obytné priestory / EMC 1
Materiál opierky na nohy: POM (polyoxymetylén)
Doba odozvy:< 2 ms
Norma pre domácnosť: IEC 60335-1

Menovité vstupné napätie: 100 - 240 V/AC

Kategória výrobku: napájanie

Vstupné napätie (min.): 85 V/AC

Vstupné napätie (max.): 264 V/AC

Výstupný prúd (max.): 4.2 A

Výstupný prúd (max.) - zaokrúhlený: 4.2 A

: 242.6 VA

Typ výstupu (Napájacie zdroje): pevné napätie

Fáza: 1

Výstupné napätie (max.): 24 V/DC

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 84 x 55 x 90 mm

Prevádzková teplota (max.): 70 °C

Teplota prevádzky (max.): 70 °C

Pracovná teplota (min.): 55 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 1088851

Obsah: 1 ks

MTBF: 738000 h

Vlastnosti napájacích adaptérov: stabilizované

Šírka: 55 mm

V: 90 mm

Dĺžka: 84 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -25 °C

Typ: UNO-PS/1AC/24DC/100W/H

Spotreba (Stand-By): 0.5 W

Účinnosť: 88 %

Hĺbka: 84 mm

Montážna výška: 90 mm

UKCA: áno
