Name: Phoenix Contact UNO2-PS/1AC/12DC/120W/SC napájanie, 12 V/DC, 10 A, 120 W
Brand: Phoenix Contact
SKU: 3588096
Availability: SoldOut

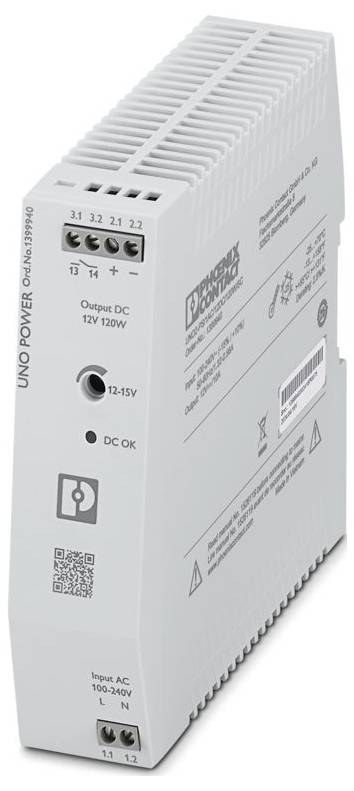

Sivá jednotka napájania s logom Phoenix Contact, model UNO POWER. Vlastnosti: vstup AC 100-240 V a výstup DC 12 V, 120 W.

Ilustračný obrázok

Datasheety: (PDF)

Nie je k dispozícii

Celkom (77,99 € / kus)

77,99 €

s DPH

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Produktová rada: UNO POWER
Typ pripojenia: Skrutkové pripojenie
Uťahovací moment: 0,5 Nm ... 0,6 Nm; 4 lbf-palec. ... 5 lbf-in.
Šírka: 35 mm
výška 130 mm
Hĺbka: 129 mm
Farba: zelená
Trieda horľavosti podľa UL 94: V0 (kryt, svorky)
Materiál puzdra: PC
Podmienky prostredia: Podmienky prostredia
Ochranný druh IP20
Teplota okolia (prevádzka): -25 °C ... 70 °C (> 55 °C Zníženie výkonu: 2,5 %/K)
Teplota okolia (skladovanie/preprava): -40 °C ... 85 °C
Normy/predpisy: EN 61000-4-11
Typ montáže: montáž na DIN lištu
Izolačné vlastnosti: Izolačné vlastnosti
Kategória prepätia: Kategória prepätia
Stupeň znečistenia: 2
Náraz (prevádzka): 18 ms, 30 g, na priestorový smer (IEC 60068-2-27)
Vibrácie (prevádzka): 10 Hz ... 50 Hz, amplitúda ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 cyklov
Dĺžka odizolovania: 8 mm
Montážna poloha: horizontálna montážna lišta NS 35, EN 60715
Frekvenčný rozsah: 0,15 MHz ... 80 MHz
Označenie: Schéma CB (IEC 61010-1, IEC 61010-2-201)
Trieda ochrany: II
frekvencia 50 Hz.
Rozsah vstupného napätia: 100 V AC ... 240 V striedavého prúdu
Rozsah vstupného napätia: 100 V AC ... 240 V AC -15% ... +10 %
Nábehový prúd: typicky 35 A (pri 25 °C)
Integrál zapínacieho prúdu (I2t):< 0,3 A2 s
Doba premostenia výpadku napájania: typicky 25 ms (120 V AC); typicky 27 ms (230 V AC)
Spotreba prúdu: 1,32 A (100 V AC); 1,1 A (120 V AC); 0,58 A (230 V AC); 0,56 A (240 V AC)
Čas zapnutia: typicky 1 s
Výber vhodnej poistky na ochranu vstupu: 6 A ... 16 A (charakteristika B, C, D, K alebo podobná)
Účinnosť: typicky 93,1 % (120 V AC); typicky 94,4 % (230 V striedavého prúdu)
Menovité výstupné napätie: 12 V DC
Rozsah nastavenia výstupného napätia (USet): 12 V DC ... 15 V jednosmerného prúdu (> 12 V DC, obmedzený konštantný výkon)
Menovitý výstupný prúd (IN): 10 A
Odolnosť proti skratu: áno
Výstupný výkon (PN): 120 W
Odpor proti spätnému napájaniu: ≤ 25 V DC
Ochrana proti prepätiu na výstupe (OVP): ≤ 25 V DC
Zvlnenie: typické 25 mVSS (pri nominálnych hodnotách)
Čas výstupu:< 1 s (UOut = 10 % ... 90 %)
Možnosť sériového zapojenia: áno, pre zvýšenie napätia
Maximálna strata výkonu pri voľnobehu:< 0,4 W (230 V AC)
Maximálna strata výkonu pri menovitom zaťažení:< 7 W (230 V AC)
Paralelné pripojenie: áno, pre zvýšenie výkonu a redundanciu s diódou
Ochrana sekundárnej strany: elektronická
Vstup: 2 kV (úroveň náročnosti testu 4 – symetrické); 4 kV (úroveň náročnosti testu 4 – asymetrické)
Pozícia: 3.x
Pripojenie vodiča: Pripojenie vodiča
pevný: 0,2 mm² ... 2,5 mm²
Flexibilný: 0,2 mm² ... 2,5 mm²
Flexibilný drôt s dutinkou, bez plastovej objímky: 0,25 mm² ... 2,5 mm²
Flexibilný s koncovkou vodiča a plastovou objímkou: 0,25 mm² ... 2,5 mm²
pevný (AWG): 24 ... 14 (Cu)
Výstup: 1 kV (úroveň náročnosti testu 3 – symetrický); 2 kV (úroveň náročnosti testu 3 – asymetrický)
Signál: Signál
LED signalizácia: LED signalizácia
Typy signalizácie: LED DC OK - Stav signálu Prevádzka (UN = 24 V DC, IOut = IN)
Funkcia: Presmerovanie prevádzkového stavu
Spínací kontakt (bezpotenciálový): OptoMOS
Počet fáz: 1
Izolačné napätie vstup/výstup: 4 kV AC (typová skúška); 3,75 kV AC (jednotková skúška)
MTBF (IEC 61709, SN 29500):> 1501000 h (25 °C);> 913000 hodín (40 °C);> 515 000 h (55 °C)
Predpokladaná životnosť (elektrolytické kondenzátory): Predpokladaná životnosť (elektrolytické kondenzátory)
Prúd: 10 A
Teplota: 25 °C
Čas: 312000 h
Doplňujúci text: 3. ročník
Rozmery článku: Rozmery článku
Montážny rozmer: Montážny rozmer
Montážny návod: stohovateľné: horizontálne 0 mm, vertikálne 30 mm
Materiál puzdra: Plast
Prevádzková nadmorská výška: ≤ 5000 m (> 2000 m, zníženie výkonu: 10 %/1000 m)
Maximálna povolená vlhkosť (prevádzka): ≤ 95 % (pri 25 °C, bez kondenzácie)
Dočasný kód: T4 (-25 ... +70 °C |> 55 °C, Zníženie výkonu: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
Normálne označenie: Obmedzenie harmonických prúdov siete
Ochranné veľmi nízke napätie: Ochranné veľmi nízke napätie
UL: UL
SIQ: SIQ
Elektromagnetická kompatibilita: Súlad so smernicou EMC 2014/30/EÚ
Smernica o nízkom napätí: Súlad so smernicou o nízkom napätí 2014/35/EÚ
Požiadavky EMC Odolnosť: EN 61000-6-2
Vedené emisie: Vedené emisie
Interferenčné žiarenie: Interferenčné žiarenie
Statický výboj: Statický výboj
Kontaktný výboj: 6 kV (úroveň náročnosti testu 3)
Výboj vo vzduchu: 8 kV (úroveň náročnosti testu 3)
Poznámka: Kritérium A
Elektromagnetické RF pole: Elektromagnetické RF pole
Intenzita testovacieho poľa: 10 V/m (úroveň náročnosti testu 3)
Rýchle prechodové javy (Burst): Rýchle prechodové javy (Burst)
Prepäťová energia: Prepäťová energia
Vedené rušenie: Vedené rušenie
Napätie: 230 V AC
Poklesy napätia: Poklesy napätia
Pokles napätia: 0%
Kritériá: Kritériá
Kritérium A: Normálne prevádzkové správanie v rámci stanovených limitov.
Kritérium B: Dočasné zhoršenie prevádzkového správania, ktoré zariadenie samo koriguje.
Teplota okolia (testovaná pri spustení): -40 °C
AWG: 24 ... 14 (Cu)
Prevádzka na striedavý prúd: Prevádzka na striedavý prúd
Typ siete: TN, TT, IT (PE)
Typické národné sieťové napätie: 120 V AC; 230 V AC
Typ napájacieho napätia: DC
Frekvenčný rozsah (fN): 50 Hz ... 60 Hz ±10 %
Ochranný obvod: Ochrana proti prepätiu | Varistor
Zvodový prúd do PE:< 0,25 mA
Odchýlka od pravidla:< 1 % (rozloženie statického zaťaženia 10 % ... 90 %;< 3 % (dynamická zmena zaťaženia 10 % ... 90 %;< 0,1 % (zmena vstupného napätia ±10 %)
Crest faktor: typ. 1,68 (120 V AC); typ. 1,83 (230 V striedavého prúdu)
Montážna vzdialenosť vpravo/vľavo: 0 mm / 0 mm
Montážna vzdialenosť hore/dole: 30 mm / 30 mm
Harmonické prúdy: Harmonické prúdy
Blikanie: Blikanie
Počet období: 1 obdobie
Materiál puzdra: Polykarbonát
Emisie: Emisie podľa normy EN 61000-6-3 (obytné a komerčné oblasti) a EN 61000-6-4 (priemyselné oblasti)
Vstup/Výstup: nevyvážený
Vstupná poistka zariadenia: 3,15 A interná (ochrana zariadenia), pomalá
Minimálna strata výkonu pri voľnobehu:< 0,55 W (120 V AC)
Minimálna strata výkonu pri menovitom zaťažení:< 9 W (120 V AC)
Integrovaná ochrana: nie
Identifikácia pólu: 3.1 (13), 3.2 (14)
Typ signalizácie: Spínací kontakt DC OK - Stav signálu Prevádzka (UN = 24 V DC, IOut = IN)
Spínané napätie: max. 30 V AC/DC; max. 60 V DC
Prúdová zaťažiteľnosť: max. 50 mA
Stav (kontakt zatvorený): UOUT> 0,9 x UN (kontakt zatvorený)
Stav (kontakt otvorený): UOUT< 0,9 x UN (kontakt otvorený)
Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti): Bezpečnosť napájacích zdrojov do 1100 V (izolačné vzdialenosti)
Elektrická bezpečnosť: Elektrická bezpečnosť
Bezpečné oddelenie: Bezpečné oddelenie
Obmedzenie harmonických prúdov siete: Obmedzenie harmonických prúdov siete
Hĺbka (hĺbka zariadenia (montážna lišta)): 125 mm (hĺbka zariadenia (montážna lišta))
Materiál opierky na nohy: PBT (polybutyléntereftalát)
Typ skrutky: Drážkovaná L
Výstupné signálne relé 13/14: Výstupné signálne relé 13/14

Kategória výrobku: napájanie

Vstupné napätie (min.): 100 V/AC

Vstupné napätie (max.): 240 V/AC

Výstupný prúd (max.): 10 A

Výstupný prúd (max.) - zaokrúhlený: 10 A

: 120 W

Typ výstupu (Napájacie zdroje): nastaviteľný

Fáza: 1

Výstupné napätie (max.): 12 V/DC

Pripojenie: skrutkovací

Rozmer.: (d x š x v) 129 x 35 x 130 mm

Výstupné napätie (max.): 15 V/DC

Výstupné napätie (min.): 12 V/DC

Prevádzková teplota (max.): 70 °C

Teplota prevádzky (max.): 70 °C

Pracovná teplota (min.): 55 °C

Prevádzková teplota (min.): -25 °C

Číslo výrobcu: 1399940

Obsah: 1 ks

MTBF: 1501000 h

Vlastnosti napájacích adaptérov: regulovateľné výstupné napätie

Šírka: 35 mm

V: 130 mm

Dĺžka: 129 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -25 °C

Typ: UNO2-PS/1AC/12DC/120W/SC

Účinnosť: 94.4 %

Hĺbka: 129 mm

Montážna výška: 130 mm

: 35 mm

: 130 mm

: 129 mm

: 130 mm

: NIE

: ÁNO

: AC

: 120 W

: ÁNO

: Screw connection

: ÁNO

: NIE

: ÁNO

: IP20

: NIE

: 12-15 V

: ÁNO

: 85-264 V

: 85-264 V

: ÁNO

: None

: 10 A

: 12 V

: 10 A

: None

: Other

UKCA: áno
