Name: Picotronic DB635-1-3-FA(14x45)-F20000 70114812 laserový modul, klasa 2, 1 mW, 635 nm
Brand: Picotronic
SKU: 1695925

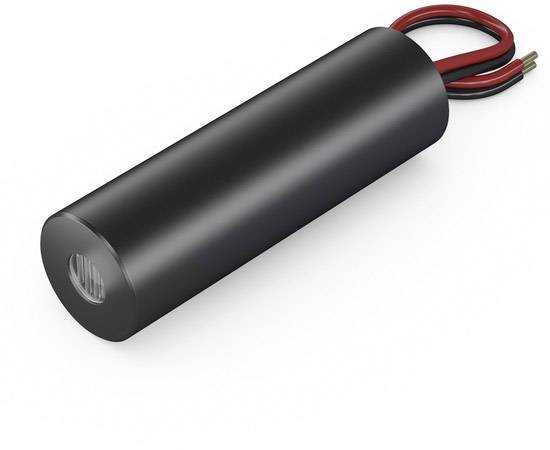

Čierny valcový elektromotor s dvoma vyčnievajúcimi červenými a čiernymi vodičmi na jednom konci.

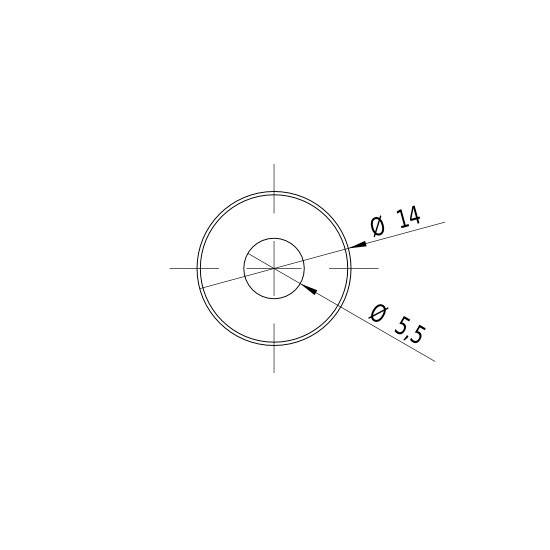

Konštrukčný výkres kruhového prstenca s vonkajším priemerom 14 mm a vnútorným priemerom 5,5 mm.

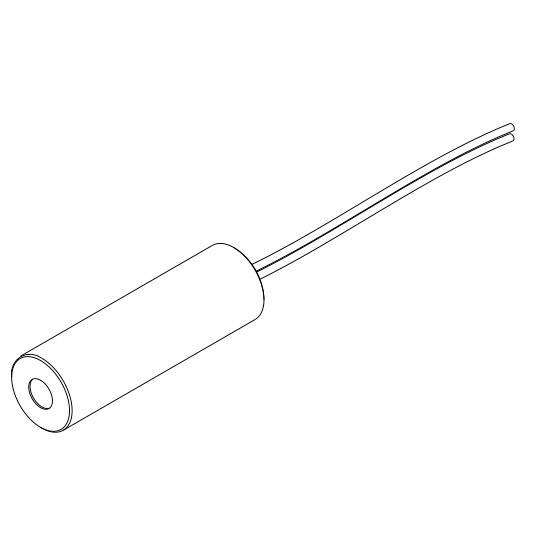

Jednoduchý diagram zobrazuje valcovitú súčiastku s dvoma vyčnievajúcimi drôtmi, ktoré sú pravdepodobne určené na elektrické prepojenie.

Schéma valcovej súčiastky s priemerom 14 mm a dĺžkou 45 mm. Z časti vyčnievajú dva vodiče.

Farebne kódovaný obraz zobrazuje teplotný profil objektu. Červené zóny sú teplejšie, zelené a modré zóny chladnejšie. Mierka zobrazuje 500 mikrometrov.

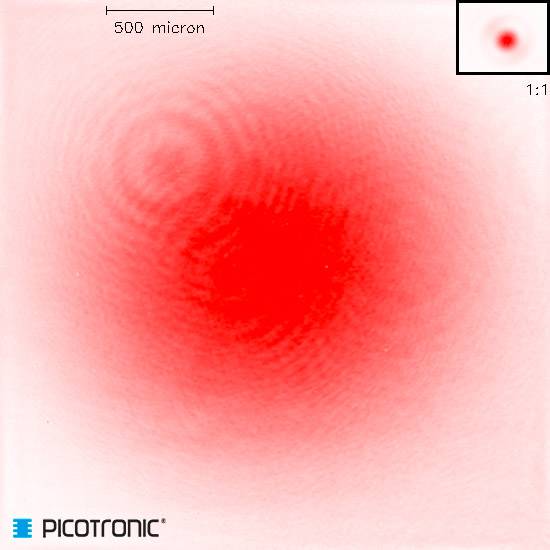

Mikroskopický obraz ukazuje červený, zrnitý vzor, ktorý sa tiahne zľava doprava, so stupnicou 500 mikrónov v ľavom hornom rohu.

Trojrozmerný mriežkový model nepravidelného povrchu. Znázorňuje výškové rozdiely pomocou siete trojuholníkov.

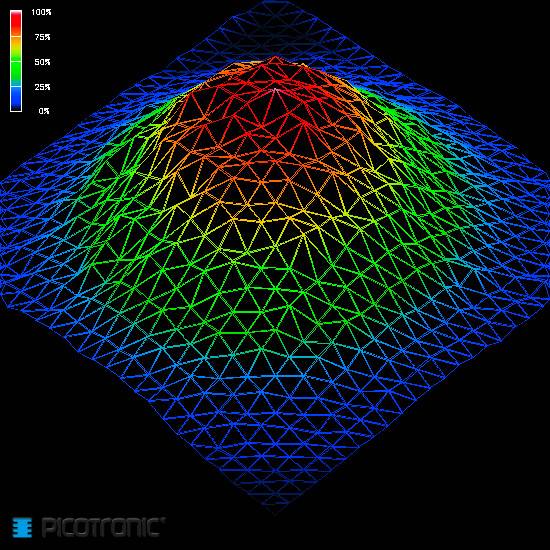

3D grafická mapa s mriežkovou štruktúrou zobrazuje farebnú reprezentáciu hory, kde farebný prechod od modrej (0%) po červenú (100%) znázorňuje výškové rozdiely.

1/9

Kategória výrobku

laserový modul

Vyžarovacia charakteristika

bodová

Vlnová dĺžka

635 nm

Výkon

1 mW

Kategória lasera

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Bod laserového modulu

červená
Kategória lasera: 2
Vyžarovacia charakteristika: bodová

Dodatočné informácie:

Technické parametre

Kábel 100 mm

Kategória výrobku: laserový modul

Typ: DB635-1-3-FA (14x45) -F20000

Vyžarovacia charakteristika: bodová

Vlastnosti zaostrenie: Fixné ostrenie 20 m

Farba: červená

Vlnová dĺžka: 635 nm

: 1 mW

Kategória lasera: 2

Divergencia lúča: 0.3 mrad

Pracovné odstup: 20 m

Prevádzkové napätie: 3 V/DC

Prevádzkový prúd: 32 mA

Materiál: hliník

Spĺňa RoHS: áno

Max. teplota: +50 °C

Min. teplota: -20 °C
