Name: Picotronic DD520-1-24(12x40)-QCW 70121025 laserový modul, klasa 2, 1 mW, 520 nm
Brand: Picotronic
SKU: 1695866

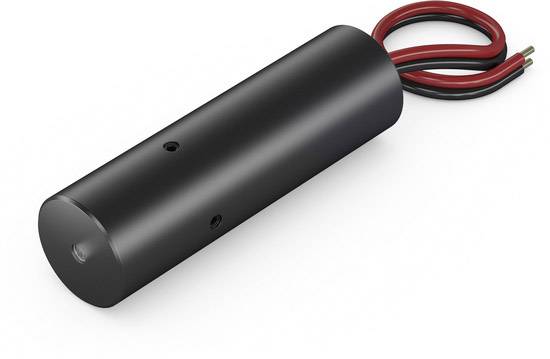

Valcovitá, čierna súčiastka s dvoma vyčnievajúcimi káblami, jeden červený a jeden čierny.

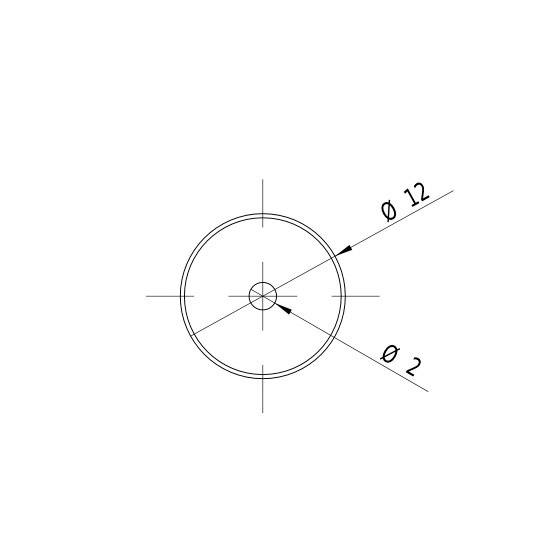

Technický výkres kruhu s údajmi priemeru: Vonku 'Ø 12', vnútri 'Ø 2'. Čiarové značenia označujú stredy.

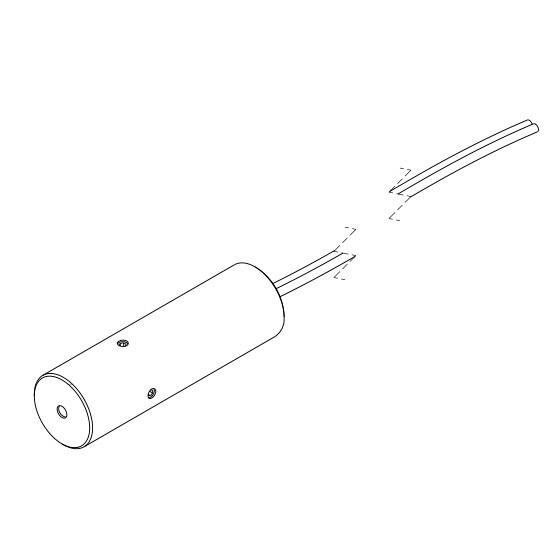

Predmet je valcovitá súčiastka s dvoma vyčnievajúcimi káblami.

Výkres valcového objektu s rozmermi: priemer 12 mm, dĺžka 40 mm. Otvor s priemerom 1,6 mm je umiestnený 12,5 mm od konca.

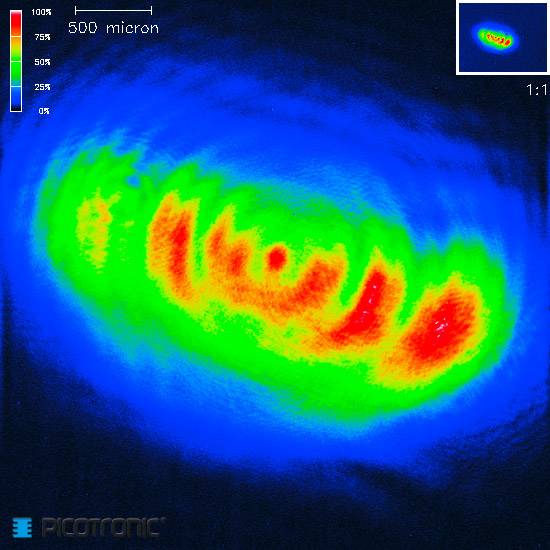

Termografický obraz vo falošných farbách zobrazuje oválny tvar s červenými, žltými, zelenými a modrými oblasťami. Vľavo hore je farebná stupnica s označením '500 mikrón'.

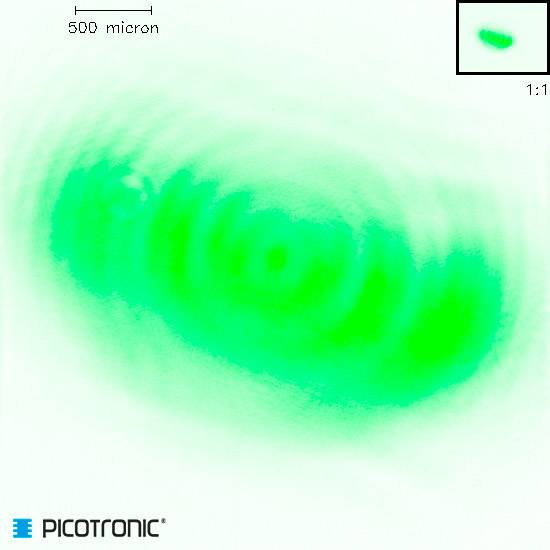

Zelený vzor, ktorý znázorňuje interferenčný vzor optického experimentu. Vľavo hore mierka 500 mikrometrov. Vpravo hore detail.

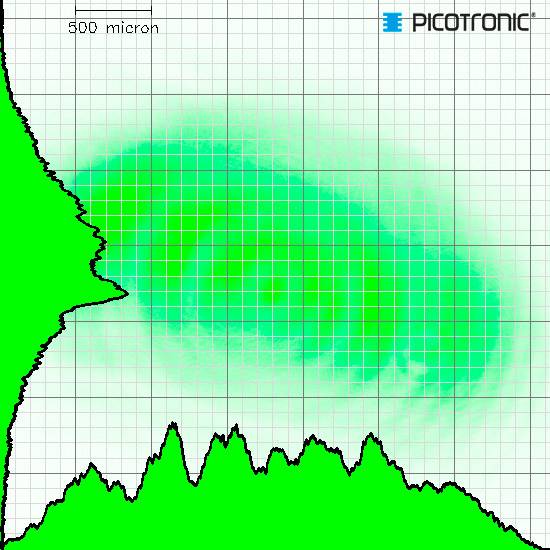

Diagram hustotného rozloženia s centrálnou zelenou oblasťou, ktorá indikuje vyššiu koncentráciu. Horizontálne a vertikálne škálované.

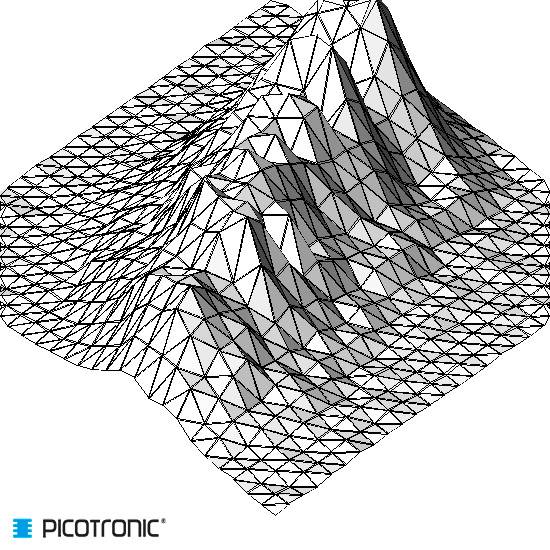

Trojrozmerný mriežkový model zobrazuje nepravidelnú horskú krajinu s ostrými špicami a dolinami.

1/8

Kategória výrobku

laserový modul

Vyžarovacia charakteristika

bodová

Vlnová dĺžka

520 nm

Výkon

1 mW

Kategória lasera

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Bod laserového modulu

zelená
Kategória lasera: 2
Vyžarovacia charakteristika: bodová

Dodatočné informácie:

Technické parametre

Kábel 100 mm

Kategória výrobku: laserový modul

Typ: DD520-1-24 (12x40) -QCW

Vyžarovacia charakteristika: bodová

Vlastnosti zaostrenie: kolimovaný

Farba: zelená

Vlnová dĺžka: 520 nm

: 1 mW

Kategória lasera: 2

Divergencia lúča: 0.5 mrad

Pracovné odstup: 50 m

Prevádzkové napätie: 24 V/DC

Prevádzkový prúd: 10 mA

Materiál: hliník

Spĺňa RoHS: áno

Max. teplota: +60 °C

Min. teplota: -10 °C

Varianty(Všetky ceny sú bez DPH.)

Farba

Kategória lasera

Pracovné odstup

Vlnová dĺžka

Výkon

Picotronic DC650-0.4-4.5(14x64)-S-AP 70121889 laserový modul, klasa 1, 0.4 mW, 650 nm

Objednávacie číslo:1695993

Doručenie: Št 17. 12.

Conrad Electronic

červená

5 m

650 nm

0.4 mW

Min.: 1

Násobky: 1

129,99 €^*

Picotronic DA520-1-24(20x80)-QCW 70124507 laserový modul, klasa 2, 1 mW, 520 nm

Objednávacie číslo:1695936

Nie je k dispozícii

Conrad Electronic

zelená

100 m

520 nm

1 mW

Min.: 1

Násobky: 1

Picotronic DA532-1-3(20x95) 70100037 laserový modul, klasa 2, 1 mW, 532 nm

Objednávacie číslo:1695887

Nie je k dispozícii

Conrad Electronic

zelená

150 m

532 nm

1 mW

Min.: 1

Násobky: 1

Picotronic DA532-1-3(20x95)-01607 70104868 laserový modul, klasa 2, 1 mW, 532 nm

Objednávacie číslo:1695907

Nie je k dispozícii

Conrad Electronic

zelená

100 m

532 nm

1 mW

Min.: 1

Násobky: 1

Picotronic DA635-1-3(16x58) 70100099 laserový modul, klasa 2, 1 mW, 635 nm

Objednávacie číslo:1695910

Nie je k dispozícii

Conrad Electronic

červená

100 m

635 nm

1 mW

Min.: 1

Násobky: 1

Picotronic DA635-1-5-F(12x60) 70112443 laserový modul, klasa 2, 1 mW, 635 nm

Objednávacie číslo:1696002

Nie je k dispozícii

Conrad Electronic

červená

50 m

635 nm

1 mW

Min.: 1

Násobky: 1

Picotronic DA650-1-3(11x60) 70100051 laserový modul, klasa 2, 1 mW, 650 nm

Objednávacie číslo:1696024

Nie je k dispozícii

Conrad Electronic

červená

100 m

650 nm

1 mW

Min.: 1

Násobky: 1

Picotronic DA650-1-5(11x60) 70110517 laserový modul, klasa 2, 1 mW, 650 nm

Objednávacie číslo:1695836

Nie je k dispozícii

Conrad Electronic

červená

50 m

650 nm

1 mW

Min.: 1

Násobky: 1

Picotronic DA670-1-3(11x60) 70100228 laserový modul, klasa 2, 1 mW, 670 nm

Objednávacie číslo:1695948

Nie je k dispozícii

Conrad Electronic

červená

50 m

670 nm

1 mW

Min.: 1

Násobky: 1

Picotronic DA670-1-5-F(12x60)-POTI 70118575 laserový modul, klasa 2, 1 mW, 670 nm

Objednávacie číslo:1695921

Nie je k dispozícii

Conrad Electronic

červená

30 m

670 nm

1 mW

Min.: 1

Násobky: 1

Na stiahnutie

Datasheet

Datasheet 1695866 Picotronic DD520-1-24(12x40)-QCW 70121025 laserový modul, klasa 2, 1 mW, 520 nm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1695866 Picotronic DD520-1-24(12x40)-QCW 70121025 laserový modul, klasa 2, 1 mW, 520 nm

Informácie

Informácie 1695866 Picotronic DD520-1-24(12x40)-QCW 70121025 laserový modul, klasa 2, 1 mW, 520 nm

Prehlásenie o zhode

Prehlásenie o zhode 1695866 Picotronic DD520-1-24(12x40)-QCW 70121025 laserový modul, klasa 2, 1 mW, 520 nm

Rady

Trieda 2: laserové žiarenie! Dodržiavajte bezpečnostné predpisy! Nesvieťte do očí (možnosť popálenia sietnice).

Popis

Rady

Trieda 2: laserové žiarenie! Dodržiavajte bezpečnostné predpisy! Nesvieťte do očí (možnosť popálenia sietnice).
