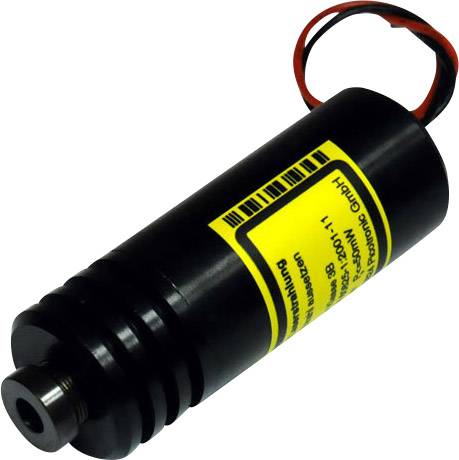

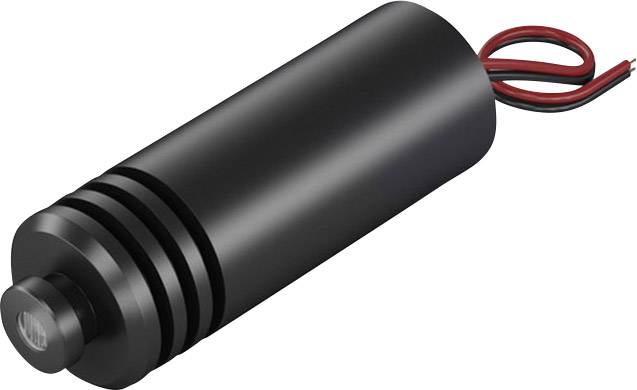

Name: Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm
Brand: Picotronic
SKU: 1340851

Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm-0

Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm-1

Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm-2

Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm-3

Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm-4

1/5

Kategória výrobku

laserový modul

Vyžarovacia charakteristika

bodová

Vlnová dĺžka

808 nm

Výkon

120 mW

(Ø)

22 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Bodový laser, infračervený

infračervená
Kategória lasera: 3B
Vyžarovacia charakteristika: bodová

Dodatočné informácie:

Technické parametre

Kategória výrobku: laserový modul

Typ: DH808-120-3 (22x65)

Vyžarovacia charakteristika: bodová

Vlastnosti zaostrenie: fokusovatelný

Farba: infračervená

Vlnová dĺžka: 808 nm

: 120 mW

(Ø): 22 mm

Dĺžka: 65 mm

Kategória lasera: 3B

Divergencia lúča: 1 mrad

Pracovné odstup: 100 m

Prevádzkové napätie: 3 V/DC

Prevádzkové napätie: 2.7 - 3.3 V/DC

Prevádzkový prúd: 250 mA

Materiál: hliník

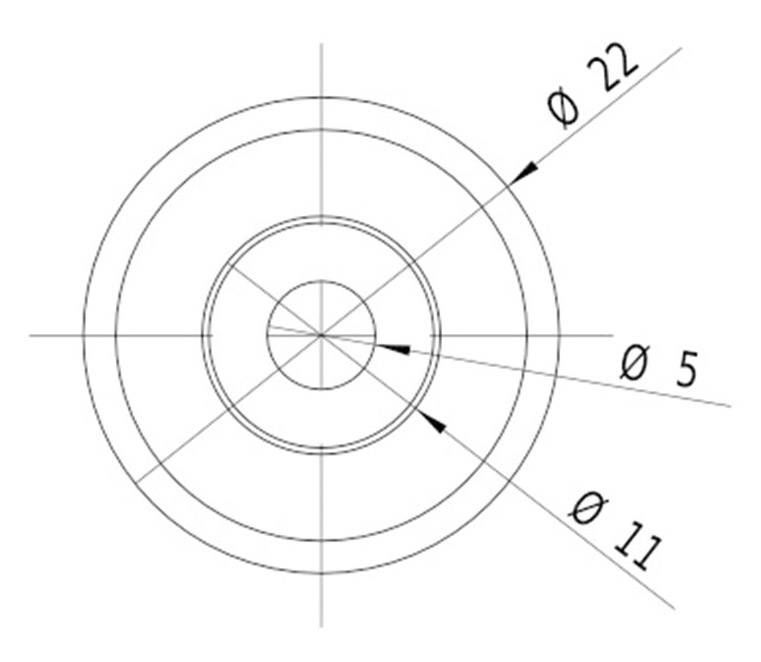

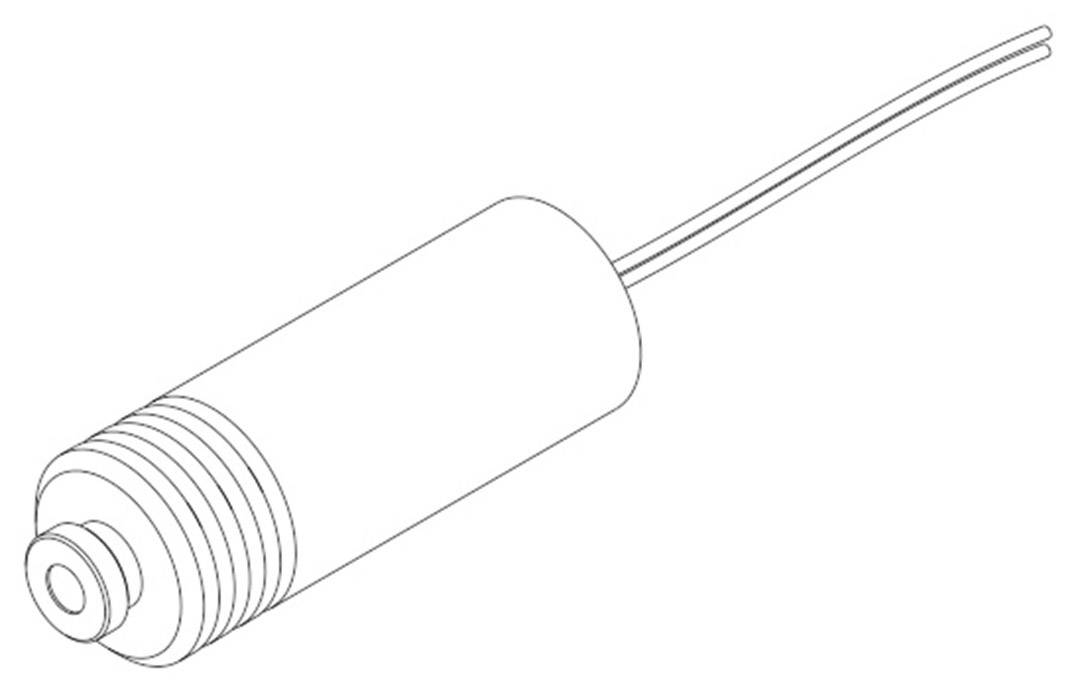

Rozmer.: (Ø x d) 22 mm x 65 mm

Hmotnosť: 43 g

Spĺňa RoHS: áno

Prevádzkové napätie max.: 3.3 V/DC

Min. prevádzkové napätie: 2.7 V/DC

Max. teplota: +50 °C

Min. teplota: -20 °C

Varianty(Všetky ceny sú bez DPH.)

(Ø)

Dĺžka

Farba

Kategória lasera

Pracovné odstup

Vlnová dĺžka

Výkon

Vyžarovacia charakteristika

Picotronic CB635-2-24(16x45)10DEG-F1000 70122183 laserový modul, klasa 1, 2 mW, 635 nm

Objednávacie číslo:1283337

Doručenie: Po 9. 11.

1 KsConrad Electronic

16 mm

45 mm

červená

1 m

635 nm

2 mW

křížová

Min.: 1

Násobky: 1

149,99 €^*

Picotronic DA635-1-3(11x60) 70100211 laserový modul, klasa 2, 1 mW, 635 nm

Objednávacie číslo:1283429

Doručenie: Po 9. 11.

20 KsConrad Electronic

11 mm

60 mm

červená

100 m

635 nm

1 mW

bodová

Min.: 1

Násobky: 1

104,99 €^*

Picotronic DB635-1-3-FA(14x45) 70100242 laserový modul, klasa 2, 1 mW, 635 nm

Objednávacie číslo:1283331

Doručenie: Po 9. 11.

11 KsConrad Electronic

14 mm

45 mm

červená

50 m

635 nm

1 mW

bodová

Min.: 1

Násobky: 1

85,99 €^*

Picotronic DB635-1-3-FA(14x45)-ADJ 70113174 laserový modul, klasa 2, 1 mW, 635 nm

Objednávacie číslo:1283400

Doručenie: Št 17. 12.

Conrad Electronic

14 mm

45 mm

červená

50 m

635 nm

1 mW

bodová

Min.: 1

Násobky: 1

109,99 €^*

Picotronic DB635-1-3-FA(14x45)-AP 70107333 laserový modul, klasa 2, 1 mW, 635 nm

Objednávacie číslo:1283361

Doručenie: Po 9. 11.

9 KsConrad Electronic

14 mm

45 mm

červená

50 m

635 nm

1 mW

bodová

Min.: 1

Násobky: 1

109,99 €^*

Picotronic DB635-1-3-FA(14x45)-F7000 70106664 laserový modul, klasa 2, 1 mW, 635 nm

Objednávacie číslo:1283362

Doručenie: Po 9. 11.

119 KsConrad Electronic

14 mm

45 mm

červená

7 m

635 nm

1 mW

bodová

Min.: 1

Násobky: 1

87,99 €^*

Picotronic DB650-1-3-FA(14x45) 70100259 laserový modul, klasa 2, 1 mW, 650 nm

Objednávacie číslo:1283314

Doručenie: Po 9. 11.

16 KsConrad Electronic

14 mm

45 mm

červená

50 m

650 nm

1 mW

bodová

Min.: 1

Násobky: 1

75,99 €^*

Picotronic DB650-1-3-FA(14x45)-AP 70106220 laserový modul, klasa 2, 1 mW, 650 nm

Objednávacie číslo:1283402

Doručenie: Št 17. 12.

Conrad Electronic

14 mm

45 mm

červená

50 m

650 nm

1 mW

bodová

Min.: 1

Násobky: 1

104,99 €^*

Picotronic DBI650-1-3-FA(12x40)-F3400 70113303 laserový modul, klasa 2, 1 mW, 650 nm

Objednávacie číslo:1283351

Doručenie: Po 9. 11.

6 KsConrad Electronic

12 mm

40 mm

červená

3.4 m

650 nm

1 mW

bodová

Min.: 1

Násobky: 1

59,99 €^*

Picotronic DC650-0.4-3(8x25) 70114843 laserový modul, klasa 1, 0.4 mW, 650 nm

Objednávacie číslo:1283349

Doručenie: Po 9. 11.

99 KsConrad Electronic

8 mm

25 mm

červená

5 m

650 nm

0.4 mW

bodová

Min.: 1

Násobky: 1

59,99 €^*

Na stiahnutie

Datasheet

Datasheet 1340851 Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1340851 Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm

Informácie

Informácie 1340851 Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm

Prehlásenie o zhode

Prehlásenie o zhode 1340851 Picotronic DH808-120-3(22x65) 70102093 laserový modul, klasa 3B, 120 mW, 808 nm

Popis

Antireflexné potiahnuté sklenené šošovky
. Nastaviteľné zaostrenie
. Vysoký výstupný výkon. Typ DH808-120-3 (22x65) je bodový laser na projekciu infračerveného laserového bodu. Vysoko kvalitný laserový modul, 808 nm, v stabilnom kovovom kryte. Laserový modul vyžaruje žiarenie s vlnovou dĺžkou 808 nm. Modul DH808-120-3 (22x65) bol testovaný a označený v Nemecku podľa DIN EN 60825-1: 2001-11. Spotreba prúdu je 250 mA. Laser má kompaktný dizajn (22 mm x 65 mm). Laserový modul má nastaviteľnú antireflexnú optiku so skleneným sklom a je možné ho tak optimálne upraviť pre vašu aplikáciu. Spotreba prúdu je cca 250 mA. Kryt laserového modulu je vyrobený z hliníka. DH808-120-3 (22x65) má 3B, musia byť dodržané bezpečnostné predpisy pre triedu 3B.

Tento text bol preložený strojovo.

Rady

Trieda 3B: Je to laser triedy 3B. Dodržiavajte bezpečnostné predpisy! Pohľad priamo do lúča môže byť nebezpečný. Informujte okolie o používaní laseru! Vyžaduje sa označenie laserového referenta! Obsluhu môže vykonávať iba náležite poučený personál!

Ďakujeme za váš záujem o diódový laserový modul triedy 3R, 3B alebo 4. Tieto typy laserov sú vysoko výkonné lasery, ktoré, ak sa nepoužívajú podľa určenia, predstavujú značné nebezpečenstvo pre ľudí a životné prostredie. Vzhľadom na špeciálne vlastnosti laserového žiarenia a výsledné biologické účinky sú pri použití laserového žiarenia potrebné špeciálne ochranné a preventívne opatrenia.
