Name: Picotronic LD635-30-24(20x135)-M12 70121766 laserový modul, klasa 2M, 30 mW, 635 nm
Brand: Picotronic
SKU: 1386357

Kovový frézovaací vrták s červeným a čiernym krytom, vhodný na presné rezanie a vŕtanie, sfotografovaný z rôznych uhlov.

Valcová kovová súčiastka s červeným úsekom a závitom na konci. Pravdepodobne skrutkovací nástroj.

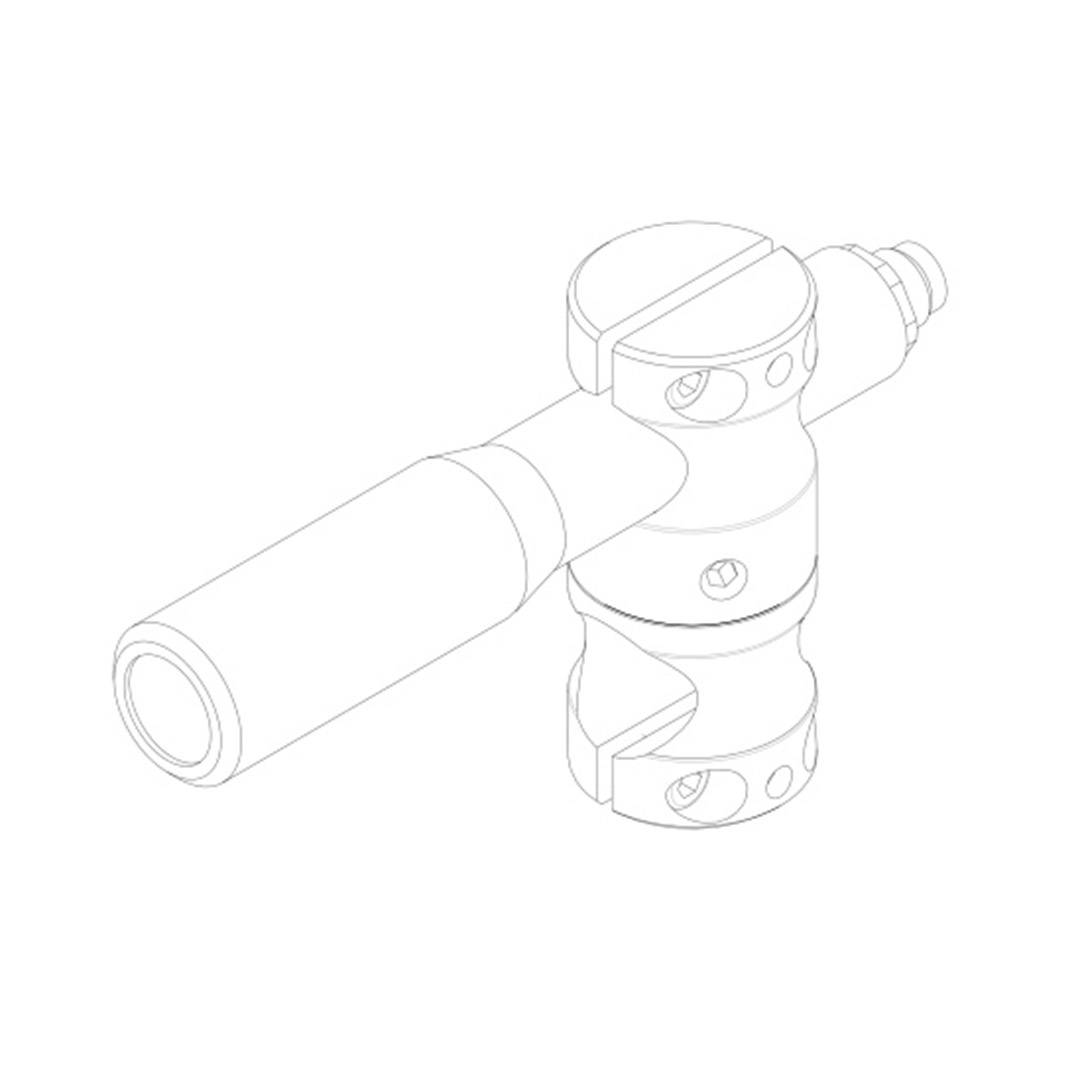

Technický výkres zariadenia s valcovým puzdrom a viacerými skrutkovými spojmi, pravdepodobne presný prístroj.

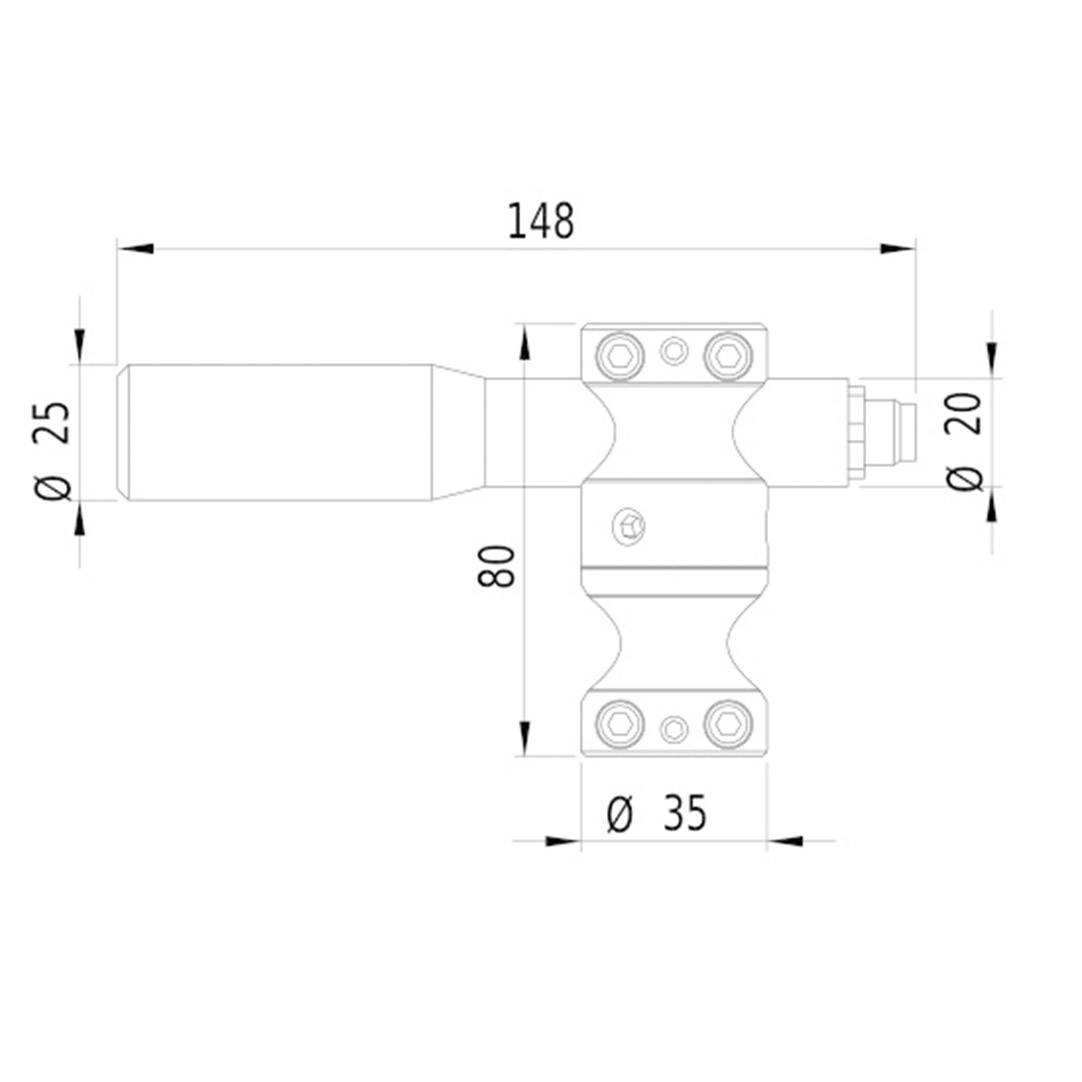

Technický výkres zariadenia s tromi vyznačenými rozmermi: celková dĺžka 148, priemer 25 a 35, šírka 80, priemer prípojky 20.

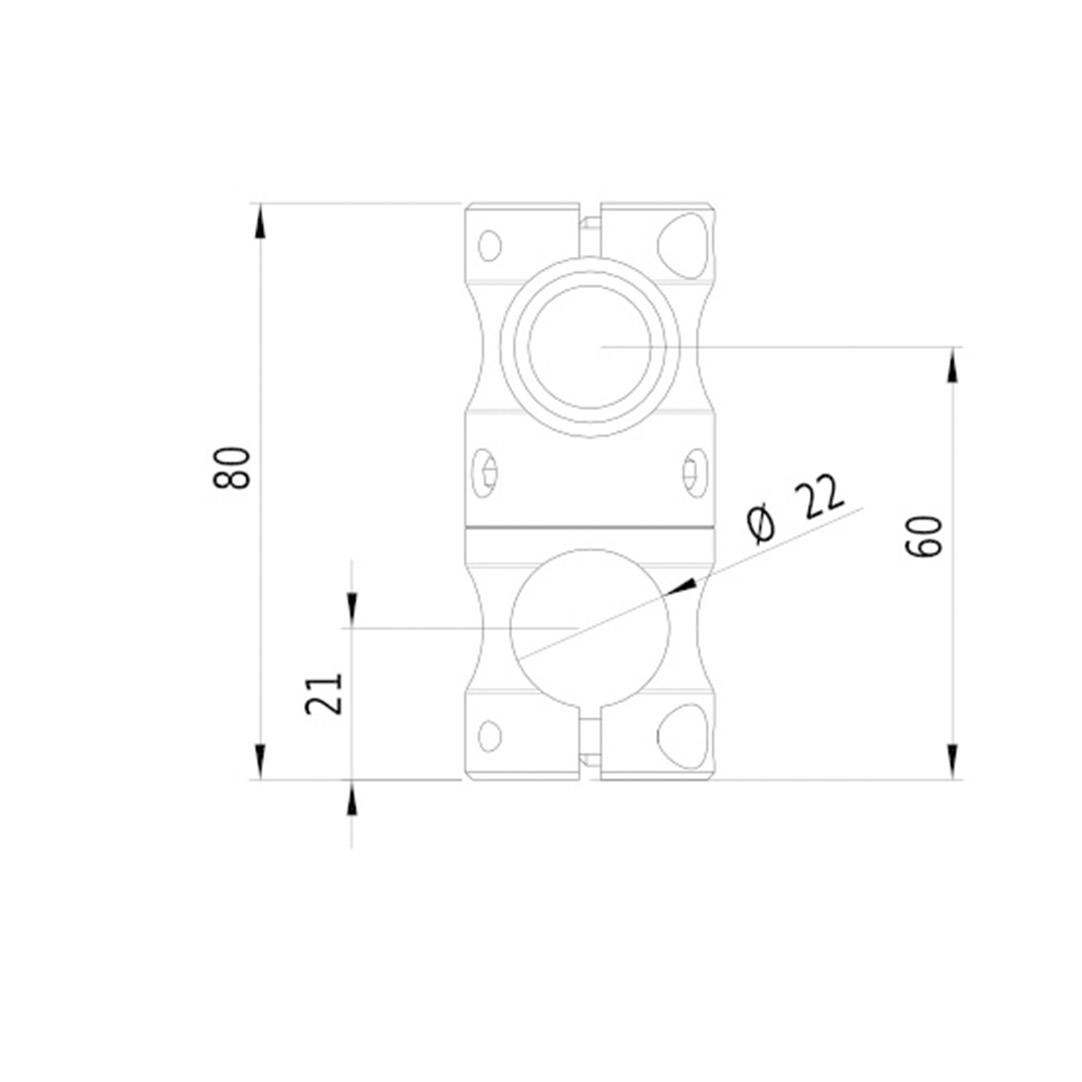

Technický výkres svorky, zobrazuje rozmery: výška 80 mm, šírka 60 mm, priemer otvoru 22 mm, vzdialenosť 21 mm.

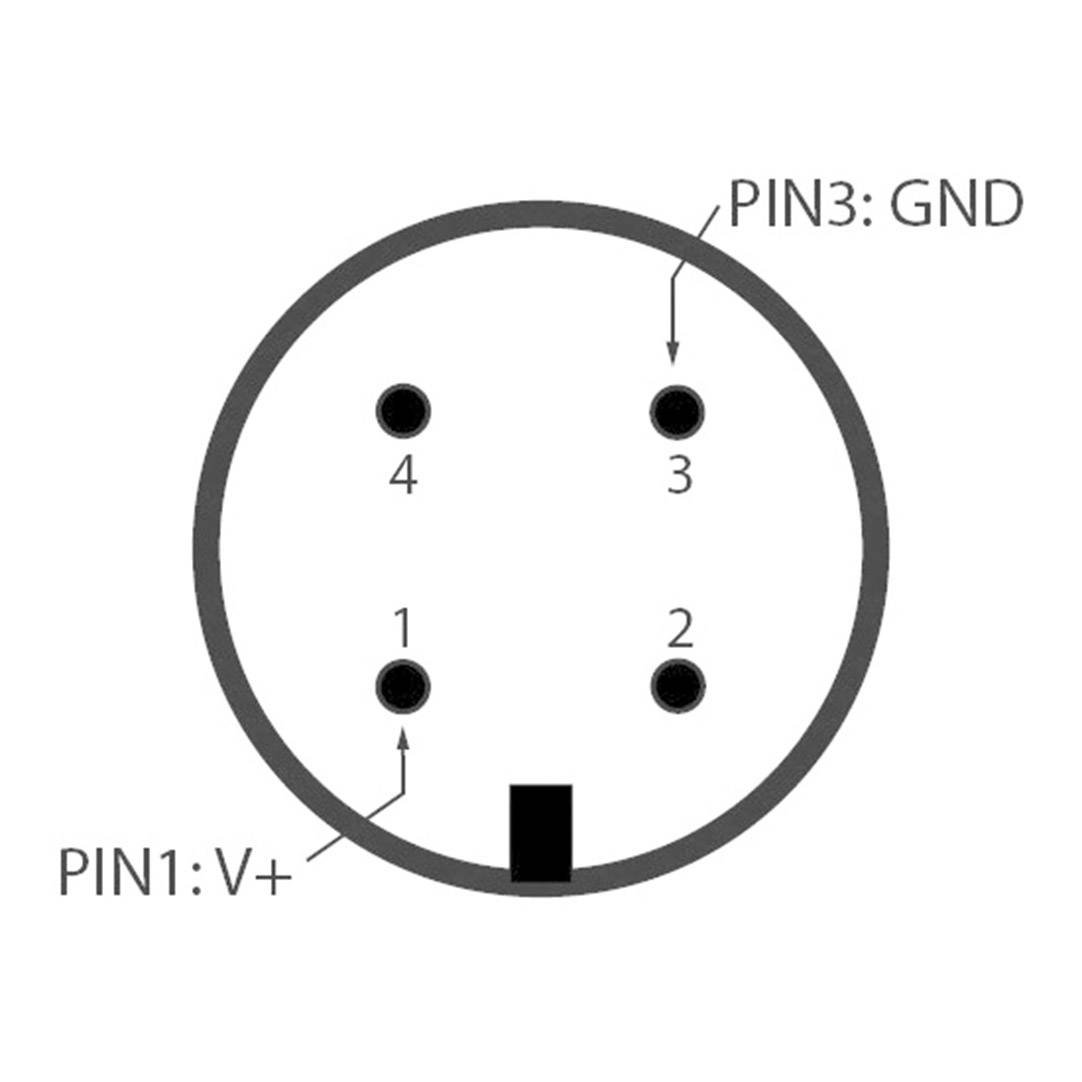

Diagram štvorpólového konektora. PIN1 je označený ako 'V+', PIN3 ako 'GND'. Zobrazuje rozloženie pinov.

1/6

Kategória výrobku

laserový modul

Vyžarovacia charakteristika

lineární

Vlnová dĺžka

635 nm

Výkon

30 mW

(Ø)

20 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Nahlásiť právny incident

Hlavné benefity

Čiarový laser, červený

červená
Kategória lasera: 2M
Vyžarovacia charakteristika: lineární

Dodatočné informácie:

Technické parametre

Kategória výrobku: laserový modul

Typ: LD635-30-24 (20x135) -M12

Vyžarovacia charakteristika: lineární

Vlastnosti zaostrenie: fokusovatelný

Farba: červená

Vlnová dĺžka: 635 nm

: 30 mW

(Ø): 20 mm

Dĺžka: 135 mm

Kategória lasera: 2M

Uhol otvorenia: 90°

Divergencia lúča: 0.5 mrad

Pracovné odstup: 20 m

Prevádzkové napätie: 24 V/DC

Prevádzkové napätie: 21.6 - 26.4 V/DC

Prevádzkový prúd: 100 mA

Materiál: nerezová ocel

Rozmer.: (Ø x d) 20 mm x 135 mm

Hmotnosť: 350 g

Spĺňa RoHS: áno

Prevádzkové napätie max.: 26.4 V/DC

Min. prevádzkové napätie: 21.6 V/DC

Max. teplota: +50 °C

Min. teplota: -20 °C

Varianty(Všetky ceny sú bez DPH.)

(Ø)

Dĺžka

Farba

Kategória lasera

Pracovné odstup

Vlnová dĺžka

Výkon

Picotronic LD635-30-24(20x135)-M12 70121766 laserový modul, klasa 2M, 30 mW, 635 nm

Objednávacie číslo:1386357

Nie je k dispozícii

Conrad Electronic

Tento produkt

20 mm

135 mm

červená

20 m

635 nm

30 mW

Min.: 1

Násobky: 1

Gresser Laser LE520-45-24(40x210)-G 70121780 laserový modul, klasa 2M, 45 mW, 520 nm

Objednávacie číslo:1386358

Doručenie: Po 9. 11.

7 KsConrad Electronic

40 mm

210 mm

zelená

25 m

520 nm

45 mW

Min.: 1

Násobky: 1

1 415,00 €^*

Gresser Laser LB650-15-230(40x210)-G 70115581 laserový modul, klasa 2, 15 mW, 650 nm

Objednávacie číslo:1386392

Nie je k dispozícii

Conrad Electronic

40 mm

210 mm

červená

5 m

650 nm

15 mW

Min.: 1

Násobky: 1

Gresser Laser LB658-50-230(40x210)-G 70115604 laserový modul, klasa 2M, 50 mW, 658 nm

Objednávacie číslo:1386393

Nie je k dispozícii

Conrad Electronic

40 mm

210 mm

červená

25 m

658 nm

50 mW

Min.: 1

Násobky: 1

Gresser Laser LB658-50-24(40x210)-G 70115635 laserový modul, klasa 2M, 50 mW, 658 nm

Objednávacie číslo:1386396

Nie je k dispozícii

Conrad Electronic

40 mm

210 mm

červená

25 m

658 nm

50 mW

Min.: 1

Násobky: 1

Gresser Laser LD532-30-230(40x210)-G 70115567 laserový modul, klasa 2M, 30 mW, 532 nm

Objednávacie číslo:1386390

Nie je k dispozícii

Conrad Electronic

40 mm

210 mm

zelená

25 m

532 nm

30 mW

Min.: 1

Násobky: 1

Gresser Laser LD532-30-24(40x210)-G 70115611 laserový modul, klasa 2M, 30 mW, 532 nm

Objednávacie číslo:1386394

Nie je k dispozícii

Conrad Electronic

40 mm

210 mm

zelená

25 m

532 nm

30 mW

Min.: 1

Násobky: 1

Gresser Laser LD532-50-230(40x210)-G 70115574 laserový modul, klasa 2M, 50 mW, 532 nm

Objednávacie číslo:1386391

Nie je k dispozícii

Conrad Electronic

40 mm

210 mm

zelená

30 m

532 nm

50 mW

Min.: 1

Násobky: 1

Gresser Laser LD532-50-24(40x210)-G 70115628 laserový modul, klasa 2M, 50 mW, 532 nm

Objednávacie číslo:1386395

Nie je k dispozícii

Conrad Electronic

40 mm

210 mm

zelená

30 m

532 nm

50 mW

Min.: 1

Násobky: 1

Gresser Laser LE520-30-230(40x210)-G 70120615 laserový modul, klasa 2M, 30 mW, 520 nm

Objednávacie číslo:1386397

Nie je k dispozícii

Conrad Electronic

40 mm

210 mm

zelená

25 m

520 nm

30 mW

Min.: 1

Násobky: 1

Na stiahnutie

Datasheet

Datasheet 1386357 Picotronic LD635-30-24(20x135)-M12 70121766 laserový modul, klasa 2M, 30 mW, 635 nm

Informácie

Informácie 1386357 Picotronic LD635-30-24(20x135)-M12 70121766 laserový modul, klasa 2M, 30 mW, 635 nm

Prehlásenie o zhode

Prehlásenie o zhode 1386357 Picotronic LD635-30-24(20x135)-M12 70121766 laserový modul, klasa 2M, 30 mW, 635 nm

Popis

Puzdro z nehrdzavejúcej ocele pre priemyselné použitie. Odolné proti striekajúcej vode (IP64). Nastaviteľná šírka čiary, priemyselný konektor M12, ochranná šošovka.

Tento text bol preložený strojovo.

Rozsah dodávky

Konzola.

Rady

Trieda 2M: laserové žiarenie! Dodržiavajte bezpečnostné predpisy! Nesvieťte do očí (možnosť popálenia sietnice).

Popis

Rozsah dodávky

Konzola.

Rady

Trieda 2M: laserové žiarenie! Dodržiavajte bezpečnostné predpisy! Nesvieťte do očí (možnosť popálenia sietnice).
