Name: PQ Plus UMD 705E digitálny merač na DIN lištu, Univerzálne meracie zariadenie - UMD séria na DIN lištu, 11.17.1104
Brand: PQ Plus
SKU: 1672246
Availability: InStock

Univerzálny merací prístroj UMD 705 s digitálnym displejom, ktorý zobrazuje hodnoty napätia, prúdu a výkonu. Nainštalovaný na DIN lište.

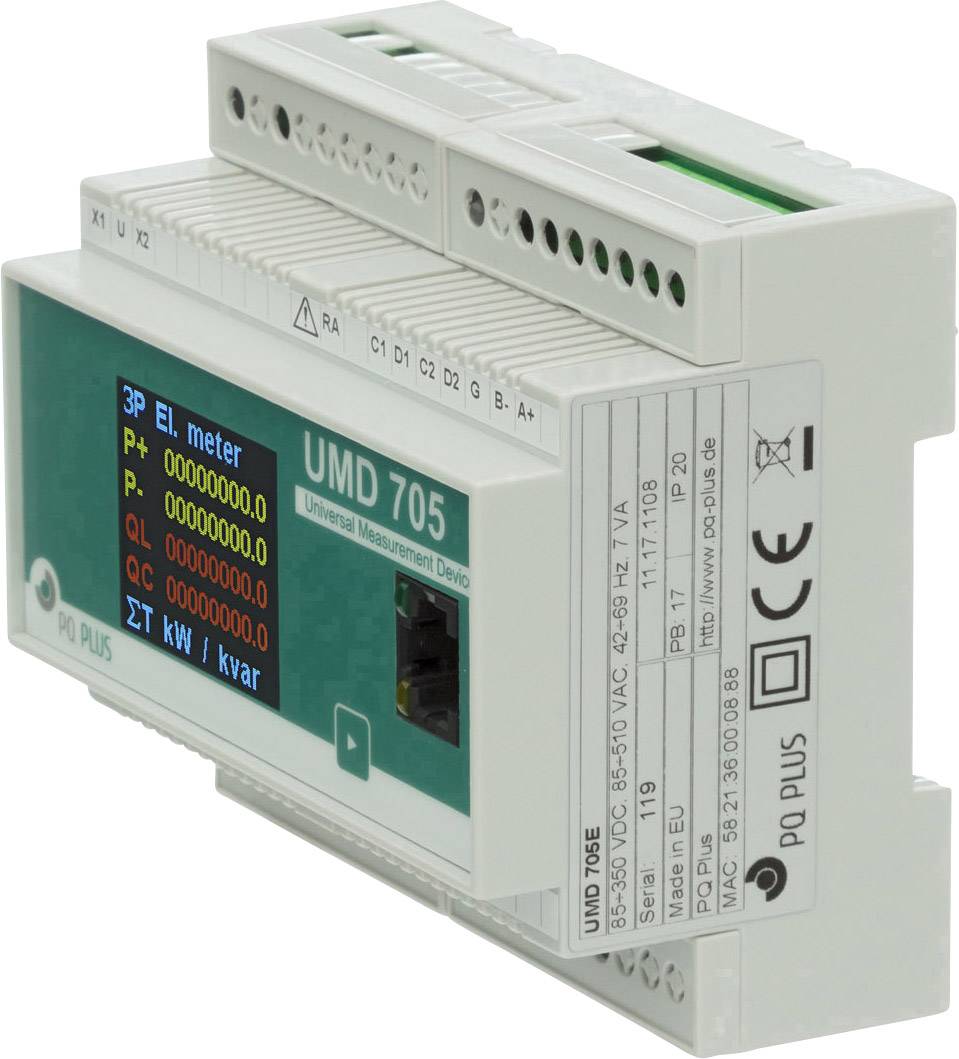

Elektrický merací prístroj, model UMD 705, zobrazuje na displeji hodnoty napätia, prúdu a energetickej spotreby.

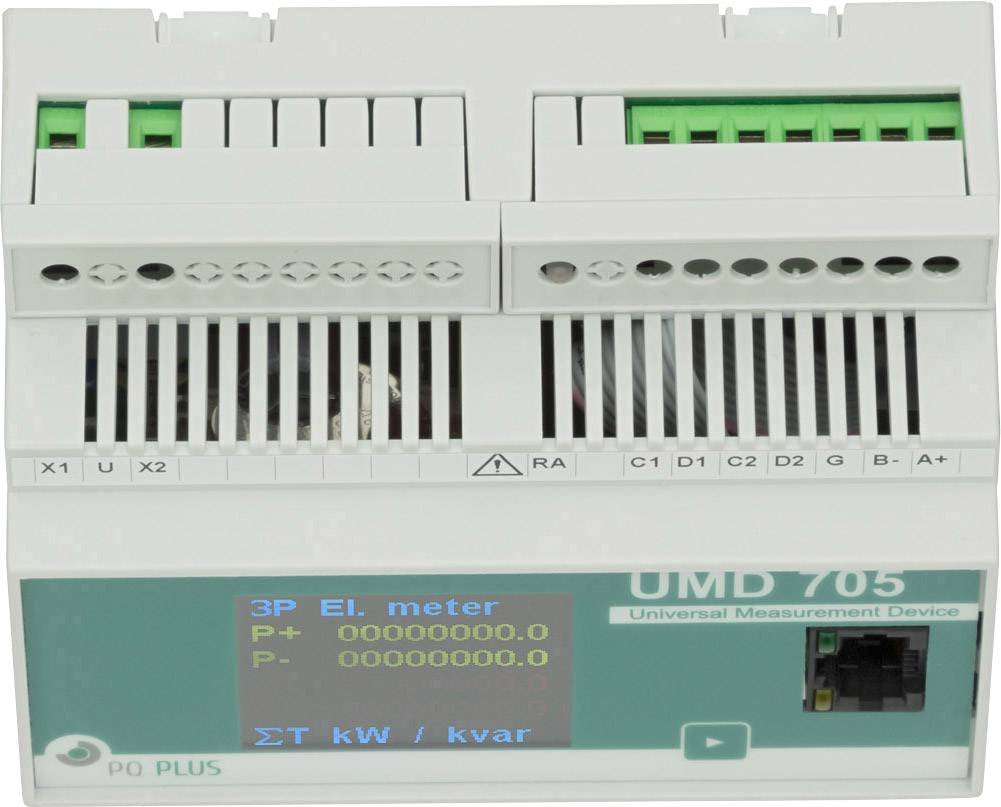

Elektronické meracie zariadenie UMD 705 s displejom a prípojnými zásuvkami na monitorovanie elektrických parametrov.

1/3

Datasheety: (PDF)

Doručenie: Po 26. 10.

2 Ks

Počet

Celkom (805,00 € / kus)

805,00 €

s DPH

Doprava zadarmo

Už len 2 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Univerzálne meracie zariadenie - UMD séria na DIN lištu

Rozhrania: Ethernet, RS485
Komunikácia: Modbus TCP / IP, Modbus RTU
Integrovaný webový server
1 digitálny vstup, 2 digitálne výstupy
LCD farebný displej
Pamäť: 512 MB Flash
3 napäťové a 3 prúdové vstupy
Harmonické na objednávku 1. 50 pre U / I
V spojení s modulom PQS: Meranie a zaznamenávanie kvality siete podľa EN 50160

Technické parametre

Kategória výrobku: digitálny merač na DIN lištu

Meracie funkcie: analýza

Rozsah merania (min.): 180 V

Typ: UMD 705E

Rozsah merania (max.): 280 V

Technológia displeja: LCD

: IP20

Rozmer.: (d x š x v) 58 x 105 x 90 mm

Prevádzkové napätie max.: 280 V

Min. prevádzkové napätie: 180 V

Vlastnosti: farebný displej

Kategória merania: CAT III 300 V

Šírka: 105 mm

V: 90 mm

Dĺžka: 58 mm

Rozhranie: Ethernet
RS-485

Na stiahnutie

Datasheet

Datasheet 1672246 PQ Plus UMD 705E digitálny merač na DIN lištu, Univerzálne meracie zariadenie - UMD séria na DIN lištu, 11.17.1104

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1672246 PQ Plus UMD 705E digitálny merač na DIN lištu, Univerzálne meracie zariadenie - UMD séria na DIN lištu, 11.17.1104

Informácie

Informácie 1672246 PQ Plus UMD 705E digitálny merač na DIN lištu, Univerzálne meracie zariadenie - UMD séria na DIN lištu, 11.17.1104

Popis

UMD 705 je kompaktné zariadenie na meranie kvality energie s dátovým záznamníkom pre montáž na DIN lištu. Meria 3-fázový prúd a napätie s až 3 tarifami v 4-kvadrante a prácu v triede 0,2 s, ako aj všetky bežné sieťové premenné, napríklad harmonické až do 50. harmonickej. Voliteľne mapuje kvalitu siete podľa EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 s modulom firmvéru PQ S. Má veľkú pamäť 512 MB. K zariadeniu je možné pristupovať cez rozhranie Ethernet a živé namerané hodnoty je možné prezerať prostredníctvom webového prehľadávača prostredníctvom pridruženého webového servera. To znamená, že je možné načítať aj internetové protokoly a ľahko sa pripojiť systémy riadenia PLC a budov. Integrované sú digitálne vstupy / výstupy a sériové rozhranie RS485. UMD 705 sa dá tiež použiť ako master Modbus na pripojenie až 31 Modbus slave v sieťových štruktúrach. S voliteľným modulom firmvéru GO sa aktivujú funkcie osciloskopu pre prúd a napätie a nastavujú sa spúšťacie signály pre udalosti limitných hodnôt.

Tento text bol preložený strojovo.

Prevedenie

merania:
Napätie (ULL; ULN): U1; U2; U3, U12; U23; U31 trieda 0.2
Súčasný IL1; IL-2; IL3; Trieda 0,5
Import / export aktívneho / jalového výkonu na fázu L1; L2; L3; za tarifu T1; T2; T3
Činný výkon: P1; P2; P3; Dovoz 3P; Export; Trieda 1
Jalový výkon: Q1, Q2, Q3; 3Q; Trieda 1
Zdanlivá sila: S1; S2; S3; 3S; Trieda 1
Harmonická deformačná sila: D1; D2; D3;
Účinník; cos phi: PF1, PF2, PF3, PF, cos phi1, cos phi2, cos phi3; Trieda 0,5
Symetria: áno
Harmonické napätie: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; Trieda 2
Harmonický prúd: THDI1; THDI2; THDI3; Trieda 2
Harmonické hodnoty každej objednávky: 1. až 50. miesto pre U / I
Deformačný faktor: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
Frekvencia: 40 ... 70 Hz, trieda 0,05
Skutočná práca: dovoz / vývoz 4 kvadrantov na fázu; za tarifu; Celkom; Kl. 0,5 s
Reaktívne práce: dovoz / vývoz 4 kvadrantov na fázu; za tarifu; Celkom; Trieda 2
Možnosť blikania: PQ S
Dátový záznamník:
Pamäť 512 MB (Flash): ULN; ULL; I; P; Q; S; D; THDU; THDI; f; ofm; Stav I / O
Energia: dovoz / vývoz aktívneho / jalového výkonu na fázu L1; L2; L3; za tarifu T1; T2; T3
Pokles napätia: Voliteľné vybavenie: PQ S
Funkcia oscilogramu: Možnosť: GO
Ďalšie funkcie:
Alarmy: logické; Limitné hodnoty pre prekročenie / zníženie
I / O: 2 DIO; 60 V AC / 100 V DC, 300 mA;
Pamäť: 512 MB Flash
Interval záznamu sec; min; H; Dni; mesiac; rok
Komunikácia Modbus RS485; Ethernet 100 Mbit / s
Elektrické pripojenie:
Napájacie napätie: U: 85 ... 510 V AC / 85 ... 350 V DC
Spotreba energie: 7 VA / 3 W
Kategória prepätia: CAT III / 300 V
Meracie rozsahy:
Menovité napätie: 180 ... 280 V AC
Preťaženie: 1,95 kV LN / 1s
Impedancia: 2,7 MOhm
Vstupný signál: X / 1 // 5 A
Nadprúd: 1,2 x In (max. 70 A / 1 s)
Vzorkovacia frekvencia: 25,6 kHz
Vyhodnotenie PQ: Možnosť: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
Podmienky životného prostredia:
Rozsah prevádzkových teplôt: T: -25 ° C ... 60 ° C
Rozsah teplôt skladovania: T: -40 ° C ... 85 ° C
Elektromagnetická kompatibilita:
Emisia: EN 61000-4-2 ...- 3 ...- 4 ...- 5 ...- 6 ...- 11
Ožarovanie: EN 55011 Trieda A, EN 55022 Trieda A

Rozsah dodávky

UMD 705E
Softvér na správu energie ENVIS.Basic
Konfiguračný nástroj ENVIS.daq
