Name: PQ Plus UMD 913 digitálny panelový merač, UMD 913 (UH: 230V / UM: 1000V / 5A), 12.08.1109.co
Brand: PQ Plus
SKU: 2143159
Availability: BackOrder

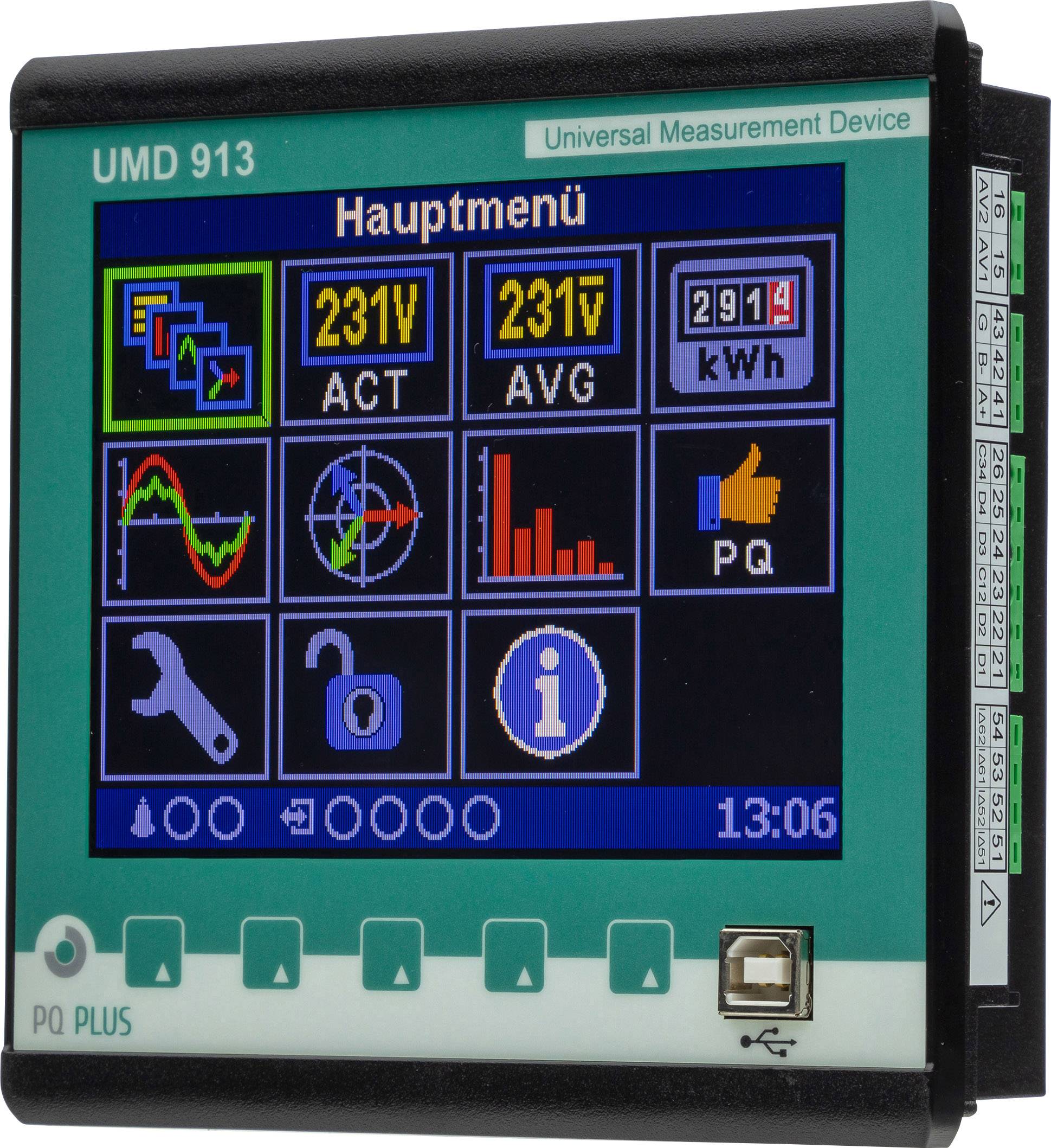

Displej zariadenia zobrazuje hlavnú ponuku meracieho prístroja so symbolmi pre meranie prúdu, grafy a nastavenia, čas: 13:06.

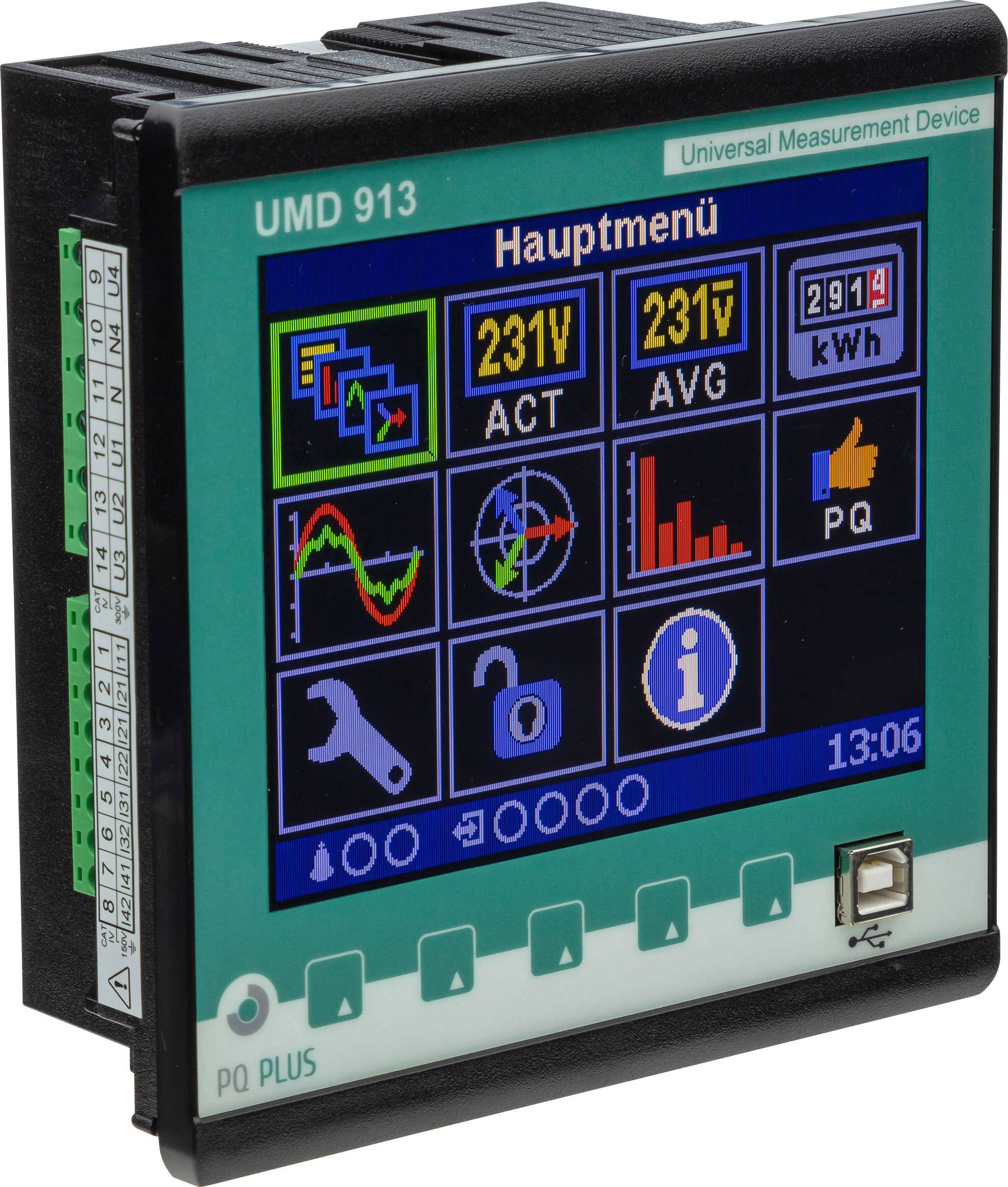

Elektronické meracie zariadenie s digitálnym displejom zobrazuje napäťové hodnoty '231V', s rôznymi ikonami pre nastavenia a informácie.

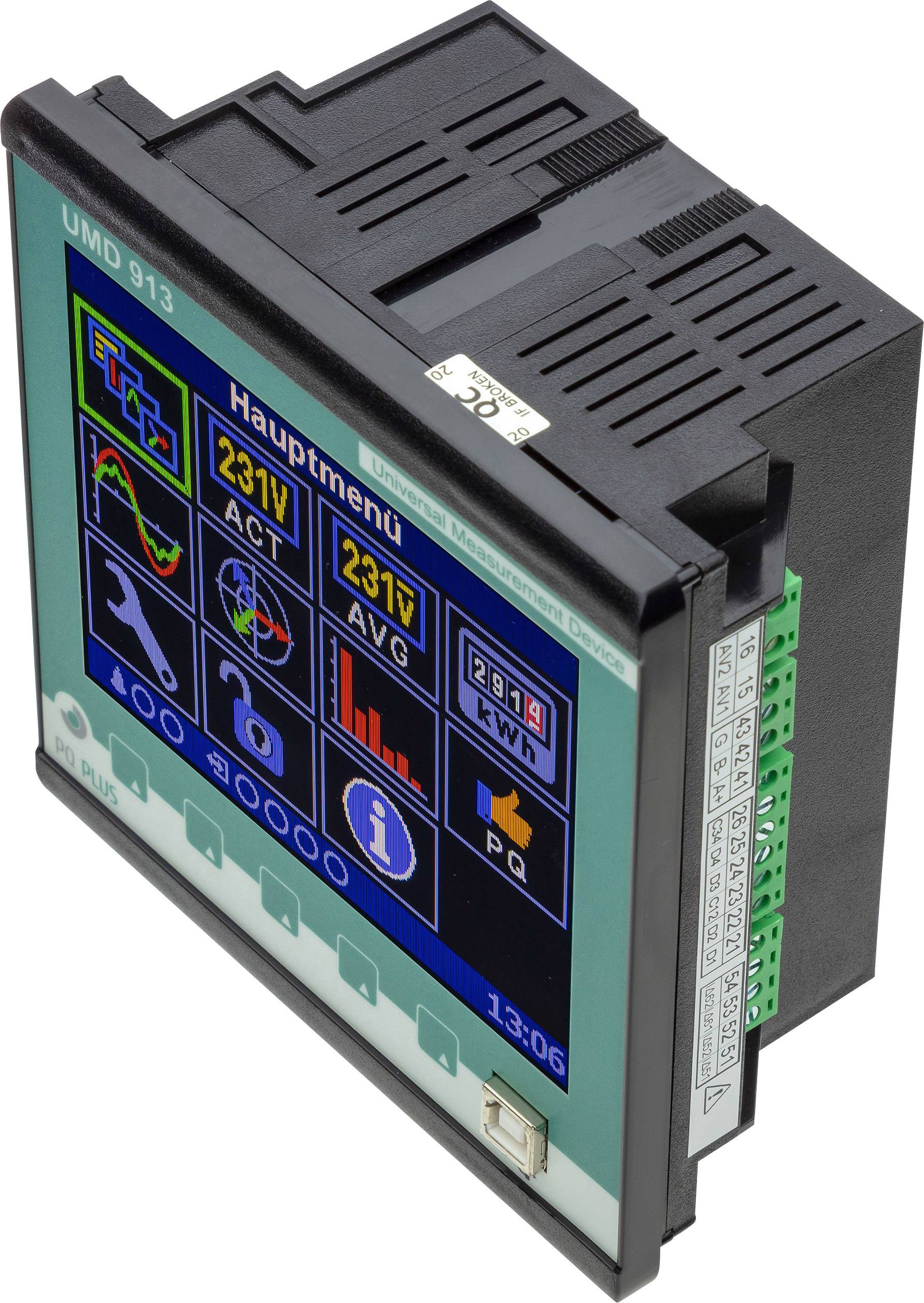

Digitálny merací prístroj s displejom zobrazuje elektrické namerané hodnoty vrátane napätia (231V) a stĺpcového grafu.

1/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 5. 11.

Počet

Celkom (2 909,00 € / kus)

2 909,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

UMD 913 (UH: 230V / UM: 1000V / 5A)

Rozhrania: RS485, Ethernet, predné USB
4 digitálne vstupy / výstupy a 1 reléový vstup
LCD farebný displej
Pamäť: 512 MB
4 napäťové, 4 prúdové vstupy a 2 diferenciálne prúdové vstupy
Harmonické hodnoty 1 - 128 pre U / I
V spojení s modulom PQ A: Meranie a zaznamenávanie kvality siete podľa DIN EN 50160

Technické parametre

Kategória výrobku: digitálny panelový merač

Meracie funkcie: analýza

Rozsah merania (min.): 10 Hz

Typ: UMD 913

Rozsah merania (max.): 760 V

Technológia displeja: LCD

: IP20

Montážna šírka: 144 mm

Montážna výška: 144 mm

Rozmer.: (d x š x v) 140 x 144 x 144 mm

Vlastnosti: farebný displej

Montážna hĺbka: 140 mm

Kategória merania: CAT III 300 V

Šírka: 144 mm

V: 144 mm

Dĺžka: 140 mm

Šírka rámu: 144 mm

Rozhranie: RS485

Na stiahnutie

Datasheet

Datasheet 2143159 PQ Plus UMD 913 digitálny panelový merač, UMD 913 (UH: 230V / UM: 1000V / 5A), 12.08.1109.co

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2143159 PQ Plus UMD 913 digitálny panelový merač, UMD 913 (UH: 230V / UM: 1000V / 5A), 12.08.1109.co

Popis

UMD 913 je výkonný, multifunkčný, vysoko presný merací prístroj na inštaláciu ovládacieho panela. Je držiteľom certifikátu triedy A. Meria 4-fázový prúd a napätie v 4-kvadrantovom režime, v triede 0,05, a teda pracuje v triede 0,2 s. Bez ohľadu na to, aké procesy prebiehajú v energetických systémoch,
Analyzátory výkonu UMD 913 zaznamenávajú aj tie najmenšie poruchy alebo zmeny. Všetky parametre dodávky elektrickej energie sa zaznamenávajú plynulo a presne. Podrobné hodnotenia kvality zviditeľňujú aj tie najmenšie odchýlky a poskytujú informácie o tom, kto spôsobil chyby. Presná časová synchronizácia meracích systémov pomocou GPS alebo NTP umožňuje zlúčenie nameraných údajov pre komplexné monitorovanie celej napájacej siete. Systémy UMD natrvalo zaznamenávajú všetky parametre siete na analýzu a dokumentáciu kvality siete podľa sebaurčených alebo medzinárodných noriem, ako sú EN 50160, EN 61000-2-2, EN 61000-2-4 alebo EN 61000-2-12. Vysoké úložné kapacity a efektívne metódy kompresie umožňujú dlhodobé záznamy až niekoľko rokov. Integrovaný modul na zaznamenávanie porúch umožňuje okrem nepretržitého zaznamenávania všetkých parametrov relevantných pre kvalitu siete aj zaznamenávanie prechodných procesov so vzorkovacou frekvenciou až 28,8 kHz. Prichádza jednotlivo alebo plošne
používa sa v kombinácii v kľúčových bodoch všetkých úrovní napätia. Monitorovanie nameraných hodnôt je komplexné, plynulé a plne automatické.

Tento text bol preložený strojovo.

Prevedenie

Messung:Napätie (ULL; ULN) U1; U2; U3, OSN, U12; U23; U31 Kl, 0,05 súčasného IL1; IL-2; IL3; ILN; 2 IRCM trieda 0,05 - import / export aktívneho / jalového výkonu na fázu L1; L2; L3 činný výkon P1; P2; P3; PN; Dovoz 3P; Export triedy jalového výkonu 0,1, Q2, Q3; QN; Zdanlivá sila S1 triedy 3; S2; S3; SN; 3S trieda 0,2 Harmonický skreslenie D1; D2; D3; Účinník DN cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos phi2, cos phi3, symetria triedy 0,5, áno, harmonické napätie THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 Kl. 1 harmonický prúd THDI1; THDI2; THDI3; Harmonické koeficienty THDIN 1 na objednávku 1. až 128. pre deformačný faktor U / I U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infračervená frekvencia DC ... 15 kHz AC: 10 Hz ... 15 kHz Cl 0,02 Skutočná práca 4 kvadrantové merania import / export za fázu; Celkovo reaktívna práca triedy 0,2 s 4 kvadrantové meranie import / export za fázu; Celkom blikanie triedy 2 ánoDatenlogger:Pamäť (flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; ofm; Stav I / O; Import / export energie aktívnej / jalovej energie na fázu L1; L2; Zníženie napätia L3 Možnosť: Funkcia oscilogramu PQ S Možnosť: GOweitere Funktionen:Alarmová logika; Limitné hodnoty pre nad / pod U; -I; P; Q; S; nerovnomerne chorý. ; THD; cos phi; f; digitálne vstupy I / O 4/8 digitálnych výstupov; 2 analógové vstupy / 2 analógové výstupy; 4 relé 2 A AC pamäť 512 MB intervalu záznamu sec; min; H; Dni; mesiac; rokKommunikation: RS485 Modbus; Ethernet 100 Mbit / s; USB -AElektrischer Anschluss:Napájacie napätie U: 85 ÷ 265 V AC / 90 ÷ 350 V DC Príkon 5 VA Kategória prepätia CAT III / 300 VMessbereiche:Nominálne napätie 690 V AC preťaženie 760 V AC Impedancia 6,6 MOhm Nominálny prúd 5 A nadprúd 100 A AC pre vzorkovaciu frekvenciu max. 1 s 28,8 kHz PQ vyhodnotenie EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12Umgebungsbedingungen:Prevádzka teplotného rozsahu T: -5 ° C ... 50 ° C pri 5,95% rel. Teplotný rozsah skladovania T: -30 ° C ... 70 ° CElektromagnetische Verträglichkeit:Žiarenie EN 61000-6-4 Žiarenie EN 61000-6-2 Stupeň ochrany: Predné IP52Maße:ŠxHxD (mm) 144 x 144 x 140

Rozsah dodávky

UMD 913
ENVIS Basic
