Name: PQ Plus UMD 98RCM-T digitálny panelový merač, UMD 98RCM-T univerzálne meracie zariadenie, montáž na panel, 11.29.1125.co
Brand: PQ Plus
SKU: 2143167
Availability: BackOrder

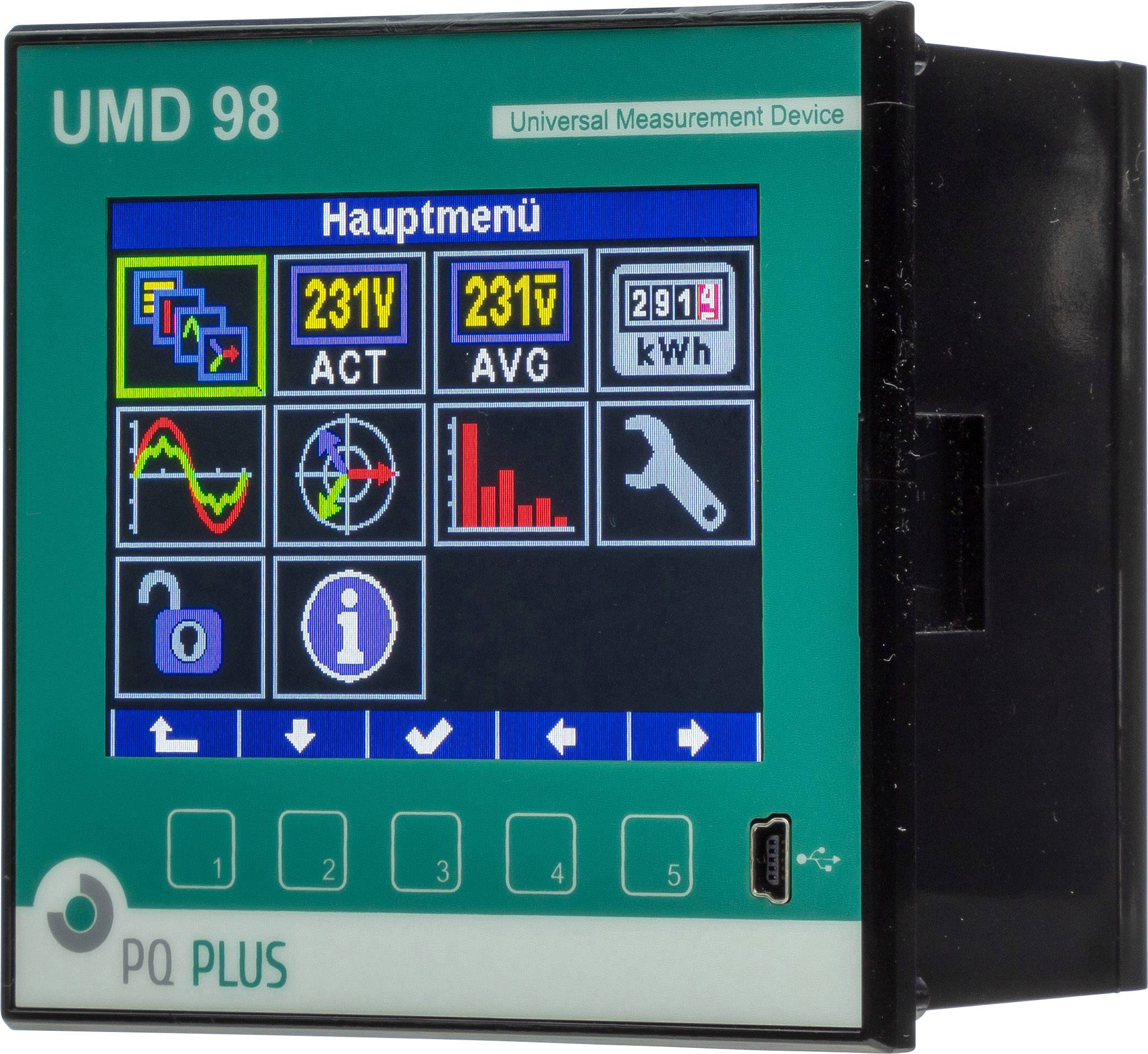

Meracie zariadenie UMD 98 s displejom zobrazuje menu so symbolmi na monitorovanie elektrickej energie a napäťové indikátory 231V (ACT) a 231V (AVG).

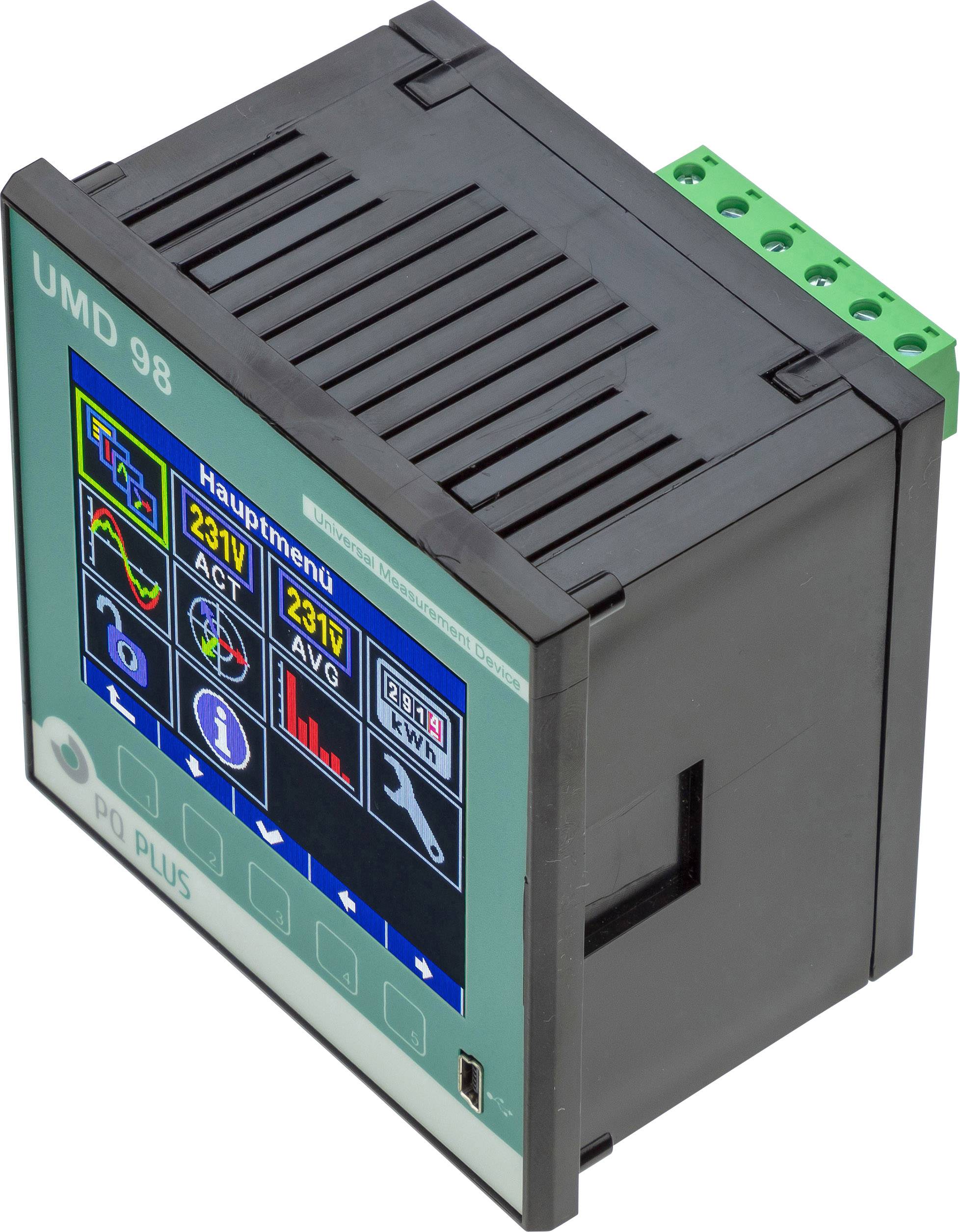

Digitálny merací prístroj s displejom zobrazuje rôzne namerané hodnoty, ako sú napätie a prúd. Hore je napísané 'UMD 98'.

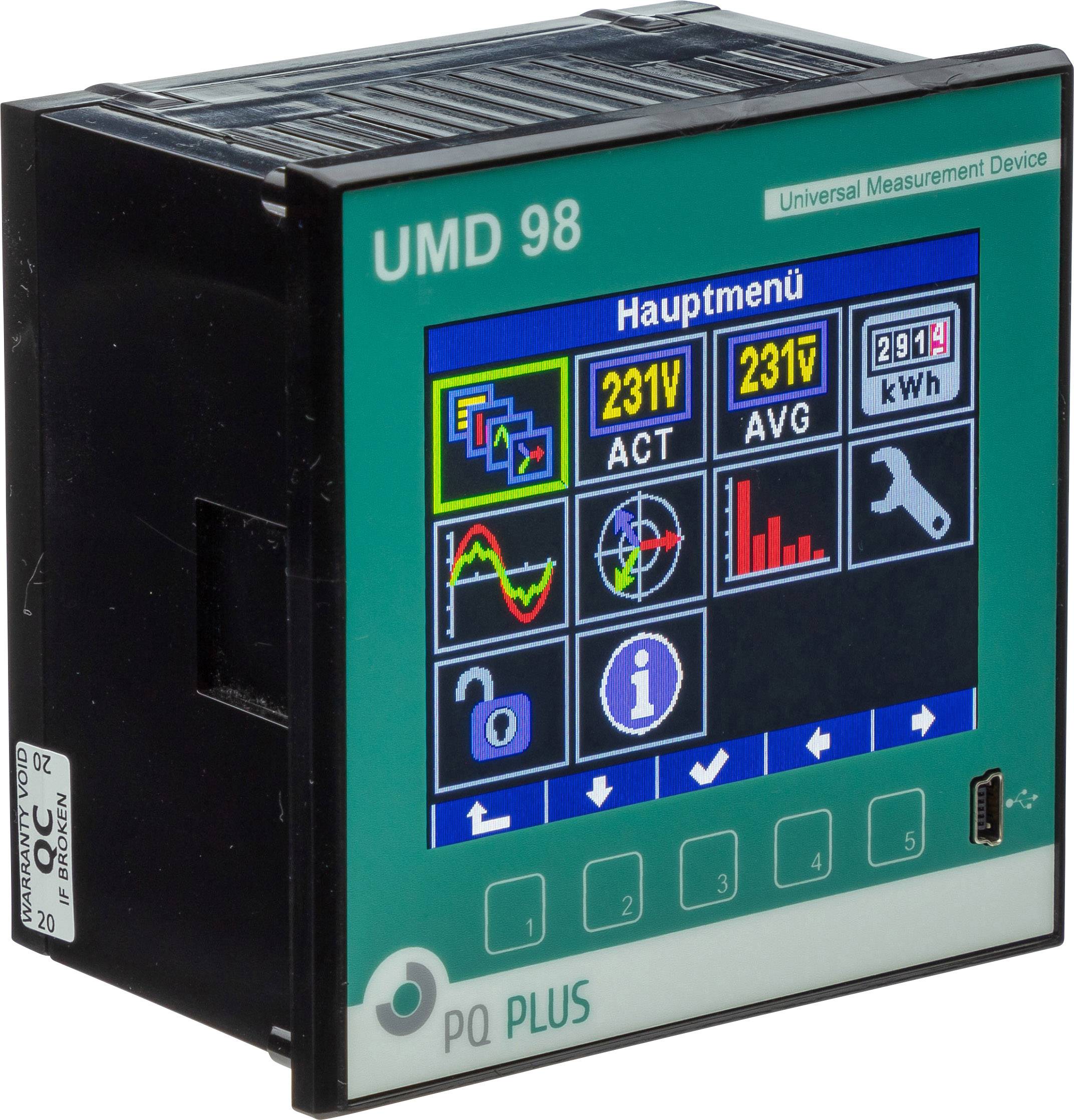

Elektrické meracie zariadenie s digitálnym displejom zobrazuje elektrické merané hodnoty, ako sú napätie, prúd a spotreba energie.

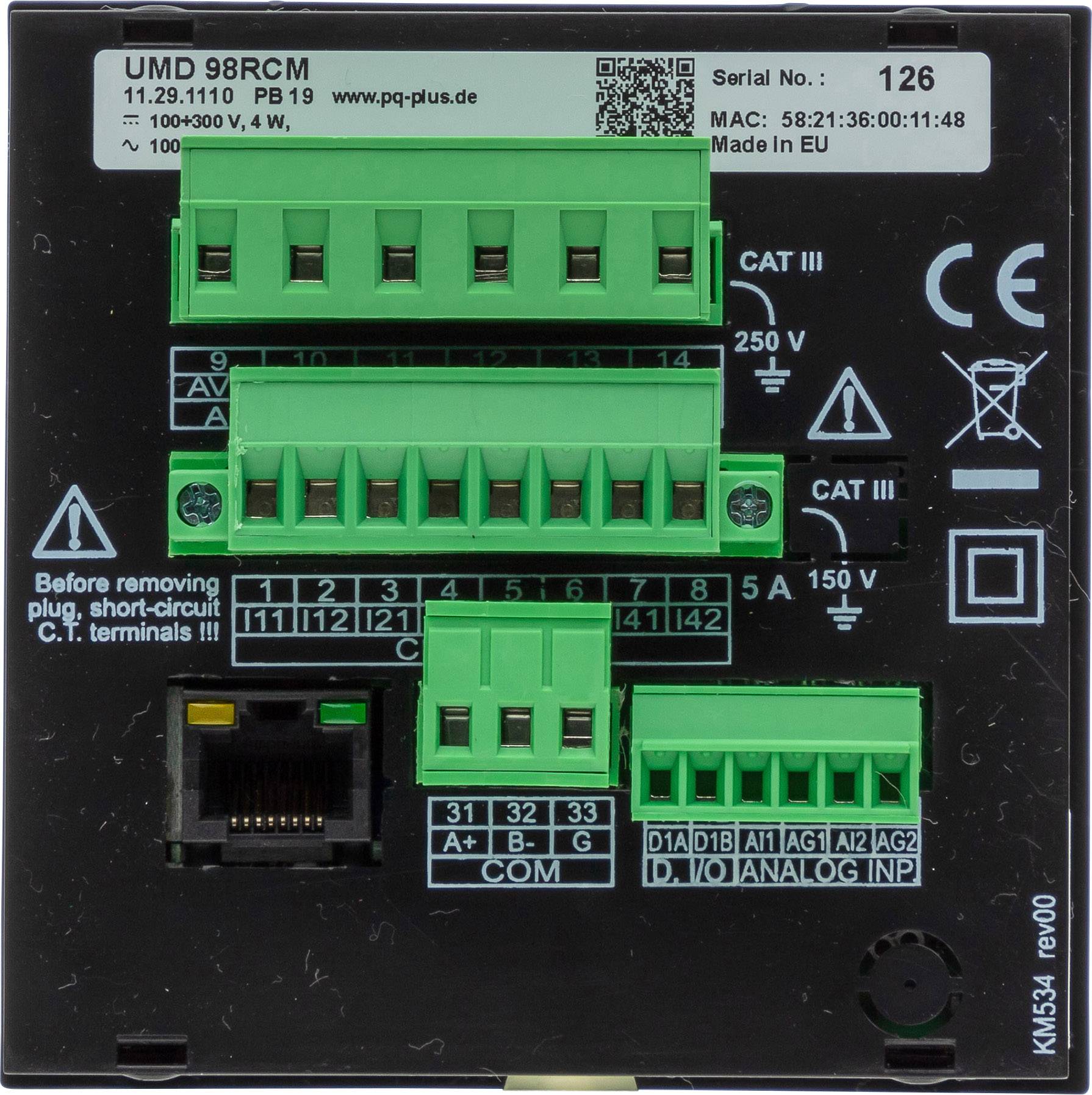

Elektronické zariadenie so zelenými pripojovaciami svorkami, ethernetovým pripojením a rôznymi kategóriami napätia.

1/4

Datasheety: (PDF)

Doručenie: Po 2. 11.

5 Ks

Počet

Celkom (899,00 € / kus)

899,00 €

s DPH

Doprava zadarmo

Už len 5 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

UMD 98RCM-T univerzálne meracie zariadenie, montáž na panel

Rozhrania: RS485, Ethernet, predné USB
1 digitálny vstup / výstup
LCD farebný displej
Pamäť: 512 MB
3 napätie, 4 prúdové vstupy a 1 vstup zvyškového prúdu
1 vstup PT100
Harmonické hodnoty na objednávku 1 - 50 pre U / I
V spojení s modulom PQ S: Meranie a zaznamenávanie kvality siete podľa DIN EN 50160

Technické parametre

Kategória výrobku: digitálny panelový merač

Meracie funkcie: napätie

Rozsah merania (min.): 8 V

Typ: UMD 98RCM-T

Rozsah merania (max.): 865 V

Technológia displeja: grafický

: IP40 (vpredu)
IP20 (zadná strana)

Montážna šírka: 96 mm

Montážna výška: 96 mm

Rozmer.: (d x š x v) 80 x 96 x 96 mm

Osvetlenie displeja: RGB

Vlastnosti: farebný displej

Montážna hĺbka: 80 mm

Kategória merania: CAT III 300 V

Šírka: 96 mm

V: 96 mm

Dĺžka: 80 mm

Rozhranie: LAN

Rozhranie: Ethernet

Na stiahnutie

Datasheet

Datasheet 2143167 PQ Plus UMD 98RCM-T digitálny panelový merač, UMD 98RCM-T univerzálne meracie zariadenie, montáž na panel, 11.29.1125.co

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2143167 PQ Plus UMD 98RCM-T digitálny panelový merač, UMD 98RCM-T univerzálne meracie zariadenie, montáž na panel, 11.29.1125.co

Popis

UMD 98 je vysoko výkonné meracie zariadenie na prednom paneli a nahrádza všetky analógové meracie zariadenia. Meria 3/4-fázový prúd a napätie pri 4-kvadrante v triede 0.2, a tak pracuje v triede 0,5s, ako aj všetky bežné sieťové premenné, napríklad harmonické do 50. Harmonické. Prístroj je pripojený pomocou prúdových transformátorov s N / 5 A a N / 1 A. Mapuje kvalitu siete podľa EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12. Má skvelý veľký farebný grafický displej. UMD 98 sa pohodlne ovláda pomocou 5 funkčných tlačidiel. Má analógový vstup pre meranie RCM. Môže byť použitý v 230/400 V sieťach TN-S. Má veľkú pamäť 512 MB a integrovaný webový server. K zariadeniu je možné pristupovať cez ethernetové rozhranie (s 5 portami) a pripojenie mini-USB na prednej strane. To znamená, že je možné načítať aj internetové protokoly a ľahko sa pripojiť systémy riadenia PLC a budov. Integrované sú aj digitálne vstupy / výstupy a sériové rozhranie RS485. Meracie zariadenie sa môže rozšíriť o moduly firmvéru PQ S a GO na analýzu siete. Zariadenie je parametrizované alebo vizualizované pomocou softvéru ENVIS. CPU pracuje na 25,6 kHz.
