prepäťové relé Siemens 3RB3016-1SE0 3RB30161SE0, 1 ks

Elektronické spínacie zariadenie Siemens SIRIUS, používané na spínanie a riadenie elektrických záťaží v automatizačných systémoch.

Ilustračný obrázok

'Otvorená rozvodná skriňa s rôznymi elektrickými komponentmi, ako sú spínače, káblové vedenia a riadiace jednotky, viditeľné na políciach.'

Diagram znázorňuje komponenty elektrického spínacieho systému vrátane nosiča, nadprúdového relé, príslušenstva, otočného spúšťača, krytu a resetovacieho mechanizmu.

Diagram elektrickej schémy s popiskami 'TEST', 'RESET' a ďalšími pripojeniami: '2/T1', '4/T2', '6/T3', '95 NC', '96 NC', '97 NO', '98 NO'.

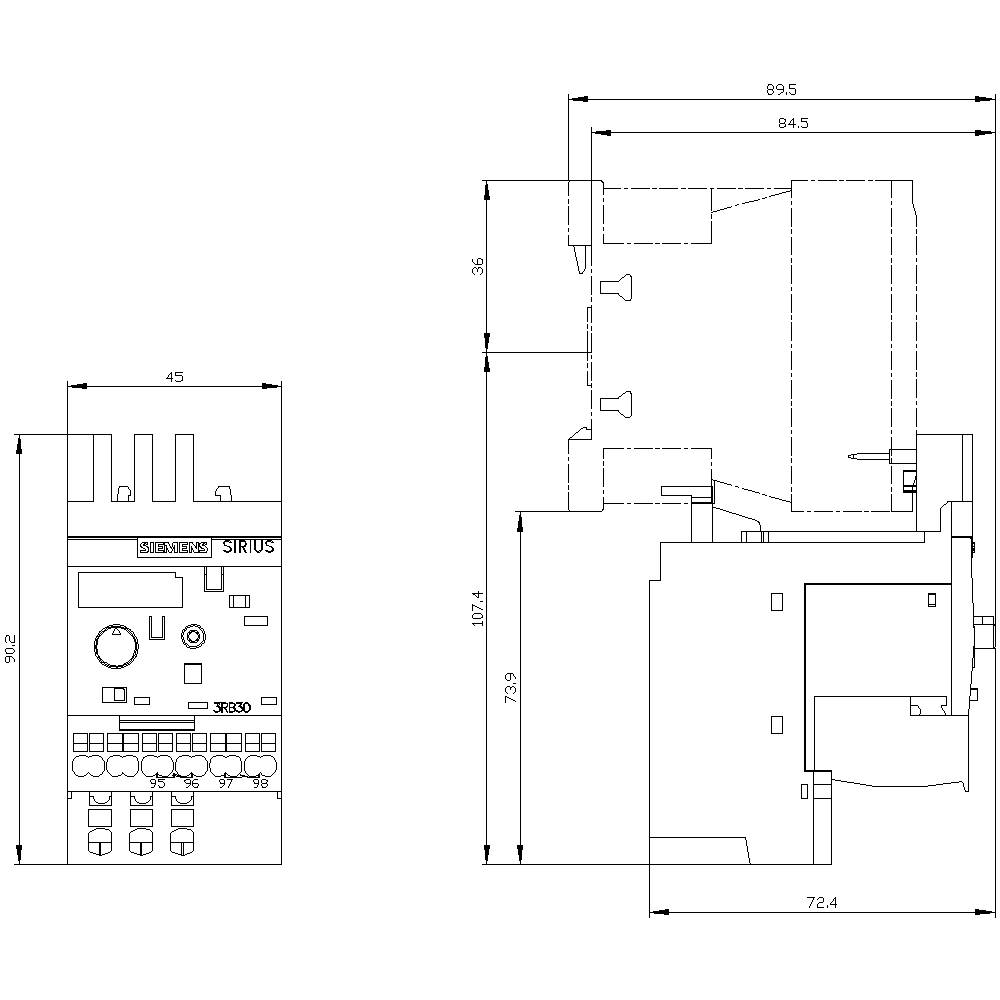

Technický výkres elektrického spínacieho zariadenia s pohľadom spredu a z boku; uvedené rozmery a detaily krytu.

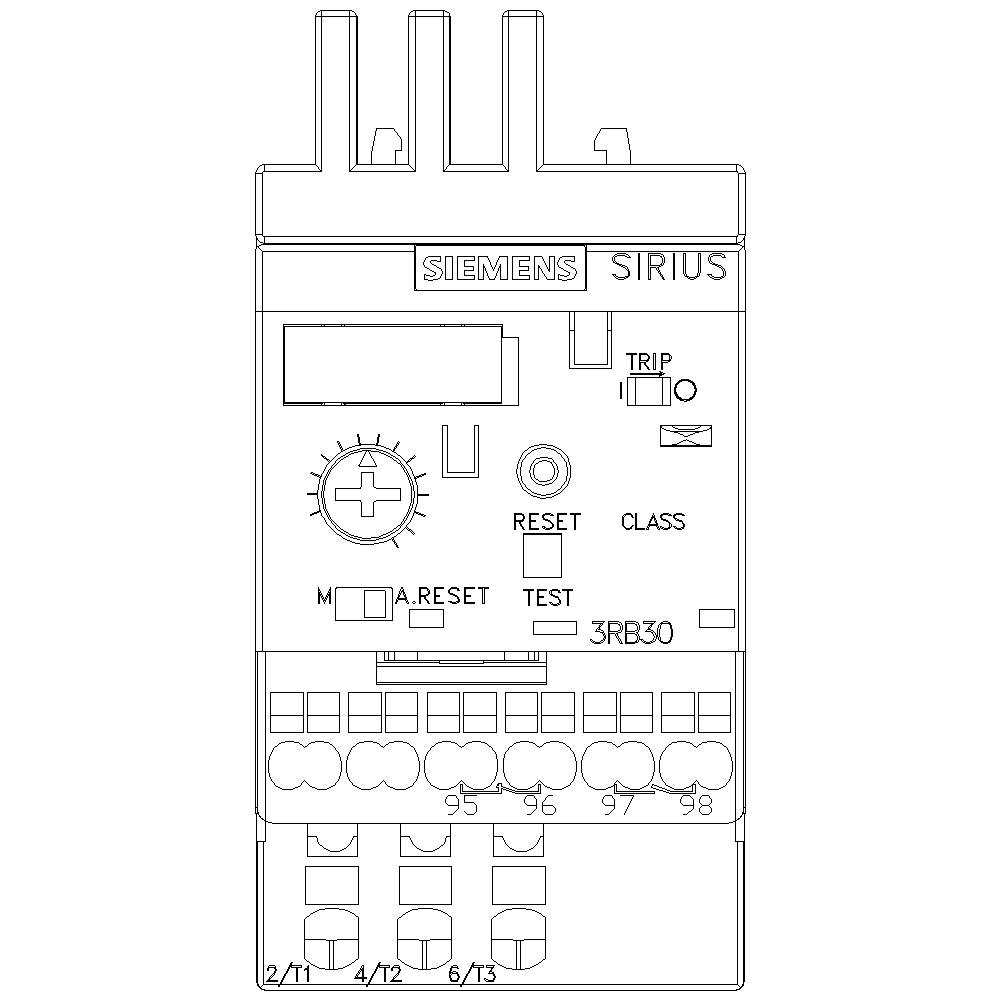

Siemens SIRIUS nadprúdové relé, model 3RB30, s ovládacími prvkami pre test, reset a manuálne obnovenie. Pripojovacie svorky dole.

1/6

Ilustračný obrázok

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3016-1SE0

Konštrukčná veľkosť

S00

Datasheety: (PDF)

Doručenie: Št 17. 9.

Počet

Celkom (89,42 € / kus)

89,42 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Kategória výrobku: prepäťové relé

Typ: 3RB3016-1SE0

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V/AC

Rozsah nastavenia prúdu (min.): 3 A

Rozsah nastavenia prúdu (max.): 12 A

Rozsah nastavenia (prúd): 3 - 12 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 72 mm

Rozmer.: (d x š x v) 90 x 45 x 72 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Menovitý prúd: 12 A

Dĺžka: 90 mm

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1742043 prepäťové relé Siemens 3RB3016-1SE0 3RB30161SE0, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742043 prepäťové relé Siemens 3RB3016-1SE0 3RB30161SE0, 1 ks
