prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3026-2SB0 Piece 1 ks

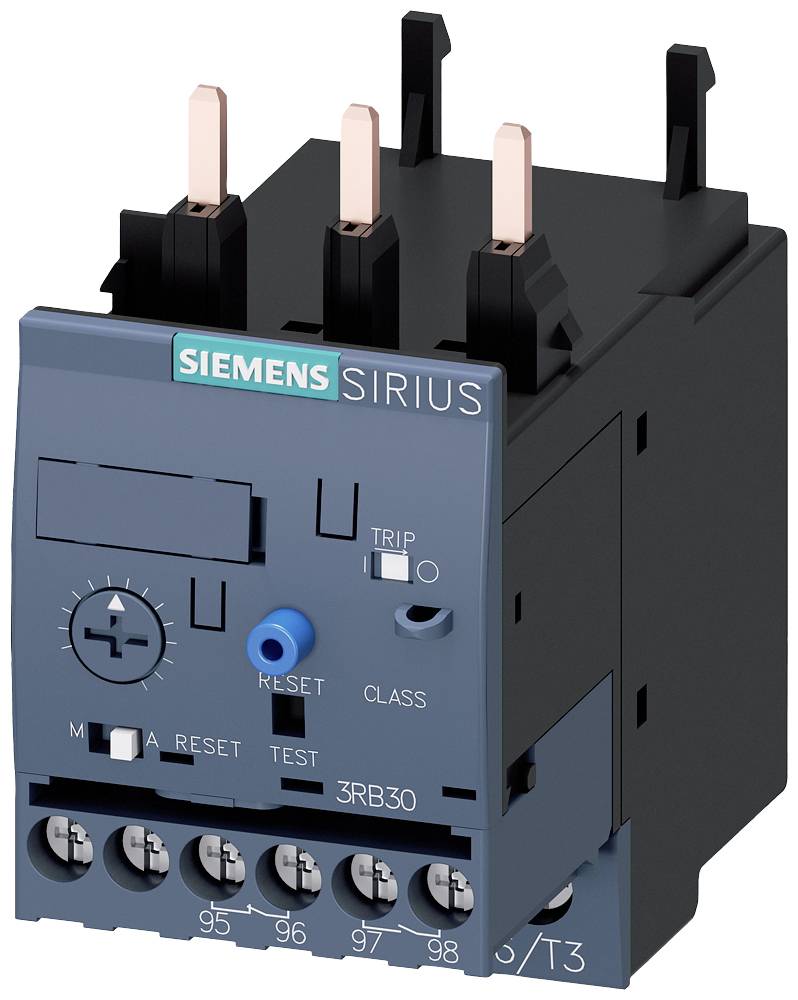

Siemensov motorový istič Sirius s modrými a čiernymi komponentmi. V hornej časti sú viditeľné tri medené kontakty.

Ilustračný obrázok

Otvorená rozvádzačová skriňa s rôznymi elektronickými súčiastkami a káblami, usporiadaná do radov, pripravená na riadenie.

Diagram elektronickej inštalácie nadprúdového relé: nosič, nadprúdové relé, príslušenstvo, drôtový spúšťač, kryt, mechanický RESET a tlačidlo.

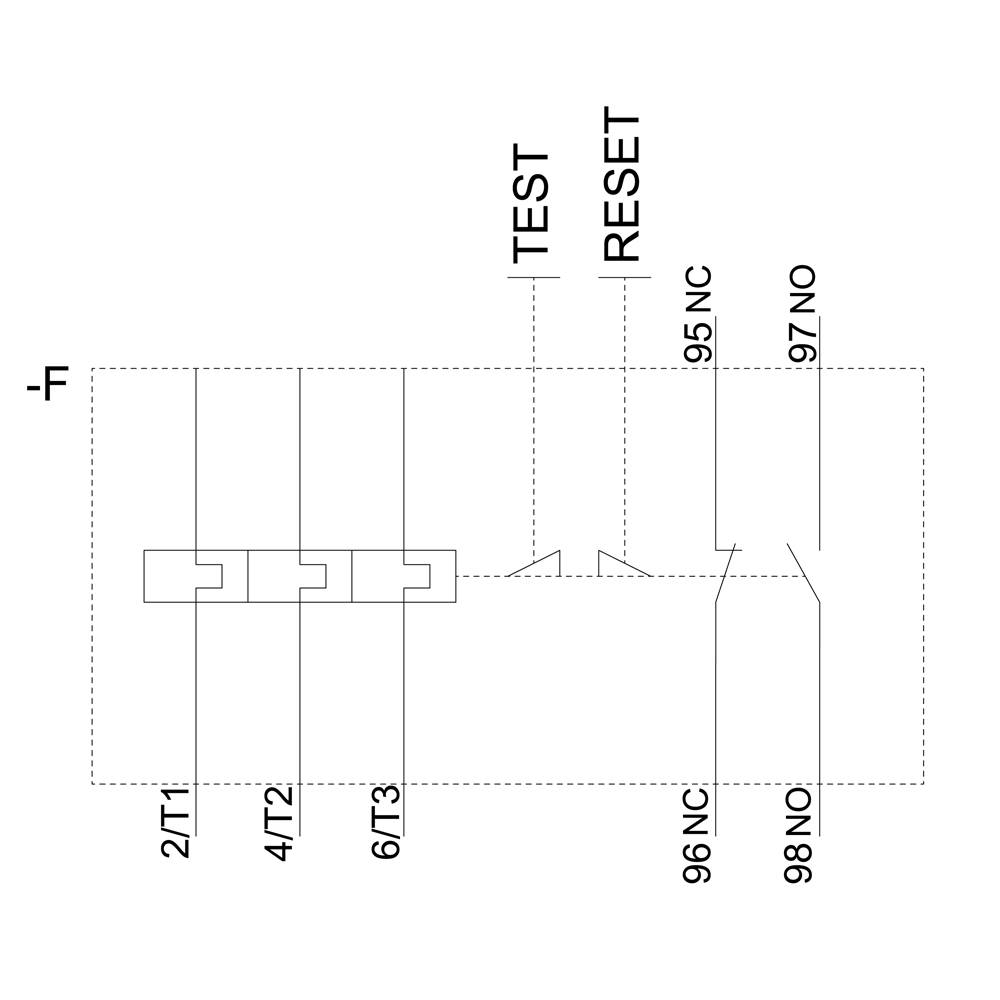

Schéma zapojenia znázorňuje rozvádzač s tlačidlami TEST a RESET. Označenia svoriek: 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

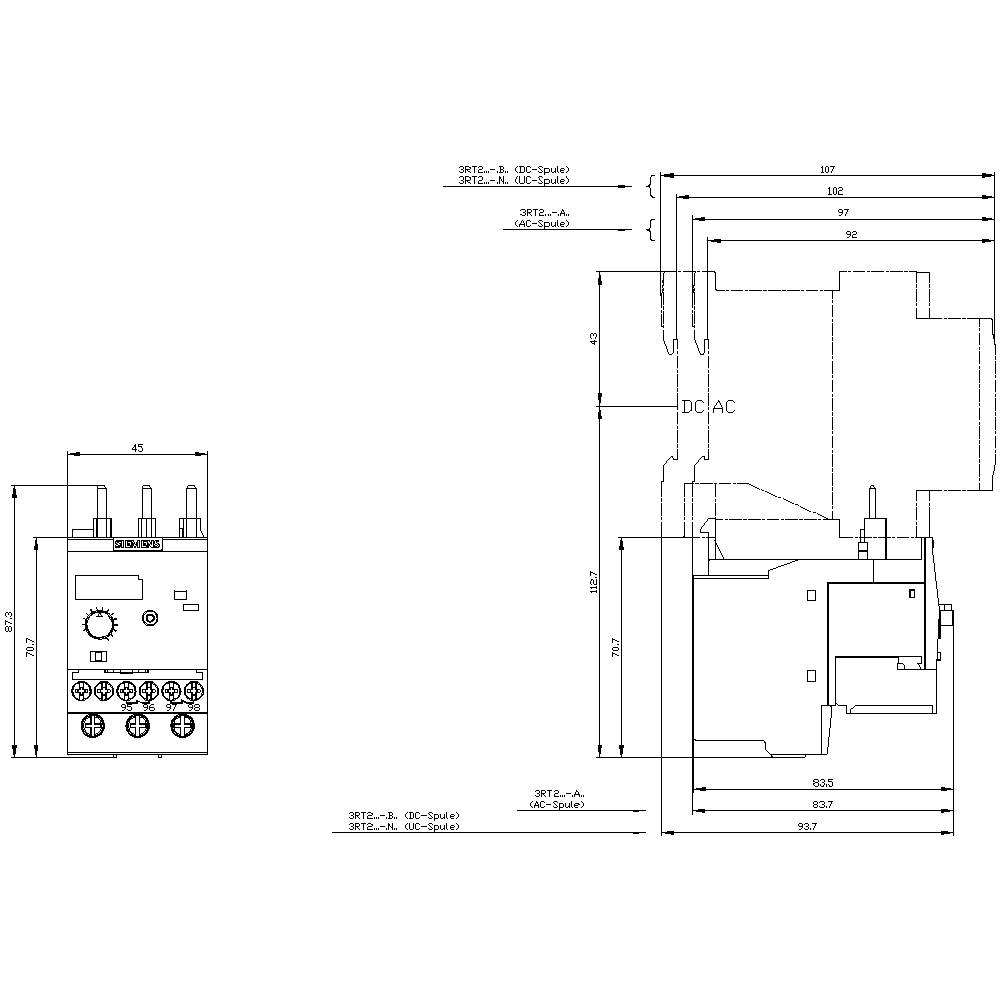

Technický výkres elektrického rozvádzača s podrobnými rozmermi v milimetroch a popiskami komponentov.

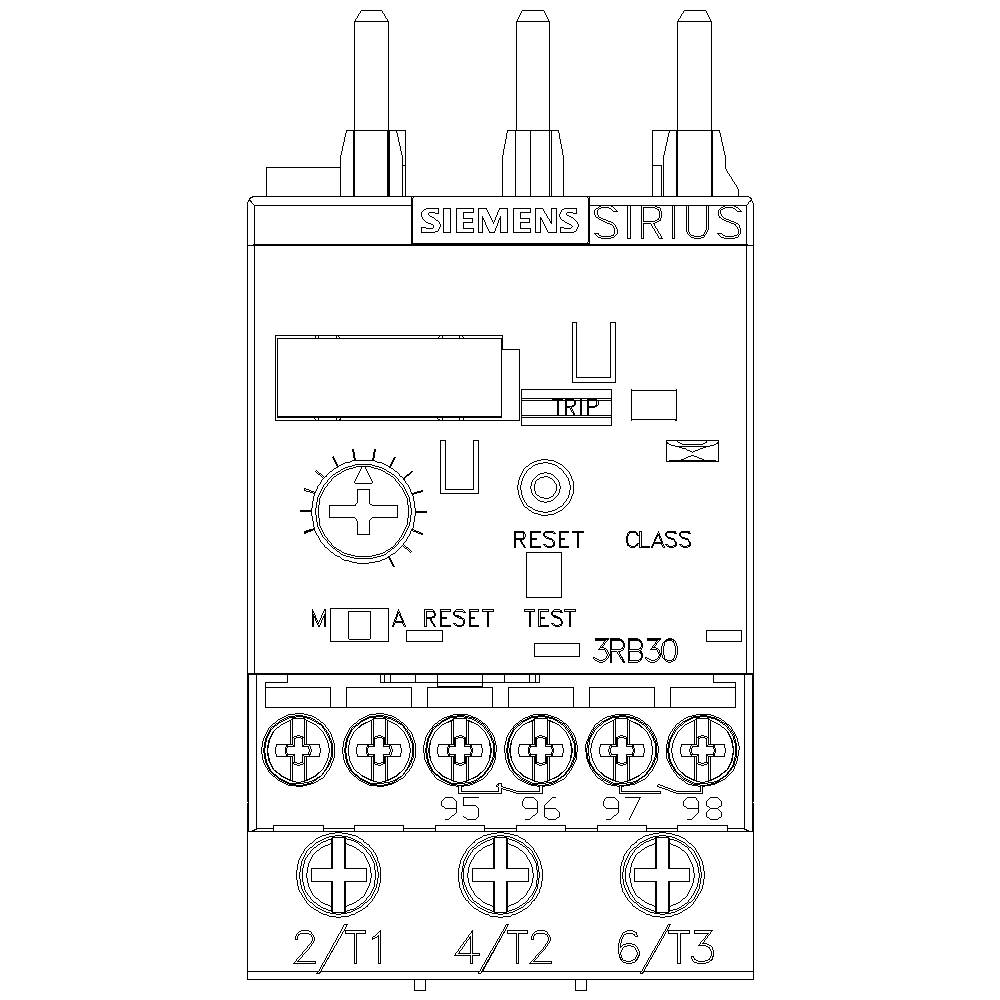

Technický výkres Siemens Sirius nadprúdového relé so svorkami, nastavovacími možnosťami a tlačidlami pre 'Reset' a 'Test'.

1/6

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3026-2SB0

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (117,88 € / kus)

117,88 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: prepäťové relé

Typ: 3RB3026-2SB0

Konštrukčná veľkosť: S0

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V/AC

Rozsah nastavenia prúdu (min.): 3 A

Rozsah nastavenia prúdu (max.): 12 A

Rozsah nastavenia (prúd): 3 - 12 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: skrutkovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 87 mm

Rozmer.: (d x š x v) 84 x 45 x 87 mm

Obsah: 1 ks

AWG max.: 8

AWG min.: 16

Menovitý prúd: 12 A

Dĺžka: 84 mm

Prierez flexibilné (min.): 1 mm²

Prierez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Screw connection

UKCA: áno
