prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3046-1XX1 Piece 1 ks

Elektronické zariadenie, pravdepodobne výkonové relé od spoločnosti Siemens, s prípojkami a ovládacím panelom na riadenie elektrických systémov.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s rôznymi elektrickými komponentmi, vodičmi a modulmi, ktoré sú usporiadané systematicky a prehľadne.

Diagram elektrických komponentov: 1) Nosič, 2) Nadprúdové relé, 3) Príslušenstvo, 4) Plombovaný kryt, 5) Mechanický RESET, 6) Tlačidlo.

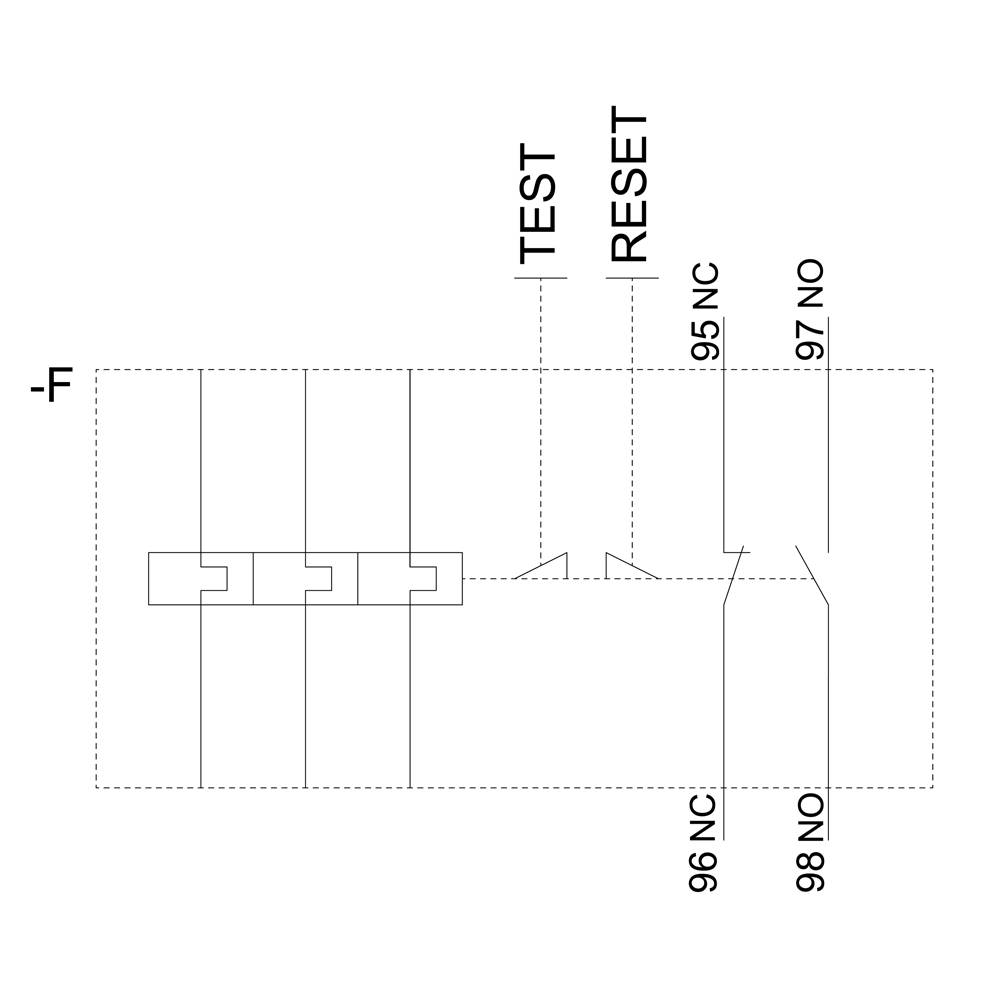

'Test' a 'Reset' schéma spínačov s prepojeniami: '95 NC', '96 NC', '97 NO', '98 NO'. Elektrická schéma, schematické znázornenie.

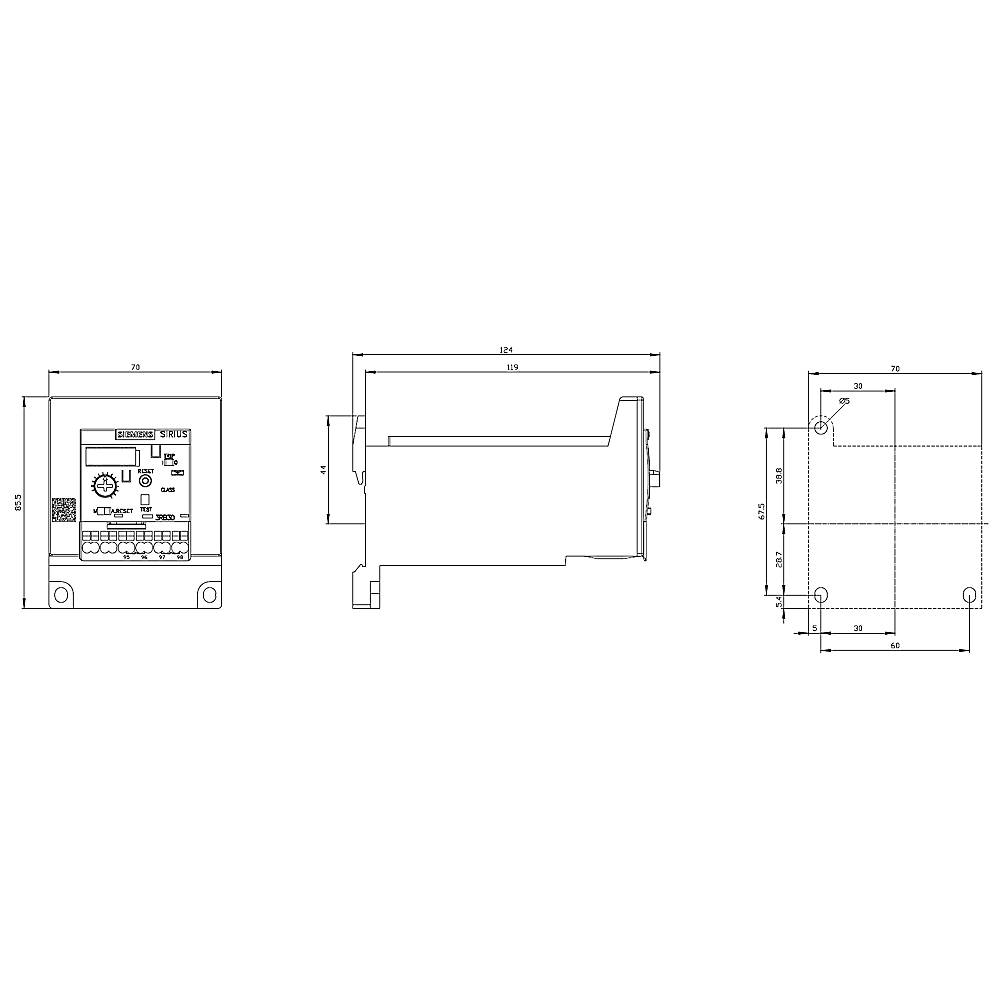

Tri technické výkresy elektronického zariadenia s rozmermi v milimetroch. Zobrazuje predný, bočný a pohľad zhora na zariadenie.

1/5

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3046-1XX1

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (231,71 € / kus)

231,71 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: prepäťové relé

Typ: 3RB3046-1XX1

Konštrukčná veľkosť: S3

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 1000 V/AC

Rozsah nastavenia prúdu (min.): 32 A

Rozsah nastavenia prúdu (max.): 115 A

Rozsah nastavenia (prúd): 32 - 115 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: prúdový transformátor

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 70 mm

V: 106 mm

Rozmer.: (d x š x v) 124 x 70 x 106 mm

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Menovitý prúd: 115 A

Dĺžka: 124 mm

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Through-feed current converter

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 1743086 prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3046-1XX1 Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1743086 prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3046-1XX1 Piece 1 ks
