prepäťové relé 1 spínací, 1 rozpínací Siemens 3RB3016-2SE0 Piece 1 ks

Nadprúdové relé Siemens Sirius 3RB30 v 3D pohľade, znázorňujúce pripojenia a ovládacie prvky. Hlavná farebnosť: čierna a sivá s modrými detailmi.

Ilustračný obrázok

Otvorená elektrická rozvodná skriňa s viacerými radmi elektrických komponentov, káblov a spínačov, usporiadaných vo vertikálnom ráme.

Diagram prídavnej zostavy pre spínacie zariadenia: nosič, nadprúdové relé, ručný snímač, kryt, mechanický reset a tlačidlo.

Schéma elektrického zapojenia zariadenia s testovacími a resetovacími tlačidlami, zobrazujúce svorky 2/T1, 4/T2, 6/T3, 95 NC, 96 NC, 97 NO, 98 NO.

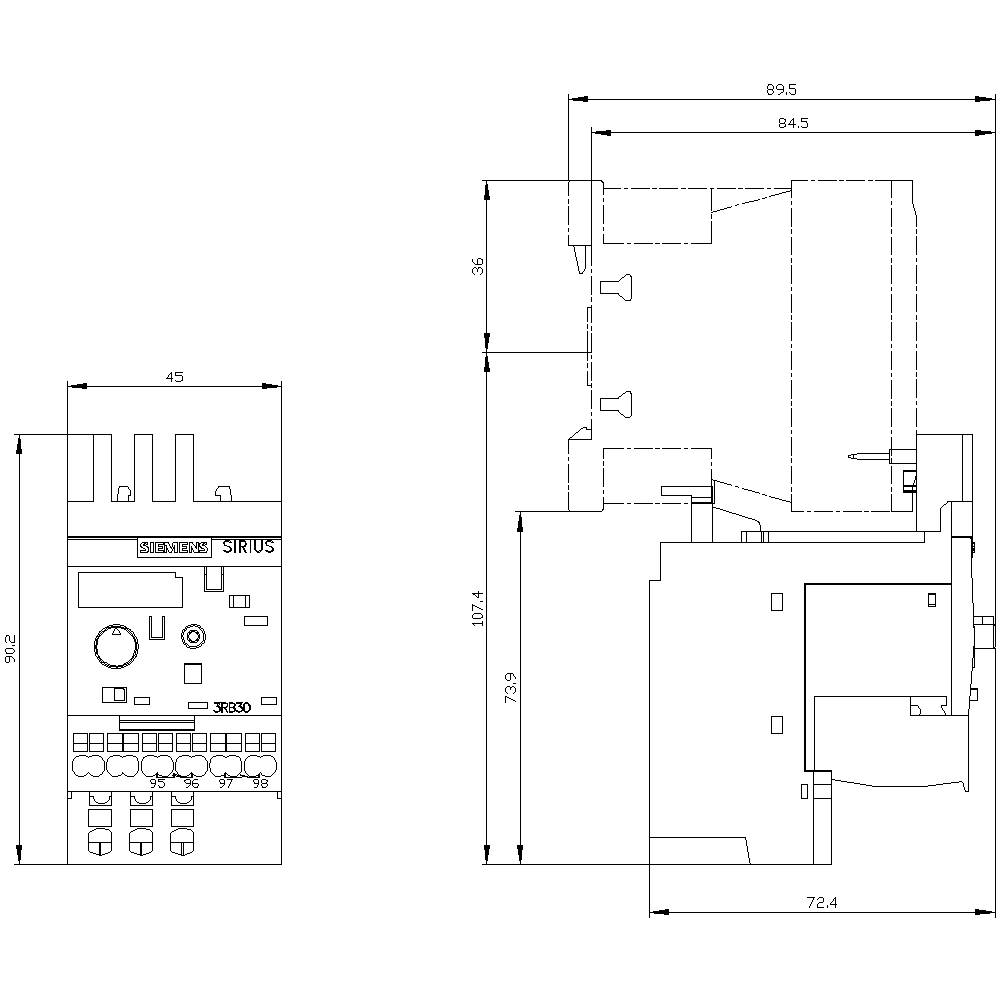

'Technický výkres istiacej spínača SIRIUS s rozmermi: šírka 45 mm, výška 91 mm, hĺbka 89,5 mm vpravo a 84,5 mm vľavo.'

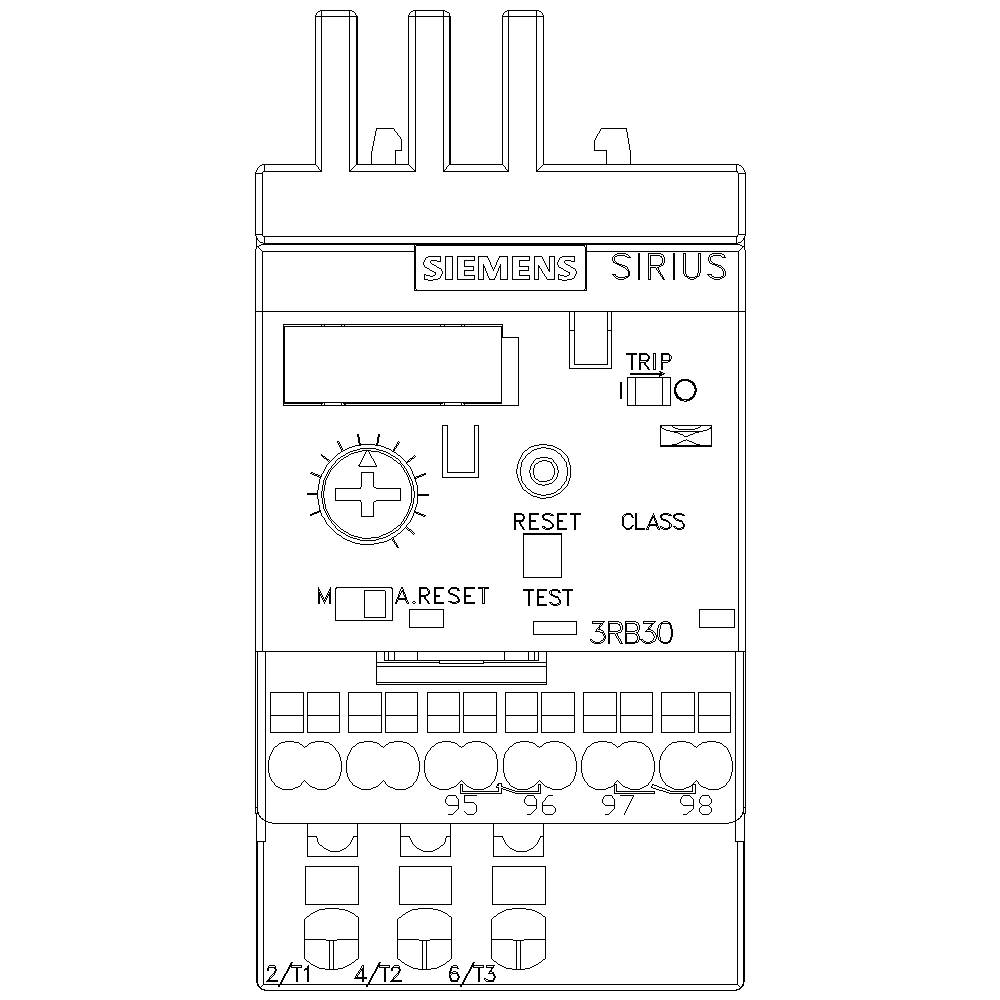

Schéma zapojenia Siemens Sirius nadprúdového relé s tlačidlami a svorkami. Zobrazuje ovládacie prvky 'RESET', 'TEST' a 'MANUÁLNY RESET', ako aj označenia svoriek.

1/6

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

prepäťové relé

Funkcia

preťaženie

Typ kontaktu

1 spínací

1 rozpínací

Typ

3RB3016-2SE0

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (126,01 € / kus)

126,01 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Druh obalu: Piece

Kategória výrobku: prepäťové relé

Typ: 3RB3016-2SE0

Konštrukčná veľkosť: S00

Funkcia: preťaženie

Vlastnosti: Prepínač auto / manuálne

Prevádzkové napätie: 690 V/AC

Rozsah nastavenia prúdu (min.): 3 A

Rozsah nastavenia prúdu (max.): 12 A

Rozsah nastavenia (prúd): 3 - 12 A

Typ kontaktu: 1 spínací
1 rozpínací

Pripojenie: prípojka s pružinovým protiťahom

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šírka: 45 mm

V: 72 mm

Rozmer.: (d x š x v) 90 x 45 x 72 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Menovitý prúd: 12 A

Dĺžka: 90 mm

Prierez flexibilné (min.): 0.5 mm²

Prierez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: Class 20

: Spring clamp connection

UKCA: áno
