Name: Prevodník prúdu JUMPFLEX® WAGO 2857-550 2857-550 1 ks
Brand: WAGO
SKU: 1232607
Availability: BackOrder

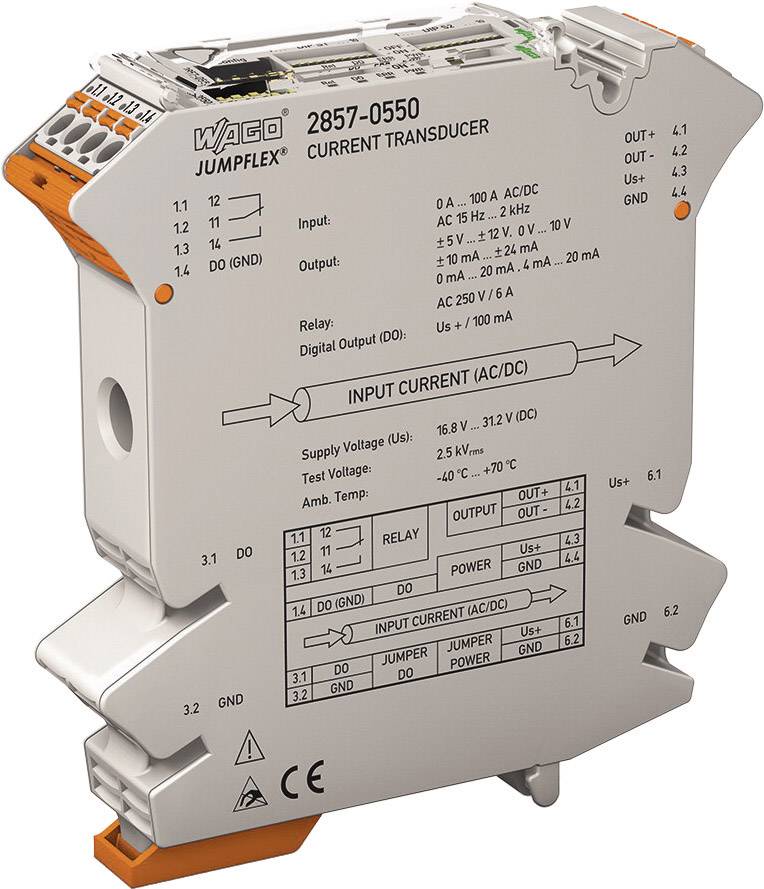

Prevodník prúdu so svorkami a schémou zapojenia, modelové číslo 2857-0550 od WAGO. Zobrazuje vstupné a výstupné špecifikácie.

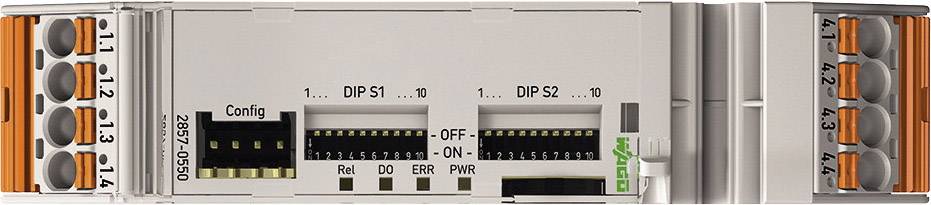

Elektronický modul s DIP prepínačmi, LED indikátormi a svorkami na konfiguráciu a zobrazenie stavu, vhodný pre priemyselné aplikácie.

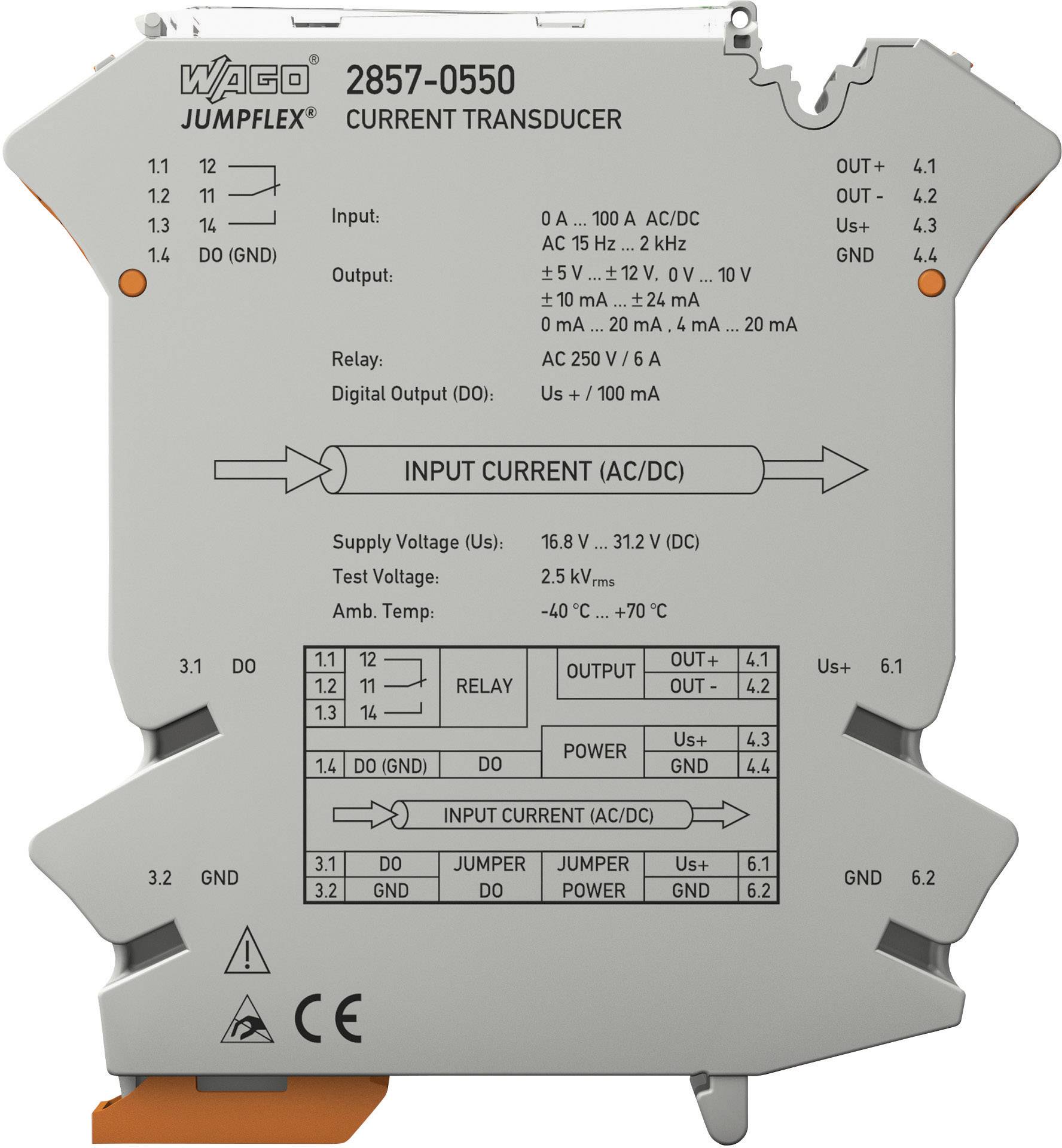

WAGO JUMPFLEX prúdový transformátor, model 2857-0550. Zobrazuje vstupný rozsah, výstup, napájacie napätie a elektrické špecifikácie.

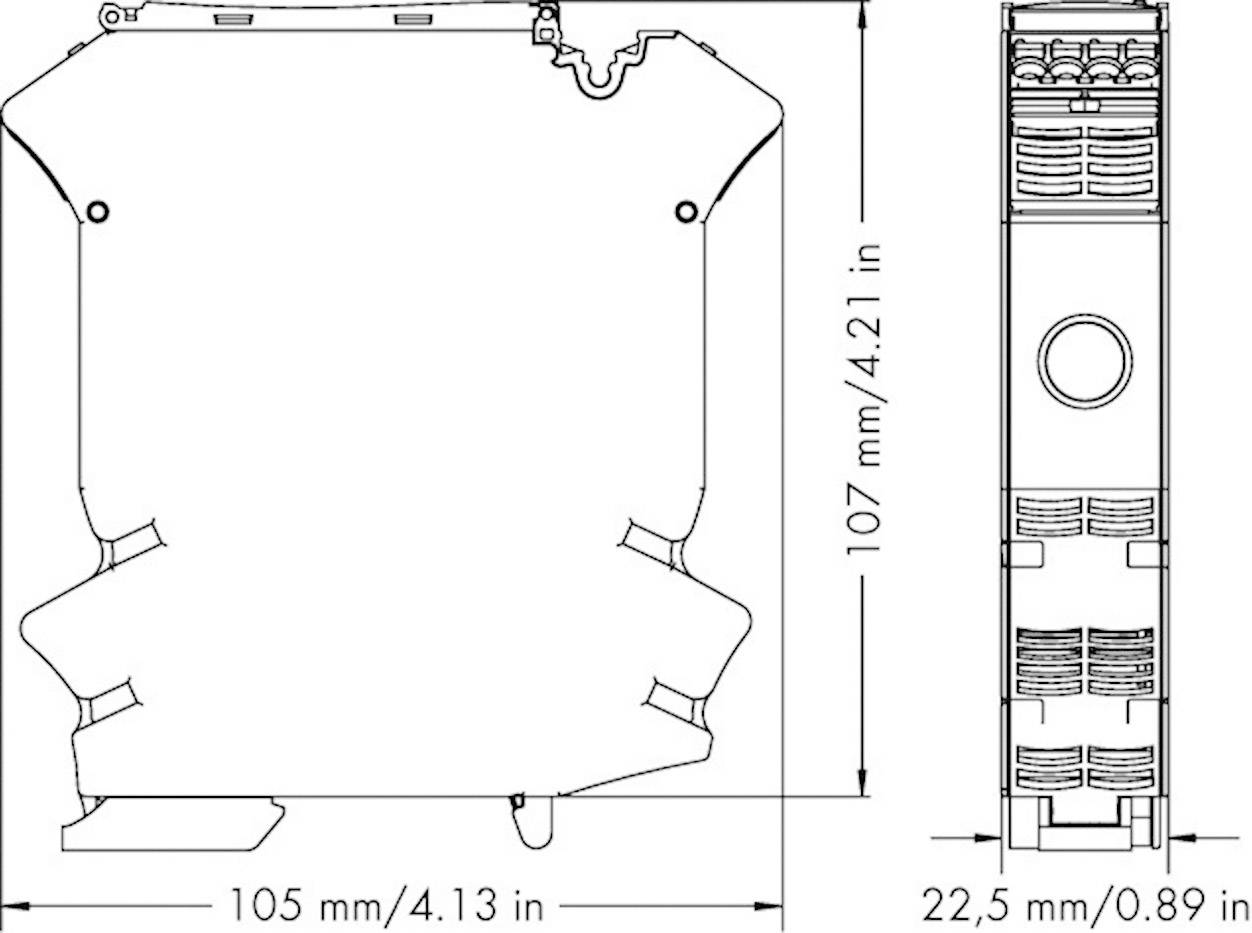

Technický výkres elektrického zariadenia s rozmermi: šírka 105 mm/4,13 in, výška 107 mm/4,21 in, hĺbka 22,5 mm/0,89 in.

1/4

Kategória výrobku

merací transformátor

Typ

2857-550

Rozmer.

(d x š) 105 mm x 107 mm

Obsah

1 ks

Šírka

107 mm

Datasheety: (PDF)

Doručenie: Št 12. 11.

Počet

Celkom (495,00 € / kus)

529,00 €

-6 %

495,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ: 2857-550

Kategória výrobku: merací transformátor

Rozmer.: (d x š) 105 mm x 107 mm

Obsah: 1 ks

Šírka: 107 mm

Dĺžka: 105 mm

Príkon prúdu: ≤50 mA

Max. okolitá teplota: +70 °C

Min. okolitá teplota: -40 °C

Prevedenie: 1 prepínací kontakt (1 u)

Pripojenie: CAGE CLAMP® S (picoMAX® 5.0)

Vstup.signál: ± 10 mA; 0… 10 mA; 2… 10 mA;
± 20 mA; 0… 20 mA; 4… 20 mA
± 5 V; 0… 5 V; 1 ... 5 V;
± 10 V; 0… 10 V; 2… 10 V

Vstupný signál: AC / DC 100 A

Nastavenie: DIP spínač
Konfiguračné zobrazenie

Napájacie napätie: 16,8 V…31,2 V (-30%...+30%)

: DIN rail (top hat rail) 35 mm

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 1232607 Prevodník prúdu JUMPFLEX® WAGO 2857-550 2857-550 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1232607 Prevodník prúdu JUMPFLEX® WAGO 2857-550 2857-550 1 ks

Informácie

Informácie 1232607 Prevodník prúdu JUMPFLEX® WAGO 2857-550 2857-550 1 ks

Popis

Prevodník prúdu sa používa na zaznamenávanie jednosmerných a striedavých prúdov v meracom rozsahu do 100 / AC / DC 100 A. Na výstupnej strane prevádza meranú veličinu na analógový štandardný signál.

Vlastnosti:
Digitálny výstup správ a relé s prepínacím kontaktom reagujú na nakonfigurované limity meracieho rozsahu (funkciu zapnutia a vypnutia a funkciu limitného spínača je možné nakonfigurovať až na dve prahové hodnoty)
Prepínateľné orezávanie (obmedzenie analógového signálu na konečné výstupné hodnoty)
Nastaviteľný softvérový filter
Simulácia vstupného a výstupného správania prostredníctvom konfiguračného displeja
Bezpečné trojcestné oddelenie s testovacím napätím 4 kV podľa EN 61140.
