PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-D PCE Instruments PCE-SCI-D PCE-SCI-D 1 ks

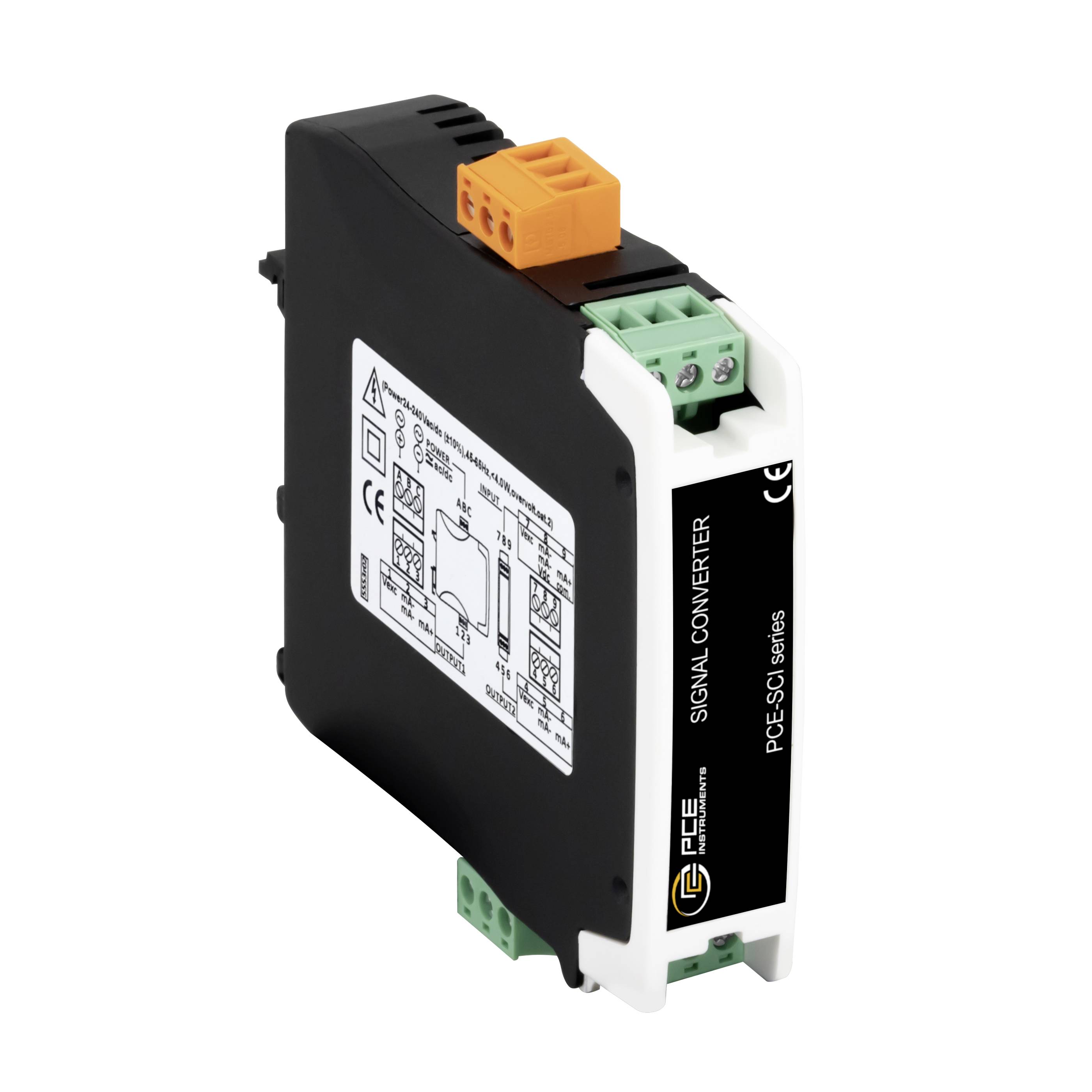

Kompaktný čiernobiely modulový konvertor signálu s oranžovými a zelenými svorkovnicami, zobrazený na bielom pozadí.

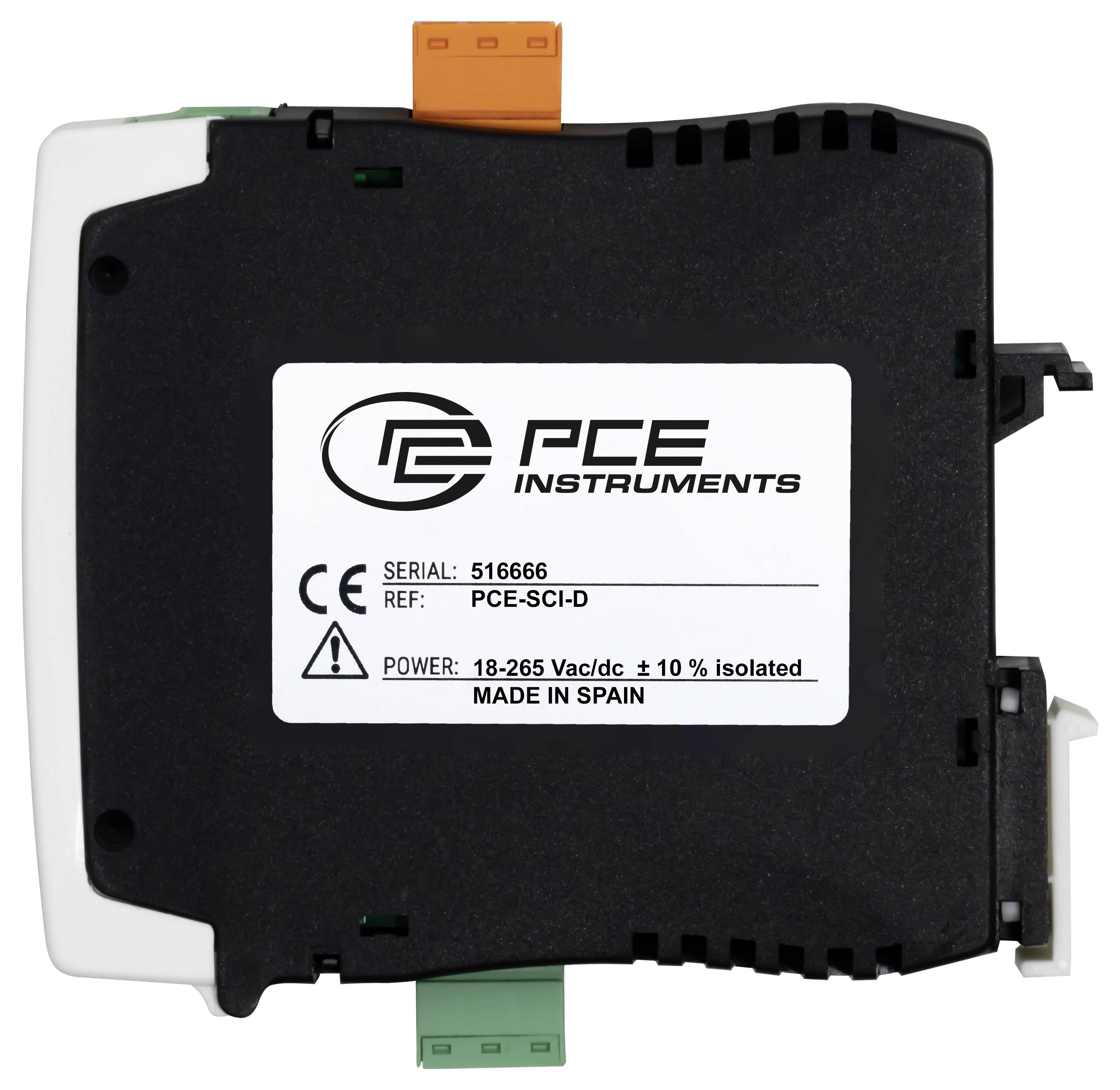

Modul zariadenia Black PCE Instruments s označeným sériovým číslom a informáciami o napájaní, zobrazujúci oranžové horné a zelené dolné konektory.

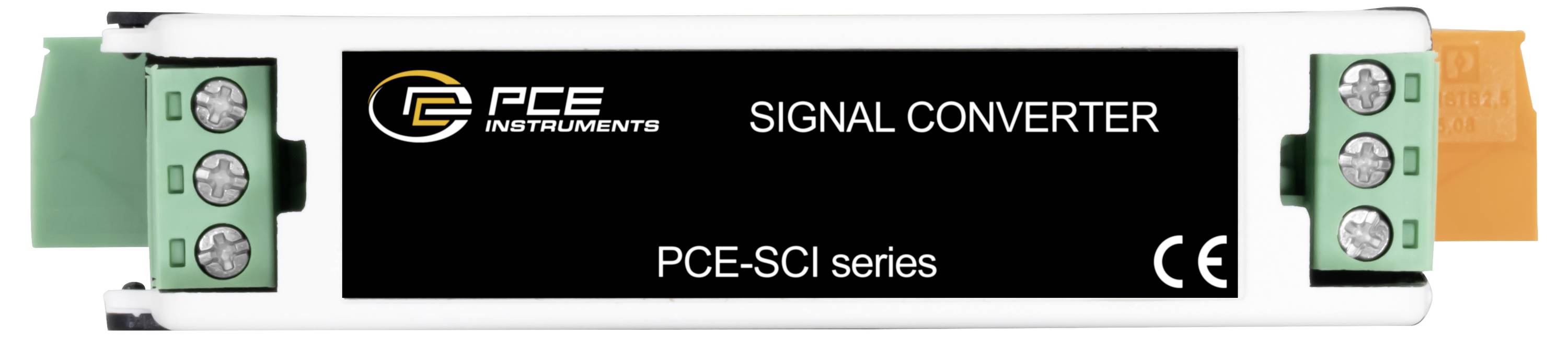

Modul PCE Instruments PCE-SCI signálového prevodníka so zelenými skrutkovacími svorkami na oboch koncoch a štítkom s označením CE.

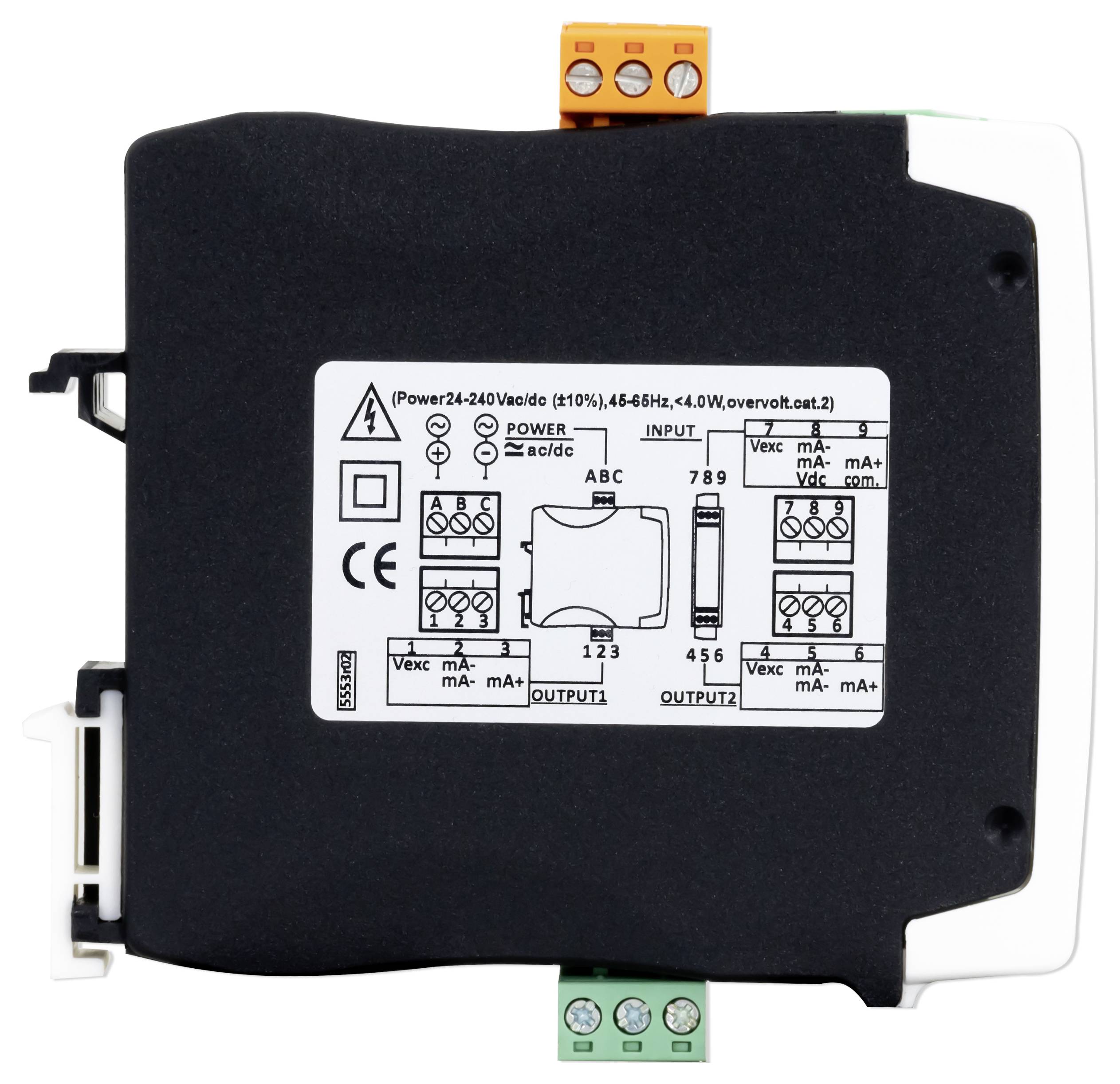

Čierny priemyselný riadiaci modul na DIN-lište s svorkovnicami a schéma zapojenia označené pre pripojenia napájania, vstupov a výstupov.

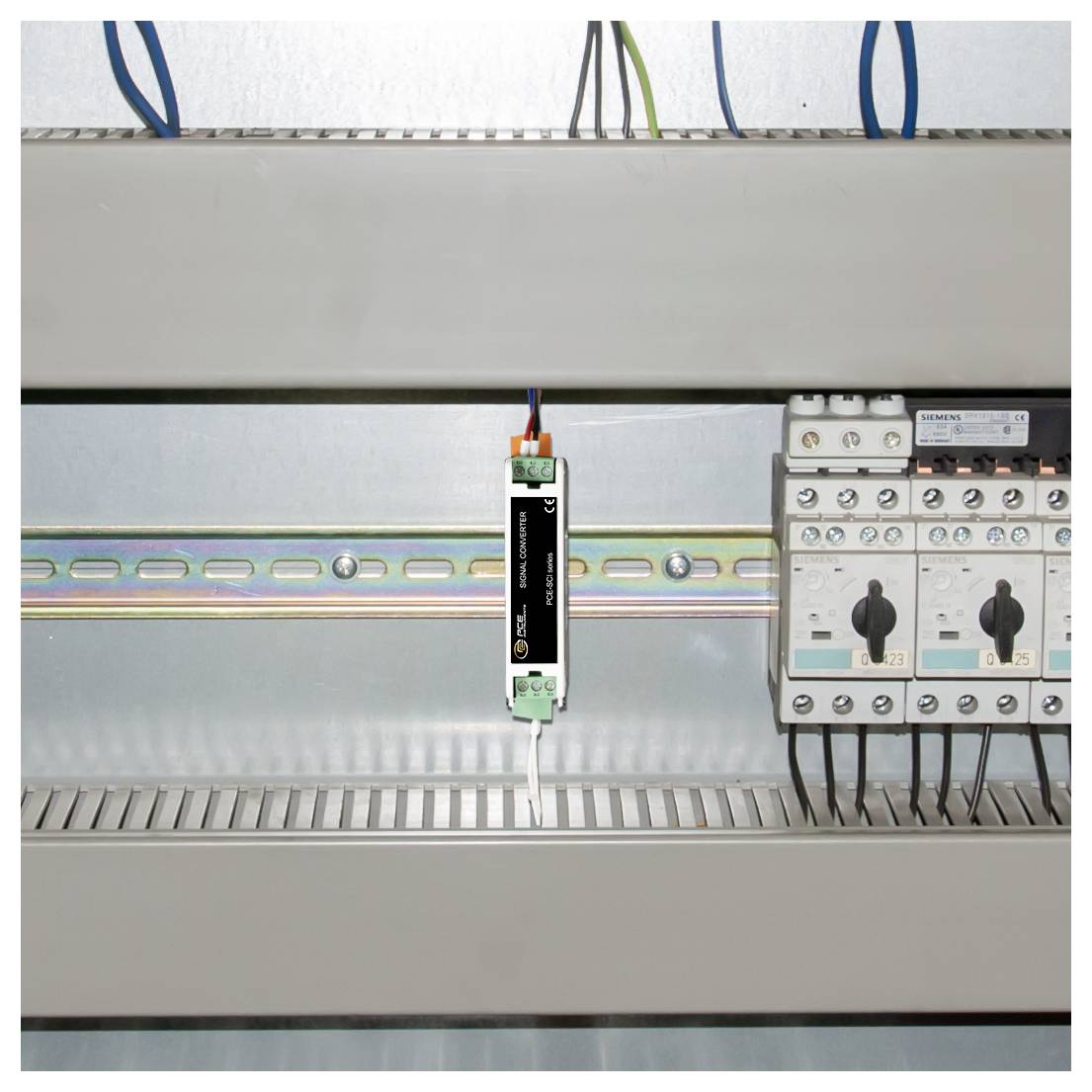

Elektrický riadiaci panel s namontovanými komponentmi na DIN-lište, vrátane centrálneho modulu a ističov na pravej strane.

1/5

Kategória výrobku

oddeľovací transformátor

Vstupný signál max. (Prúd)

20 mA

Vstupný signál max. (Napätie)

15 V

Typ

PCE-SCI-D

Rozmer.

(d x š x v) 106 x 108 x 22.5 mm

Datasheety: (PDF)

Doručenie: Pi 23. 10.

Počet

Celkom (138,20 € / kus)

138,20 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Hlavné benefity

PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-D

Konfigurovateľný vysielač pre elektrické signály
Konfigurovateľné pomocou 2 tlačidiel a 7-segmentového displeja
Funkcia hesla
duplikuje analógové signály
- 4... 20mA a 0... 10V
rýchla konfigurácia pomocou 2 tlačidiel
Montáž na DIN lištu
Napájanie 24... 250 V AC/DC

Technické parametre

Procesný prúd
Rozsah merania max +4 mA ... 20 mA
Presnosť 0,3 % mb.
Preťaženie 25mA
Typ signálu aktívny, pasívny
impedancia< Pokles napätia 2 V DC na svorkách
Kroková odozva< 300 ms (0... 99% signál)
Procesné napätie
Rozsah merania 0 V DC ... 10 V DC
Presnosť 0,3 % mb.
Preťaženie 25 V DC
Typ signálu aktívny, pasívny
Impedancia väčšia ako 1 MΩ
Kroková odozva< 300 ms (0... 99% signál)
Všeobecné technické údaje
Typ displeja 7 segmentový, 2 číslice
Bezpečnostný štandard CAT II / 300V
Trieda ochrany (prístroj) IP30
Napájanie 24... 240 V DC ±10%, 45 ... 65 Hz, izolovaný
Hmotnosť: 126 g
Rozmery (D x Š x V) 110 x 22 x 118 mm
Prevádzkové podmienky 0... 50°C, 0... 95 % RH
Podmienky skladovania -20 ... 70°C, 0... 95 % RH

Typ: PCE-SCI-D

Kategória výrobku: oddeľovací transformátor

Vstupný signál max. (Prúd): 20 mA

Vstupný signál max. (Napätie): 15 V

Rozmer.: (d x š x v) 106 x 108 x 22.5 mm

Pripojenie: svorkovnice
skrutková svorka
svorka
KONEKTOR

Výstupný signál (napätie): 0-10

Prevádzkové napätie: 18 - 265 V

Prevádzkové napätie max.: 265 V

Min. prevádzkové napätie: 18 V DC/AC

Záťaž: 10

Vstupný signál (napätie): 10

Obsah: 1 ks

Konfigurácia: potenciometer

Šírka: 108 mm

V: 22.5 mm

Dĺžka: 106 mm

Spĺňa RoHS: áno

Druh senzora: PT100
PT500
PT1000

Príkon prúdu: 3 W

Max. okolitá teplota: 70 °C

Min. okolitá teplota: -20 °C

Flexibilné priemer (max.): 2.5 mm²

Pevný prierez (max.): 2.5 mm²

Prierez flexibilné (min.): 0.25 mm²

Prierez pevný (min.): 1 mm²

Na stiahnutie

Datasheet

Datasheet 3192941 PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-D PCE Instruments PCE-SCI-D PCE-SCI-D 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3192941 PROFESIONÁLNY. KALIBROVANÝ. VYBAVENIE. PCE-SCI-D PCE Instruments PCE-SCI-D PCE-SCI-D 1 ks

Popis

Konfigurovateľný merací prevodník pre elektrické signály je zdvojovač signálu a prevodník signálov pre procesné signály. Môže to byť 4... 20mA a 0... Na vstup sa privádza 10 V jednosmerný signál. Konfigurovateľný vysielač elektrického signálu poskytuje v prípade potreby budiace napätie. Má 2 výstupy, pričom výstup 1 je pevne nastavený na 4... 20 mA a výstup 2 až 4... 20 mA alebo 0... Je možné nastaviť 10 V DC. Má tiež štvornásobnú izoláciu medzi napájaním, vstupným signálom, výstupom 1 a výstupom 2.

Izolácia obvodov zabraňuje zemným slučkám a šíreniu napäťových špičiek, chráni zariadenie a integritu signálu. Konfiguračný systém (čísla a klávesnica) sú prístupné za predným krytom a ponúkajú jednoduchú a rýchlu konfiguráciu. Duplikátor signálu má funkciu "hesla" na zablokovanie prístupu ku konfigurácii. Konfigurovateľný vysielač elektrického signálu je určený pre priemyselné využitie, s možnosťou integrácie do rôznych aplikácií, zníženými nákladmi, vynikajúcou kvalitou a voliteľným prispôsobením zariadenia pre individuálne použitie.
