Name: PTR Hartmann 1007-D-0.7N-AU-0.5 presný testovací hrot
Brand: PTR Hartmann
SKU: 736968
Availability: SoldOut

Dlhá, hladká drevená tyč, jednotvárnej farby, bez viditeľných značiek alebo ozdôb.

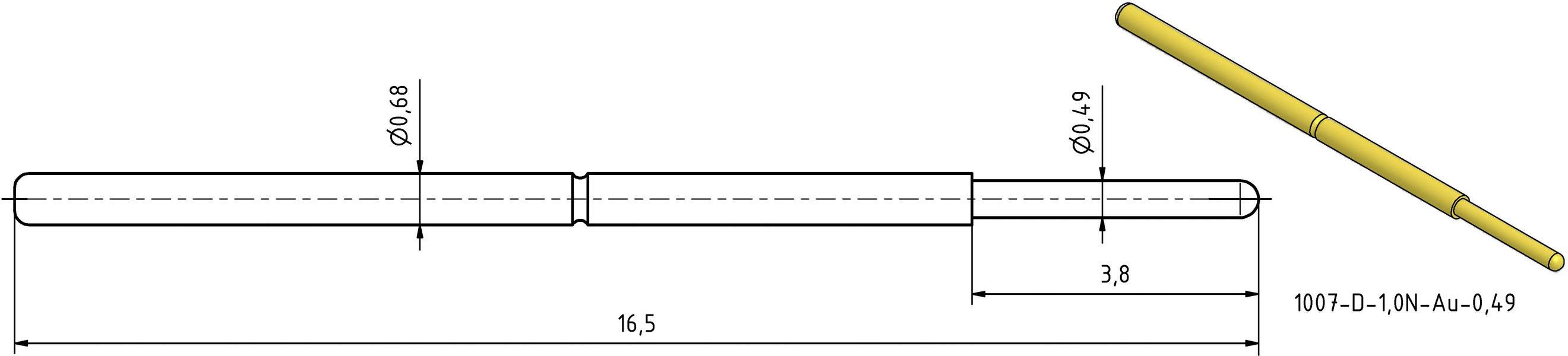

Technická kresba konektora. Vľavo: bokorys s rozmermi (Ø 0,68, 16,5, 3,8, Ø 0,9). Vpravo hore: pohľad v uhle.

Valcovitý zlatý pero s písmenom 'D' pod ním, nasledovaný '0,49 Au', naznačuje elementárnu alebo chemickú informáciu.

1/3

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (4,79 € / kus)

4,79 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Objemový odpor: ≤ 30 mΩ

Kategória výrobku: presný testovací hrot

Tvar hlavy: D

Dĺžka pinu: 16.5 mm

Menovitý prúd: 1 A

Menovitý prúd - filter: 1 A

Sila pružiny: 0.7 N

Dráha pružiny: 2.8 mm

Raster (rozteč): 1.27 mm

Spĺňa RoHS: áno

Ø pin: 0.68 mm

Typ: 1007-D-0.7N-AU-0.5

Finálna úprava: zlato

Na stiahnutie

Datasheet

Datasheet 736968 PTR Hartmann 1007-D-0.7N-AU-0.5 presný testovací hrot

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 736968 PTR Hartmann 1007-D-0.7N-AU-0.5 presný testovací hrot

Informácie

Informácie 736968 PTR Hartmann 1007-D-0.7N-AU-0.5 presný testovací hrot

Popis

Jednoducho vedený presný testovací kolík s pružinovým kontaktom pre skúšky na zostavách a teste obvodovej dosky. Skladajú sa z vodivého krytu a pružného kontaktu so snímacou hlavou. Samostatne dodávaná dutinka sa uchytí na plošný spoj alebo plexisklo a na ňu sa nasadí skúšací hrot. Vďaka tomu je výmena skúšacích hrotov maximálne jednoduchá.
