Name: PTR Hartmann 1040-A-1.5N-NI-4.0 presný testovací hrot
Brand: PTR Hartmann
SKU: 737057
Availability: SoldOut

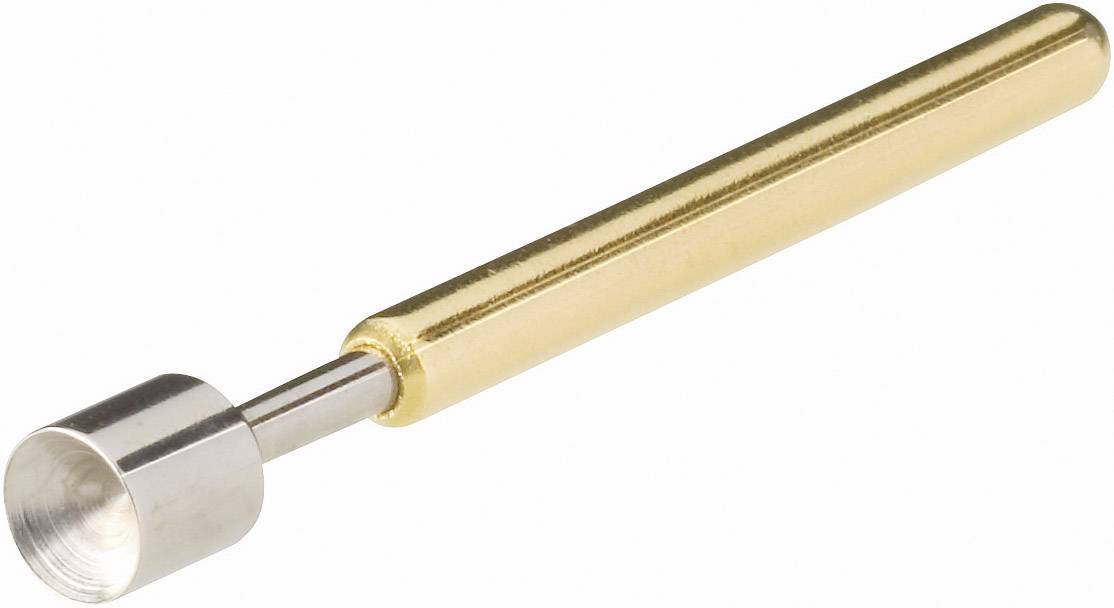

Kovový nástroj so striebornou valcovitou hlavou a zlatistou rukoväťou, pravdepodobne špeciálny nástroj.

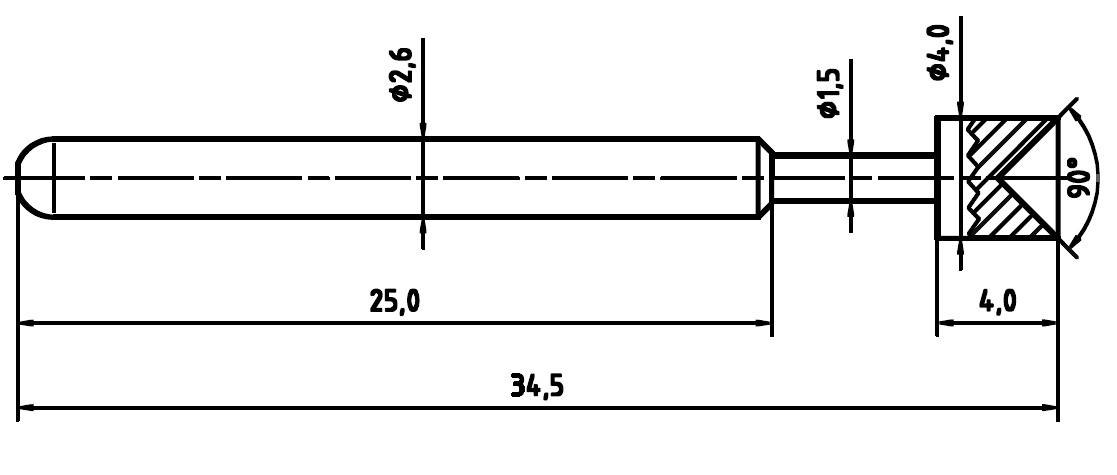

Technický výkres skrutky s rozmermi: dĺžka 34,5, hlava 4 mm výšky, zalomená v uhle 90 stupňov. Priemer variabilný: 2,6 až 4,0 mm.

Schematické znázornenie valcového kolíka s bodom na čelnej ploche, vedľa s písmenom 'A'.

1/3

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Nie je k dispozícii

Celkom (3,79 € / kus)

3,79 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Objemový odpor: ≤ 30 mΩ

Kategória výrobku: presný testovací hrot

Tvar hlavy: A

Dĺžka pinu: 34.5 mm

Menovitý prúd: 5 A

Menovitý prúd - filter: 5 A

Sila pružiny: 1.5 N

Dráha pružiny: 5.5 mm

Raster (rozteč): 4 mm

Spĺňa RoHS: áno

Ø pin: 2.6 mm

Typ: 1040-A-1.5N-NI-4.0

Finálna úprava: nikel

Na stiahnutie

Datasheet

Datasheet 737057 PTR Hartmann 1040-A-1.5N-NI-4.0 presný testovací hrot

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 737057 PTR Hartmann 1040-A-1.5N-NI-4.0 presný testovací hrot

Popis

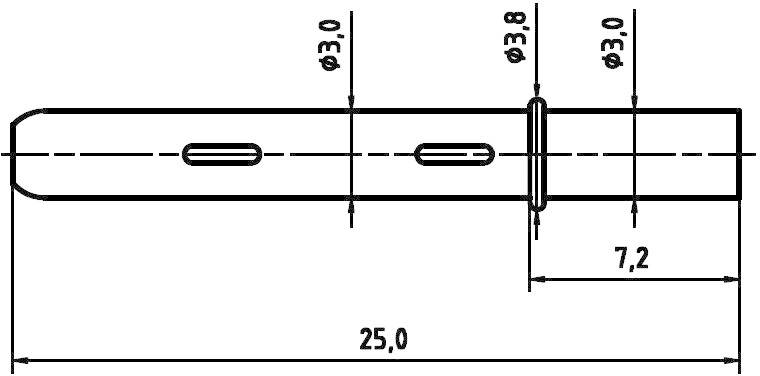

Jednoducho vedené presné testovacie pero s pružinovým kontaktom pre testy na zostavách a testoch obvodových dosiek. Skladajú sa z vodivého krytu a pružného kontaktu so snímacou hlavou. Samostatne dodávaná dutinka sa uchytí na plošný spoj alebo plexisklo a na ňu sa nasadí skúšací hrot. Vďaka tomu je výmena skúšacích hrotov maximálne jednoduchá.

Tento text bol preložený strojovo.
