PTR Hartmann H 1015 C puzdro presného testovacieho hrotu

Technický výkres valcovitej súčiastky s údajmi o dĺžke a priemere: celková dĺžka 23,7 mm, rôzne priemery 12,4 mm, 1,68 mm a 1,83 mm, ako aj rozmery 5,2 mm a 5,9 mm.

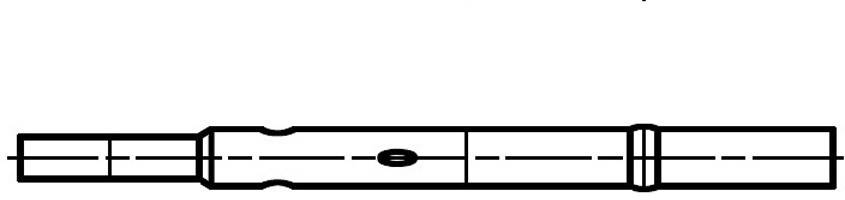

Technický výkres súčasti valcovitého tvaru s rôznymi sekčnými modulmi, charakterizovaný detailnými obrysmi.
1/2
Perokresba/diagram
EAN:
Označenie výrobcu:
Objednávacie číslo:
Nie je k dispozícii
Celkom (0,90 € / kus)
0,90 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Objemový odpor: ≤ 30 mΩ
Kategória výrobku

puzdro presného testovacieho hrotu

Tvar hlavy

C

Dĺžka pinu

25.4 mm

Menovitý prúd

3 A

Menovitý prúd - filter

3 A

Sila pružiny

1.5 N

Dráha pružiny

4.4 mm

Raster (rozteč)

2.54 mm

Spĺňa RoHS

áno

Ø pin

1.37 mm

Typ

H 1015 C

Finálna úprava

zlato

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 737213 PTR Hartmann H 1015 C puzdro presného testovacieho hrotu

Popis

Testovacie kolíky série 1015 pružinových kontaktov pre montážne celky a skúšku dosiek plošných spojov. Objímka s krimpovaným alebo spájkovaným spojom pre sériu 1015.
