Name: PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 11 Raster (rozteč): 7.62 mm 54961110421D 1 ks
Brand: PTR Hartmann
SKU: 3590387
Availability: BackOrder

Sivý a červený elektrický svorkový blok s množstvom pripájacích bodov.

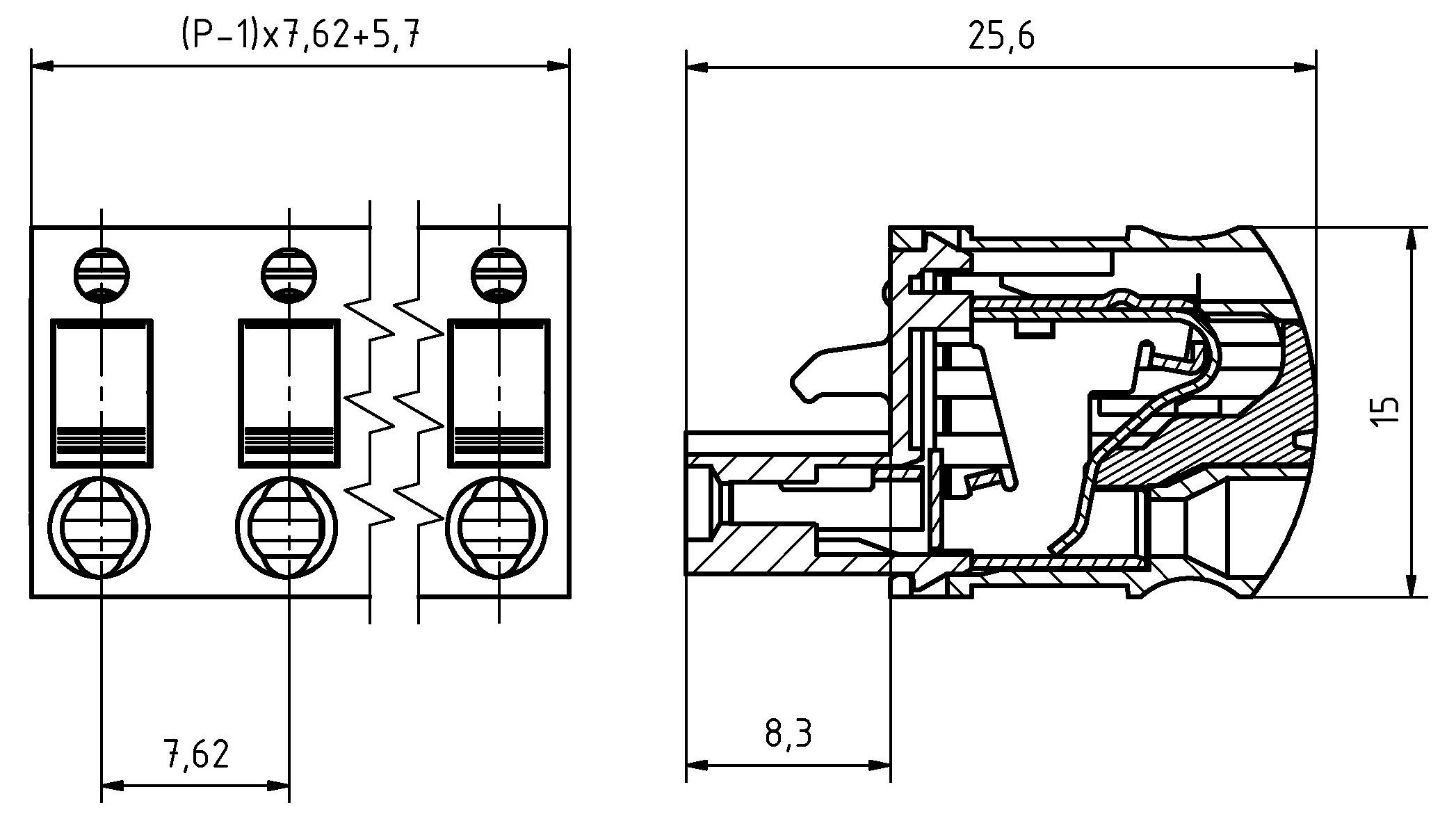

Technický výkres elektrického konektora zobrazujúci predný a bočný pohľad s podrobným rozmeriavaním. Kľúčové rozmery zahŕňajú 25,6, 15, 7,62 a 8,3 mm.

1/2

Ilustračný obrázok

Kategória výrobku

Konektor pre dosku plošných spojov

Prevedenie

konektor plošného spoja

Raster (rozteč)

7.62 mm

Počet pólov

Typ zapojenia konektora

wire to board

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 18. 1. 2027

Počet

Min.: 50

Násobky: 50

Celkom (5,49 € / kus)

274,50 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Konektory DPS 11-pinový RM7,62 mm

Zásuvný konektor
Rozmer rastru: 7.62 mm
Pripojenie vodiča rovnobežne so smerom zapojenia
Kódovanie s kódovacou hviezdou
Uvoľnenie čepele pre jednoduché uvoľnenie upínacieho bodu
Skúšobný bod v každom upínacom bode
S uzamykateľnými háčikmi na zacvaknutie do kolíkovej hlavičky
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Prierez pripojenia (pevný vodič (tuhý)): 0,2 mm² - 2,5 mm²
Prierez pripojenia (jemne lanko (flexibilné): 0,2 mm² - 2,5 mm²
Prierez pripojenia (jemne lankový s dutinkou): 0,25 mm² - 2,5 mm²
Dĺžka odizolovania: 12,0 mm
Trieda horľavosti: UL 94 V-0
Upínacia pružina: Nerezová oceľ
Kontaktná pružina: zliatina medi
Prevádzková teplota: -40 °C (bez mechanického zaťaženia) - 105 °C
Skladovacia teplota: -40 °C - 105 °C

Kategória výrobku: Konektor pre dosku plošných spojov

Prevedenie: konektor plošného spoja

Typ zapojenia konektora: wire to board

Vlastnosti: so skúšobným snímačom

Raster (rozteč): 7.62 mm

Počet pólov: 11

Obsah: 1 ks

Dĺžka izolácie (max.): 12.0 mm

Pripojenie: pružinové pripojenie

Materiál puzdra: PA 6,6

Číslo výrobcu: 54961110421D

Farba: čadičovo sivá

Materiál kontaktu: zliatina medi

Dĺžka: 81.90 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Spĺňa RoHS: áno

Max. teplota: 105 °C

Min. teplota: -40 °C

Typ: AKZ4961/11KD-7.62-BASALTGRAU
