Name: PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 12 Raster (rozteč): 5.08 mm 54951122421D 1 ks Piece
Brand: PTR Hartmann
SKU: 3590382
Availability: BackOrder

Sivý priemyselný konektor so šiestimi kruhovými portmi a šiestimi červenými tlačidlovými svorkami, používaný na zabezpečené zapojenie káblov.

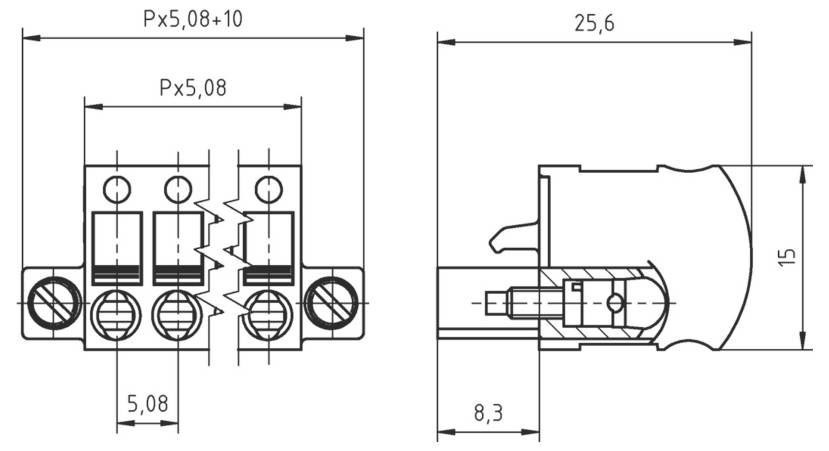

Technický výkres 3-pinového svorkovnicového bloku. Pohľady spredu a z boku s rozmermi: výška 15, šírka 25,6 a rozstup pinov 5,08 mm.

1/2

Ilustračný obrázok

Kategória výrobku

Konektor pre dosku plošných spojov

Raster (rozteč)

5.08 mm

Počet pólov

Druh obalu

Piece

Vlastnosti

kódovacie

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 18. 1. 2027

Počet

Min.: 50

Násobky: 50

Celkom (4,79 € / kus)

239,50 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Konektory DPS 12-pinový RM5,08 mm

Zásuvný konektor
Rozmer rastru: 5.08 mm
Pripojenie vodiča rovnobežne so smerom zapojenia
Kódovanie s kódovacou hviezdou
S uzamykateľnými háčikmi na zacvaknutie do kolíkovej hlavičky
Uvoľnenie čepele pre jednoduché uvoľnenie upínacieho bodu
S montážnou prírubou
Skúšobný bod v každom upínacom bode
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Prierez pripojenia (pevný vodič (tuhý)): 0,2 mm² - 2,5 mm²
Prierez pripojenia (jemne lanko (flexibilné): 0,2 mm² - 2,5 mm²
Prierez pripojenia (jemne lankový s dutinkou): 0,25 mm² - 2,5 mm²
Dĺžka odizolovania: 12,0 mm
Trieda horľavosti: UL 94 V-0
Upínacia pružina: Nerezová oceľ
Prírubová skrutka: oceľ
Kontaktná pružina: zliatina medi
Prevádzková teplota: -40 °C (bez mechanického zaťaženia) - 105 °C
Skladovacia teplota: -40 °C - 105 °C

Druh obalu: Piece

Kategória výrobku: Konektor pre dosku plošných spojov

Vlastnosti: kódovacie

Raster (rozteč): 5.08 mm

Počet pólov: 12

Obsah: 1 ks

Dĺžka izolácie (max.): 12.0 mm

Pripojenie: Push-in pripojenie pružinovou svorkou

Materiál puzdra: PA 6,6

Číslo výrobcu: 54951122421D

Farba: čadičovo sivá

Materiál kontaktu: zliatina medi

Dĺžka: 70.96 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.2 mm²

Spĺňa RoHS: áno

Max. teplota: 105 °C

Min. teplota: -40 °C

Typ: AKZ4951/12FKD-5.08-BASALTGRAU

Varianty(Všetky ceny sú s DPH)

Počet pólov

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 12 Raster (rozteč): 5.08 mm 54951122421D 1 ks Piece

Objednávacie číslo:3590382

Doručenie: Po 18. 1. 2027

Conrad Electronic

Tento produkt

Min.: 50

Násobky: 50

4,79 €^*

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 10 Raster (rozteč): 5.08 mm 54951100421D 1 ks Piece

Objednávacie číslo:3590368

Doručenie: Po 18. 1. 2027

Conrad Electronic

Min.: 50

Násobky: 50

3,99 €^*

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 10 Raster (rozteč): 5.08 mm 54951102421D 1 ks Piece

Objednávacie číslo:3590380

Doručenie: Po 18. 1. 2027

Conrad Electronic

Min.: 50

Násobky: 50

4,29 €^*

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 11 Raster (rozteč): 5.08 mm 54951110421D 1 ks Piece

Objednávacie číslo:3590369

Doručenie: Po 18. 1. 2027

Conrad Electronic

Min.: 50

Násobky: 50

4,29 €^*

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 11 Raster (rozteč): 5.08 mm 54951112421D 1 ks Piece

Objednávacie číslo:3590381

Doručenie: Po 18. 1. 2027

Conrad Electronic

Min.: 50

Násobky: 50

4,79 €^*

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 12 Raster (rozteč): 5.08 mm 54951120421D 1 ks Piece

Objednávacie číslo:3590370

Doručenie: Po 18. 1. 2027

Conrad Electronic

Min.: 50

Násobky: 50

4,79 €^*

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 7 Raster (rozteč): 5.08 mm 54951070421D 1 ks Piece

Objednávacie číslo:3590365

Doručenie: Po 18. 1. 2027

Conrad Electronic

Min.: 50

Násobky: 50

2,79 €^*

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 7 Raster (rozteč): 5.08 mm 54951072421D 1 ks Piece

Objednávacie číslo:3590377

Doručenie: Po 18. 1. 2027

Conrad Electronic

Min.: 50

Násobky: 50

3,29 €^*

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 8 Raster (rozteč): 5.08 mm 54951080421D 1 ks

Objednávacie číslo:3590366

Doručenie: Po 18. 1. 2027

Conrad Electronic

Min.: 50

Násobky: 50

3,29 €^*

PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 8 Raster (rozteč): 5.08 mm 54951082421D 1 ks Piece

Objednávacie číslo:3590378

Doručenie: Po 18. 1. 2027

Conrad Electronic

Min.: 50

Násobky: 50

3,79 €^*

Na stiahnutie

Datasheet

Datasheet 3590382 PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 12 Raster (rozteč): 5.08 mm 54951122421D 1 ks Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3590382 PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 12 Raster (rozteč): 5.08 mm 54951122421D 1 ks Piece

Popis

this an historic product which is not available, thus not updated anymore

Popis
