Name: PTR Hartmann Konektor pre dosku plošných spojov Počet pólov 7 Raster (rozteč): 5 mm 53950070001D 1 ks Piece
Brand: PTR Hartmann
SKU: 3590395
Availability: BackOrder

Zelený konektorový blok svoriek s ôsmimi otvormi na elektrické vodiče, používaný na spojenia obvodov v elektronických zariadeniach.

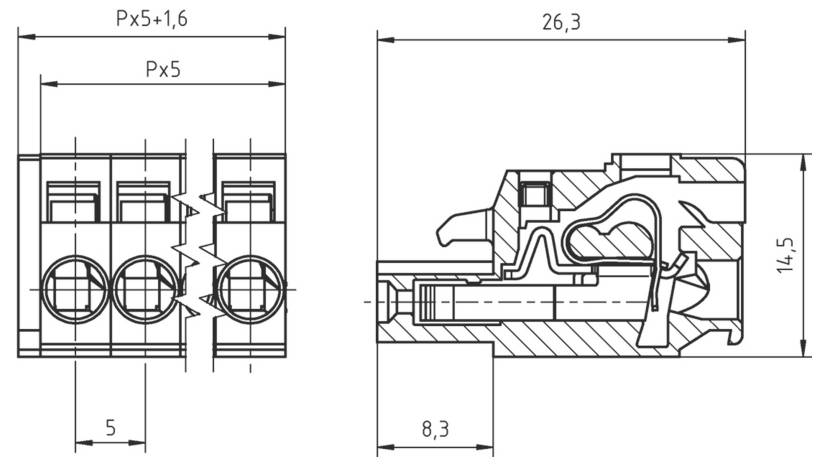

Technický výkres konektora: rozmery zahŕňajú dĺžku 26,3 mm, výšku 14,5 mm a rôzne označené časti a merania.

1/2

Ilustračný obrázok

Kategória výrobku

Konektor pre dosku plošných spojov

Raster (rozteč)

5 mm

Počet pólov

Druh obalu

Piece

Vlastnosti

sa západkovými nosy

Datasheety: (PDF)

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 18. 1. 2027

Počet

Min.: 50

Násobky: 50

Celkom (3,29 € / kus)

164,50 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Konektor DPS 7-pinový RM5.0mm

Sieťový modul: 5.0 mm
Kódovanie s kódovacou hviezdou
Princíp napínacej pružiny
Skúšobný bod v každom upínacom bode
S uzamykateľnými háčikmi na zacvaknutie do kolíkovej hlavičky
Tento text bol preložený strojovo.

Dodatočné informácie:

Technické parametre

Prierez pripojenia (pevný vodič (tuhý)): 0,08 mm² - 2,5 mm²
Prierez pripojenia (jemne lanko (flexibilné): 0,08 mm² - 2,5 mm²
Prierez pripojenia (jemne lankový s dutinkou): 0,14 mm² - 1,5 mm²
Dĺžka odizolovania: 8,5 mm
Trieda horľavosti: UL 94 V-0
Kontaktná pružina: zliatina medi
Pružina klietky: Nehrdzavejúca oceľ
Prevádzková teplota: -40 °C (bez mechanického zaťaženia) - 105 °C
Skladovacia teplota: -40 °C - 105 °C

Druh obalu: Piece

Kategória výrobku: Konektor pre dosku plošných spojov

Vlastnosti: sa západkovými nosy

Raster (rozteč): 5 mm

Počet kontaktov v rade: 7

Počet pólov: 7

Obsah: 1 ks

Dĺžka izolácie (max.): 8.5 mm

Materiál puzdra: PA 6,6

Číslo výrobcu: 53950070001D

Farba: zelená

Materiál kontaktu: zliatina medi

Dĺžka: 36.60 mm

Maximálny prierez: 2.5 mm²

Prierez min: 0.08 mm²

Spĺňa RoHS: áno

Max. teplota: 105 °C

Min. teplota: -40 °C

Typ: AK3950/7-5.0-GRÜN
