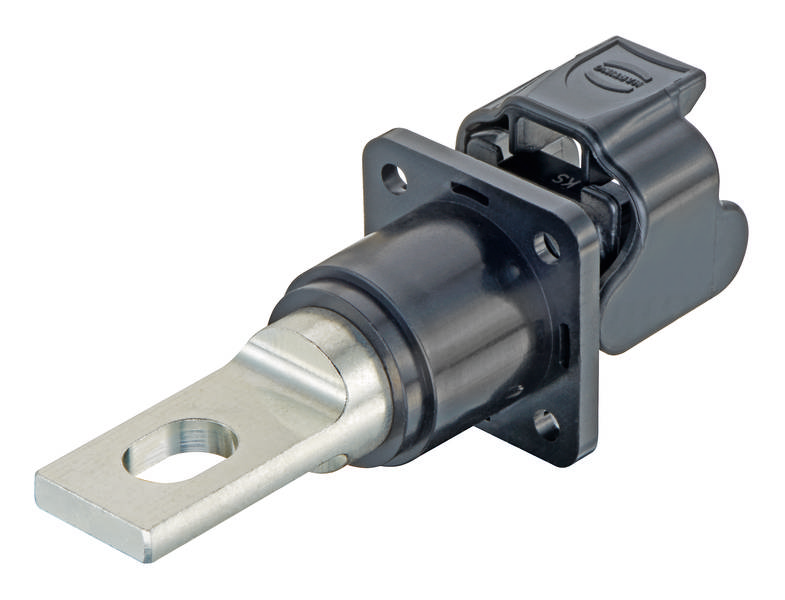

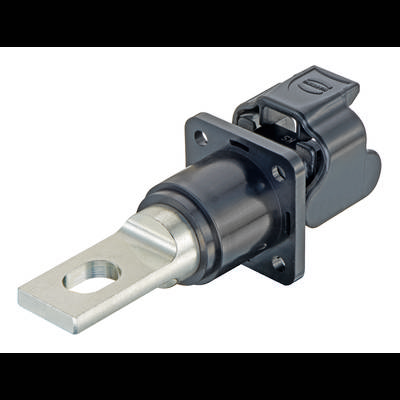

púzdro 09 93 001 0303 09930010303 HARTING 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
púzdro
Materiál puzdra
polyamid
Typ
09 93 001 0303
Číslo výrobcu
09930010303
Vlastnosti
pozdĺžny strmeň
Datasheety: (PDF)
Množstevná cena (Ks)
Zľava
Cena balenia (bez DPH.)
1
-
21,94 €
3
4% = 0,95 €
20,99 €
5
6% = 1,33 €
20,61 €
10
7% = 1,58 €
20,36 €
25
9% = 1,87 €
20,07 €
50
10% = 2,19 €
19,75 €
Množstevné zľavy sa líšia podľa predajcu
Ušetríte 0,00 €
Počet
Celkom (21,94 € / kus)
21,94 €
bez DPH.
Technické parametre
- Séria: Han® S
- Počet kontaktov: 1
- Typ uzamknutia: Pozdĺžna konzola
- Menovitý prúd: 200 A
- Izolačný odpor:> 108Ω
- Kontaktný odpor: ≤ 0,3 mΩ
- Hraničná teplota: -40... +125 °C
- Materiál kontaktov: zliatina medi
- Kontaktná plocha: postriebrená
- Trieda horľavosti materiálu podľa UL 94: V-0
- Normy: IEC 60664-1;EN 45545-2 Požiarna ochrana v koľajových vozidlách;IEC 61984;UL 1973;UL 4128;UL 9540;UL 1977
- Čistá hmotnosť: 40 g
- Označenie: Han® S 200
- Menovité napätie: 1 500 V
- Menovité impulzné napätie: 8 kV
- Stupeň znečistenia: 2
- Požiarna ochrana v koľajových vozidlách: EN 45545-2 (2020-08)
- Oblasť použitia: systémy skladovania energie
- Trieda ochrany podľa IEC 60529: IP40 pri zapojení IP20 pri odpojení (1500 V DC; 1000 V AC)
- Popis puzdra: vrátane kolíkového kontaktu s prípojnicovým pripojením
- Uťahovací moment: 11 Nm
- Typ krytu: kryt na povrch
- Materiál puzdra: polyamid (PA)
- Farba krytu: RAL 9005 (tmavo čierna)
- Poznámka k limitnej teplote: Pri použití ako konektor podľa IEC 61984.
- Počet opätovných uzamknutí: ≥ 500
- Typ
09 93 001 0303
- Kategória výrobku
púzdro
- Číslo výrobcu
09930010303
- Vlastnosti
pozdĺžny strmeň
- Počet kontaktov
1
- Materiál puzdra
polyamid
- Séria
Han® S
- Menovité napätie
1500 V
- Menovitý prúd
200 A
- Pre nástavce / hroty / zdierky
Stiftkontakt
- Obsah
1 ks
- Materiál
zliatina medi
- Pólov
1
IP40
IP20
- Max. teplota
125 °C
- Min. teplota
-40 °C
- Stupeň znečistenia
2
NIE
NIE
Black
Single locking lever
NIE
NIE
Plastic
Other
-40-125 °C
V0
NIE
NIE
Housing extension
IP20
Other
Base unit
None
Na stiahnutie
Datasheet
Datasheet 3001552 púzdro 09 93 001 0303 09930010303 HARTING 1 ks
Datasheet 3001552 púzdro 09 93 001 0303 09930010303 HARTING 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3001552 púzdro 09 93 001 0303 09930010303 HARTING 1 ks
Popis
Montážne puzdro, vrátane kolíkového kontaktu s prípojnicou, pozdĺžna konzola, materiál puzdra: polyamid (PA), RAL 9005 (uhlová čierna)
