Name: Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela 3 mm, 5 mm 20 mA 2.0 V
Brand: Quadrios
SKU: 2899394
Availability: BackOrder

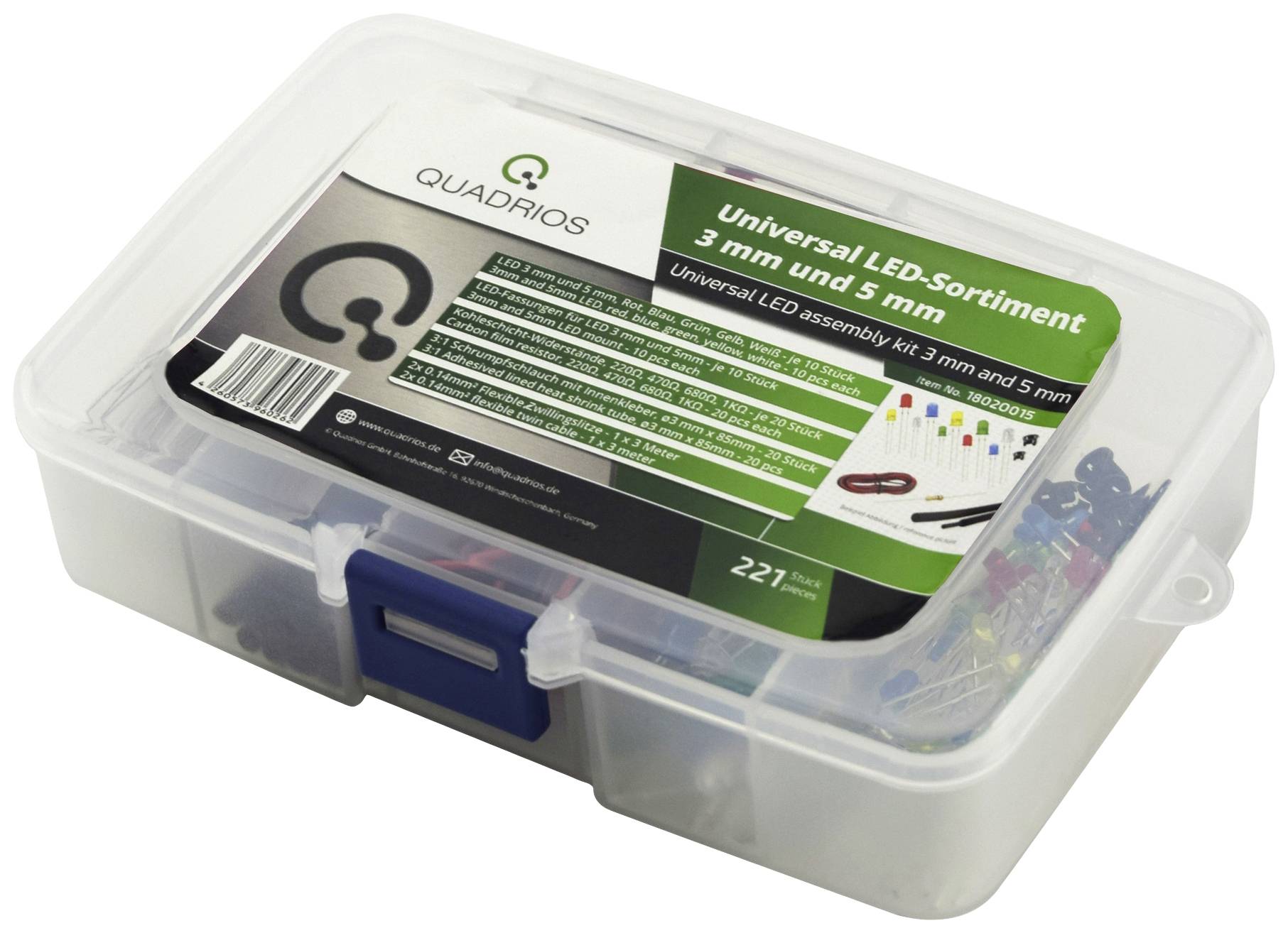

Univerzálny LED sortiment 3 mm a 5 mm v priehľadnej plastovej krabičke s rôznymi farbami a tvarmi LED diód.

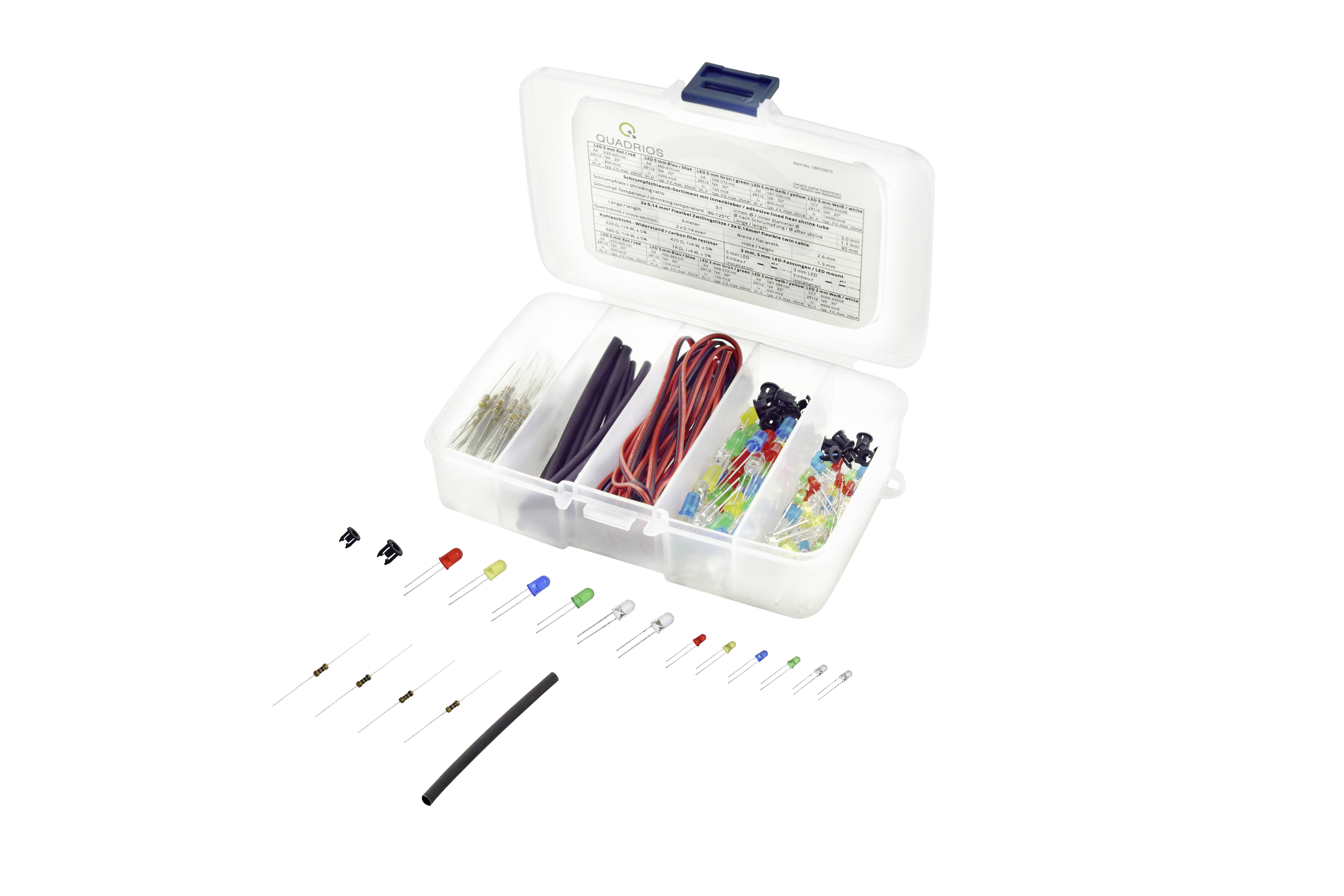

Otvorený plastový kontajner s rôznymi elektronickými komponentmi, ako sú odpory, LED svetlá a káble na bielom pozadí.

Schéma zapojenia pre výpočet predradného odporu LED, zobrazujúce dve príkladové zapojenia so sieťovým napätím, prúdom a vzorcami.

1/3

Kategória výrobku

LED sortiment

Priepustné napätie U (F)

2.0 V

Priepustný prúd I (F)

20 mA

Typ puzdra

3 mm

5 mm

Design

radiálne vývody

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 27. 11.

Počet (Veľkosť balenia 211 dielov)

Set(y)

Min.: 5

Násobky: 5

Celkom (8,99 € / kus)

12,99 €

-31 %

44,95 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

LED sada 3 mm, 5 mm 221 kusov.Vrátane príslušenstva

3 mm a 5 mm LED diódy v červenej/zelenej/žltej/modrej/studenej bielej farbe
Sériové odpory/LED objímky/zmršťovacie trubice/prameň 2x 0,14 mm²
Celkový obsah 221 dielov
Prehľadne zoradené, s technickými údajmi

Dodatočné informácie:

Technické parametre

Farba výrobcu: červená, zelená, žltá, modrá, studená biela,
Plášť: 3/5 mm
Prevedenie: radiálne drôtené
Tvar šošovky: okrúhly
Materiál: červená - medzera, modrá - InGaAIP, zelená - InGaAIP, žltá - medzera, studená biela - InGaAIP,
Dopredné napätie U(F): verzia - 3 mm:, červená - 2,0 V, modrá - 3,0 V, zelená - 2,0 V, žltá - 2,0 V, studená biela - 3,0 V, +, verzia - 5 mm:, červená - 2,0 V, modrá – 3,0 V, zelená – 3,0 V, žltá – 2,0 V, studená biela – 3,0 V,
Dopredný prúd I(F): 20mA
Intenzita svetla I(V): verzia - 3mm:, červená - 600 mcd, modrá - 1500 mcd, zelená - 100 mcd, žltá - 600 mcd, studená biela - 8000 mcd, +, verzia - 5 mm:, červená - 800 mcd, Modrá 2000 mcd, zelená 120 mcd, žltá 800 mcd, studená biela 14000 mcd
Vlnová dĺžka/teplota farby: verzia - 3mm:, červená - 625-635nm, modrá - 460-465nm, zelená - 568-572nm, žltá - 587-590nm, studená biela - 8000-9000K, +, verzia - 5mm:, červená - 620-625nm, modrá - 460-470nm, zelená - 568-572nm, žltá - 587-590nm, studená biela - 7000-9000K,
Vyžarovací uhol: verzia - 3mm:, červená - 30°, modrá - 30°, zelená - 30°, žltá - 30°, studená biela - 30°, +, verzia - 5mm:, červená - 35°, modrá - 35° , zelená - 35°, žltá - 35°, studená biela - 20°,
Farba/dizajn krytu: červená - difúzna, modrá - difúzna, zelená - difúzna, žltá - difúzna, studená biela - číra,
Teplotný rozsah: -25°C - 80°C

Kategória výrobku: LED sortiment

Farba: červená
zelená
žltá
modrá
chladná biela

Priepustné napätie U (F): 2.0 V

Priepustný prúd I (F): 20 mA

Typ puzdra: 3 mm
5 mm

Design: radiálne vývody

Technológia: GaP
InGaAIP

Min. teplota: -25 °C

Max. teplota: 80 °C

Spĺňa RoHS: áno

Obsah: 211 dielov

Na stiahnutie

Datasheet

Datasheet 2899394 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela 3 mm, 5 mm 20 mA 2.0 V

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2899394 Quadrios LED sortiment červená, zelená, žltá, modrá, chladná biela 3 mm, 5 mm 20 mA 2.0 V

Popis

Tento univerzálny rad LED so štandardnými LED s priemerom 3 mm a 5 mm s rôznymi sériovými odpormi, časťami zmršťovacej hadičky (pomer zmršťovania 3:1 s vnútorným lepidlom) a flexibilnými dvojitými vláknami (2x 0,14 mm²), ktoré je možné individuálne narezať na dĺžka je ideálna pre okamžitý začiatok experimentov s polovodičovým svetlom.
Rôzne prevádzkové prúdy (jasy) je možné realizovať odporovými kombináciami paralelného alebo sériového zapojenia alebo zmenou napájacieho napätia. Krátky popis priložených komponentov je zreteľne vytlačený na vnútornej strane veka.
Technický list obsahuje užitočné informácie o sortimente - ale aj dôležité technické podrobnosti o zahrnutých komponentoch. To je jediný spôsob, ako zabezpečiť, že napríklad LED diódy môžu byť prevádzkované v rámci ich špecifických parametrov, pretože komponenty sú jasne špecifikované.
Je potrebné poznamenať, že svetelné diódy musia byť vždy prevádzkované s prúdovým obmedzením, ktoré je možné v praxi vyvinúť pomocou tejto sady.

Tento text bol preložený strojovo.

Rozsah dodávky

10x 3 mm LED diódy (každá farba: červená/zelená/žltá/modrá/teplá biela/studená biela)
10 x 5 mm LED diód (každá farba: červená/zelená/žltá/modrá/teplá biela/studená biela)
20x rezistory z uhlíkovej fólie 0,25 W/ 5% (každá hodnota - 220/470/680 ohmov a 1k ohmov)
10x 3mm LED objímky
10x 5mm LED objímky
20 x 3:1 sekcií zmršťovacej hadičky (rozm. Ø3 mm x 85 mm - s vnútorným lepidlom)
1x flexibilný dvojitý drôt 2x 0,14 mm² (dĺžka 1x 3 metre)
1x krabica na sortiment

Rady

Bežné LED čipy musia byť vždy prúdovo obmedzené sériovými odpormi alebo zdrojmi konštantného prúdu.
