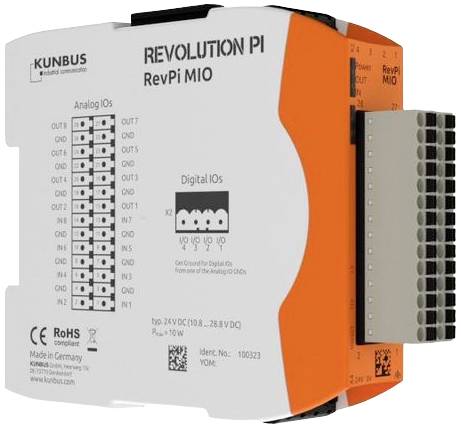

Revolution Pi by Kunbus RevPi MIO PR100323 PLC rozširujúci modul 24 V/DC

8 analógových vstupov a 8 analógových výstupov je možné pripojiť cez 28-pinovú svorkovnicu na prednej strane modulu. Vstupy aj výstupy pracujú s napätím 0 – 10 V. Variabilné spínacie prahy umožňujú analógovým vstupom správať sa ako digitálne vstupy. Pre každý kanál je možné nastaviť prahy spínania. Každý analógový vstup je vysokoimpedančný so vstupným odporom 100 kΩ a má hardvérový filter s medznou frekvenciou 1,5 kHz. Každý vstup je navyše chránený proti ESD impulzom ochrannou diódou. Analógové výstupy môžu byť tiež nakonfigurované na výstup konštantného, vopred definovaného napätia. To umožňuje používať analógové výstupy ako digitálne výstupy a používať logické úrovne až do 10 V. Okrem analógových vstupov a výstupov má RevPi MIO aj 4 digitálne kanály. Každý kanál je možné nakonfigurovať ako digitálny vstup alebo digitálny výstup pomocou konfiguračného nástroja Revolution Pi PiCtory. Je možné nastaviť aj nasledujúce prevádzkové režimy: vstup PWM, meranie impulzov, GPI 24 V, výstup PWM, impulzný výstup & výstup úrovne GPO 24 V. Digitálne vstupy/výstupy sa pripájajú cez 4-pinový konektor na vrchu.

Tento text bol preložený strojovo.
