Name: Rohde KM-36.14.093.9005 N/A čierna (d x š x v) 93 x 19 x 36 mm 5 ks
Brand: Rohde
SKU: 2343721
Availability: BackOrder

Obdĺžnikový zápustný úchyt z čierneho plastu, vsadený do kovového obdĺžnikového rámu.

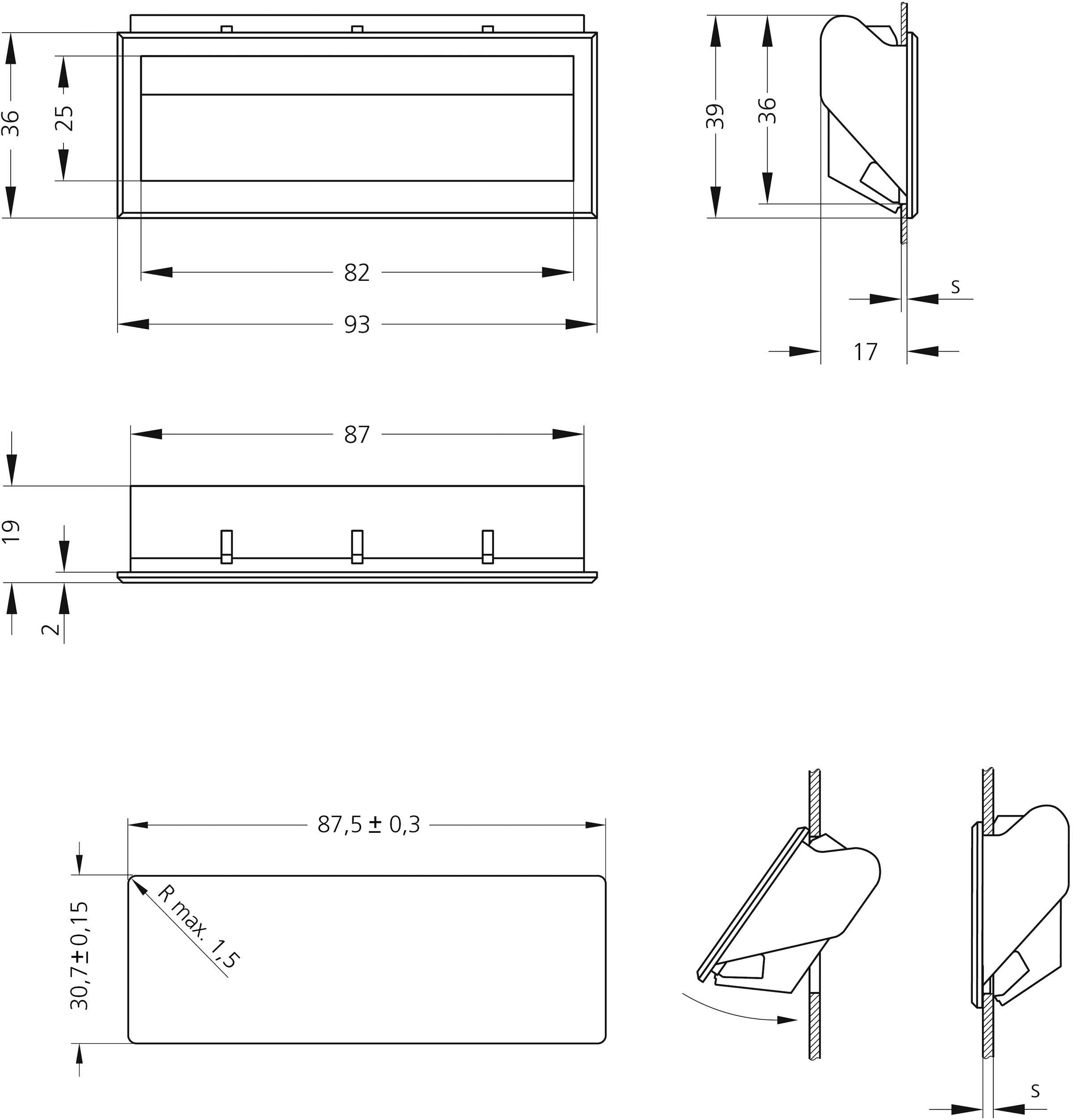

Technický výkres obdĺžnikového príchytku s rozmermi v milimetroch. Zobrazuje predný a bočný pohľad vrátane detailov upevnenia.

1/2

Ilustračný obrázok

Kategória výrobku

zapustená rukoväť

Materiál

ABS

Rozmer.

(d x š x v) 93 x 19 x 36 mm

Šírka

19 mm

36 mm

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet (Veľkosť balenia 5 ks)

Set(y)

Celkom (75,99 € / kus)

75,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Plastová zapustená rukoväť Rohde, materiál ABS, čierna, pre hrúbku plechu 1 mm - 1,4 mm

Obsah: 5 ks.

Technické parametre

Materiál (materiál): ABS
Farba výrobcu: čierna
Spôsob pripevnenia: g: Iné
Názov série: KM-36
Typ držadla (séria): Séria držadiel KM
Priemer otvoru:

Rozmer.: (d x š x v) 93 x 19 x 36 mm

Kategória výrobku: zapustená rukoväť

Materiál: ABS

Šírka: 19 mm

V: 36 mm

Dĺžka: 93 mm

Farba: čierna

Obsah: 5 ks

Max. nosnosť: 400 N

Typ: KM-36.14.093.9005

Na stiahnutie

Datasheet

Datasheet 2343721 Rohde KM-36.14.093.9005 N/A čierna (d x š x v) 93 x 19 x 36 mm 5 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2343721 Rohde KM-36.14.093.9005 N/A čierna (d x š x v) 93 x 19 x 36 mm 5 ks

Popis

Zapustená zapustená rukoväť pre
Zdvíhanie alebo ťahanie.

Materiál a povrch:
ABS, čierny, podobný RAL 9005,
s jemnou štruktúrou vo viditeľnej oblasti.
Konštruktívne vlastnosti:
Jednostranná inštalácia bez dier bez nástrojov
prostredníctvom samosvornosti
Zapustený úchop.
Zhromaždenie:
Zapustená rukoväť vo výstrihu
nastaviť tak, aby horný okraj výrezu
v medzere za sebou
viditeľný povrch držadla.
Potom spodný okraj držadla
Zatlačte do výrezu, kým
toto citeľne zacvakne na miesto.
