Rohde UG-02.100.04 N/A čierna (d x š x v) 114 x 12 x 40 mm 1 sada

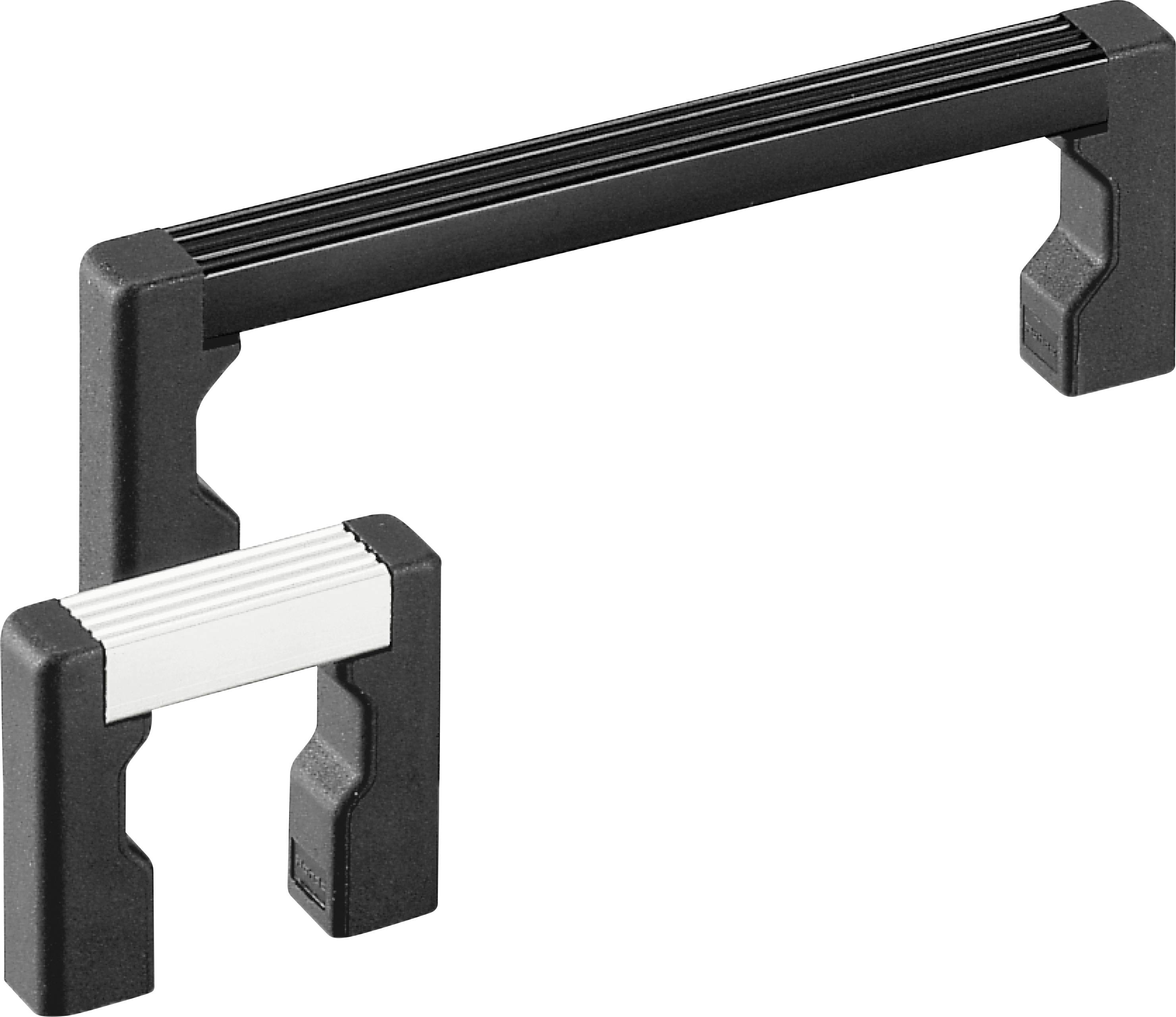

Dva čierne úchyty rôznych veľkostí, jeden s vrúbkovaným povrchom a jeden s hladkým povrchom, na bielom pozadí.

Ilustračný obrázok

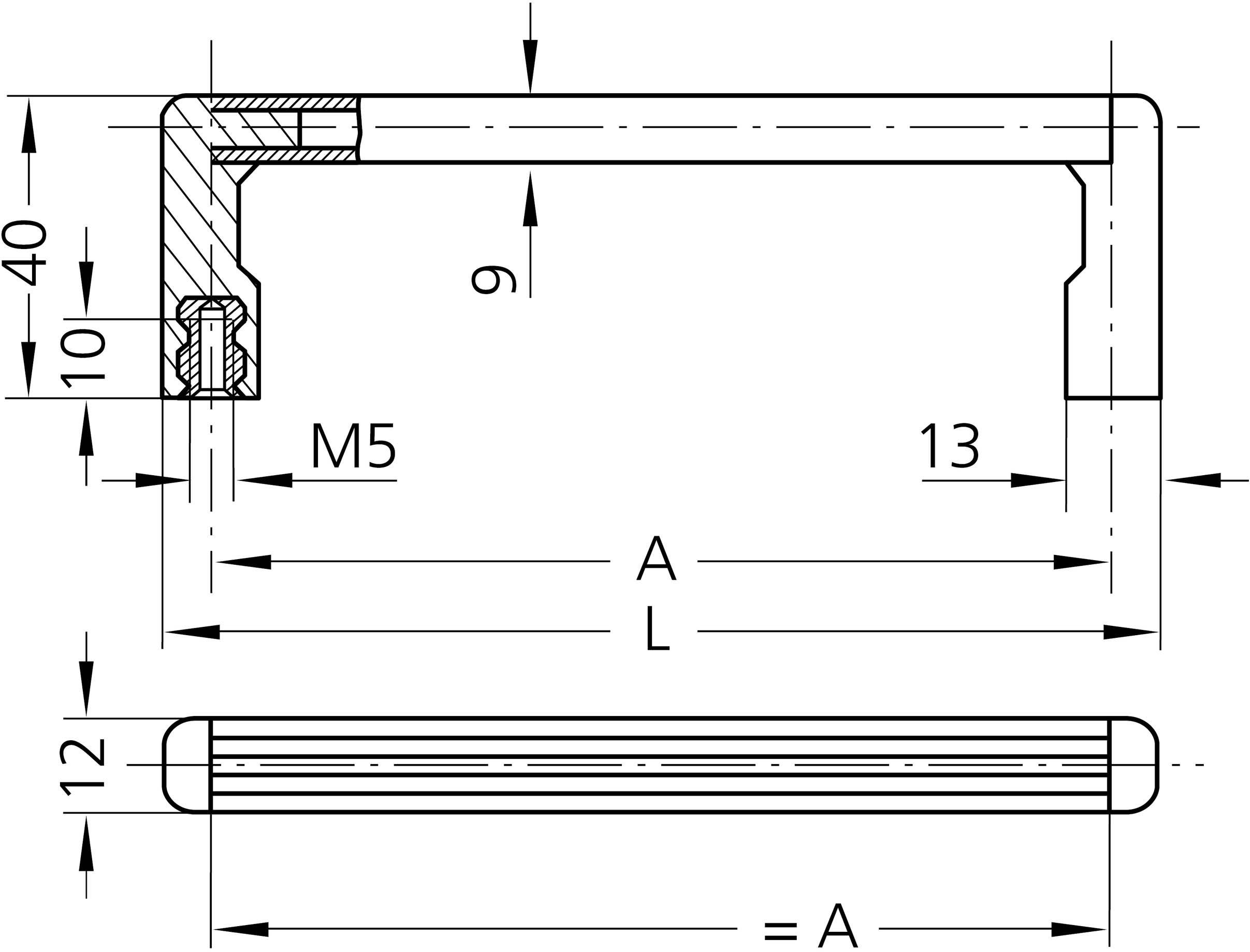

Technický výkres rukoväte s rozmermi: Výška 40 mm, šírka 13 mm, otvor M5, bočný pohľad zobrazuje dĺžku L, šírku A.

1/2

Ilustračný obrázok

Kategória výrobku

rukoväť zariadenia

Materiál

hliník

Rozmer.

(d x š x v) 114 x 12 x 40 mm

Šírka

12 mm

40 mm

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Set(y)

Celkom (50,40 € / kus)

50,40 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Povrchová úprava: elox
Materiál (materiál): AlMgSi 0,5, PA6
Farba výrobcu: nohy a kobylka čierna
Spôsob montáže: vnútorný závit
Názov série: UG-02
Typ držadla (séria): Univerzálne držadlo zariadenia UG-02
Priemer otvoru: M5

Rozmer.: (d x š x v) 114 x 12 x 40 mm

Kategória výrobku: rukoväť zariadenia

Materiál: hliník

Šírka: 12 mm

V: 40 mm

Dĺžka: 114 mm

Rozostup dier: 100 mm

Farba: čierna

Obsah: 1 sada

Ø otvoru: 5 mm

Max. nosnosť: 200 N

Typ: UG-02.100.04

Na stiahnutie

Datasheet

Datasheet 2344406 Rohde UG-02.100.04 N/A čierna (d x š x v) 114 x 12 x 40 mm 1 sada

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2344406 Rohde UG-02.100.04 N/A čierna (d x š x v) 114 x 12 x 40 mm 1 sada

Popis

Univerzálne držadlá zariadenia
UG-02

Nakreslite sériu držadiel Rohde UG
prostredníctvom ich univerzálneho
Uplatniteľnosť. Most a
Nohy sú ako tvarovky
skladateľný. Záleží na
Typy bez
alebo s oceľovou výstužou v
stehná sú vybrané,
to posledné pochádza z dopytu
podľa najvyššej odolnosti
opak.

Materiál a povrch:
Rukoväť vyrobená z hliníka
Profilová trubica.
Rukoväte vyrobené z vysoko odolného materiálu
Polyamid PA 6, sklenená guľa vystužená jemnou štruktúrou (detail
pozri verzie).
Lišta na rukoväti matná a prírodná farba
alebo čierne eloxované.
Popravy:
Typ UG-02
s mosadzným závitovým puzdrom.
Nosnosť:
min. 200 N.
Typ UG-03
s priebežným pozinkovaním
Oceľové jadro.
Nosnosť:
min. 500 N.
Typ UG-04
Zostava skrutiek spredu,
Vystuženie oceľového plechu.

Tento text bol preložený strojovo.
