Rohde UG-03.055.01 N/A čierna, strieborná (d x š x v) 65 x 12 x 40 mm 6 ks

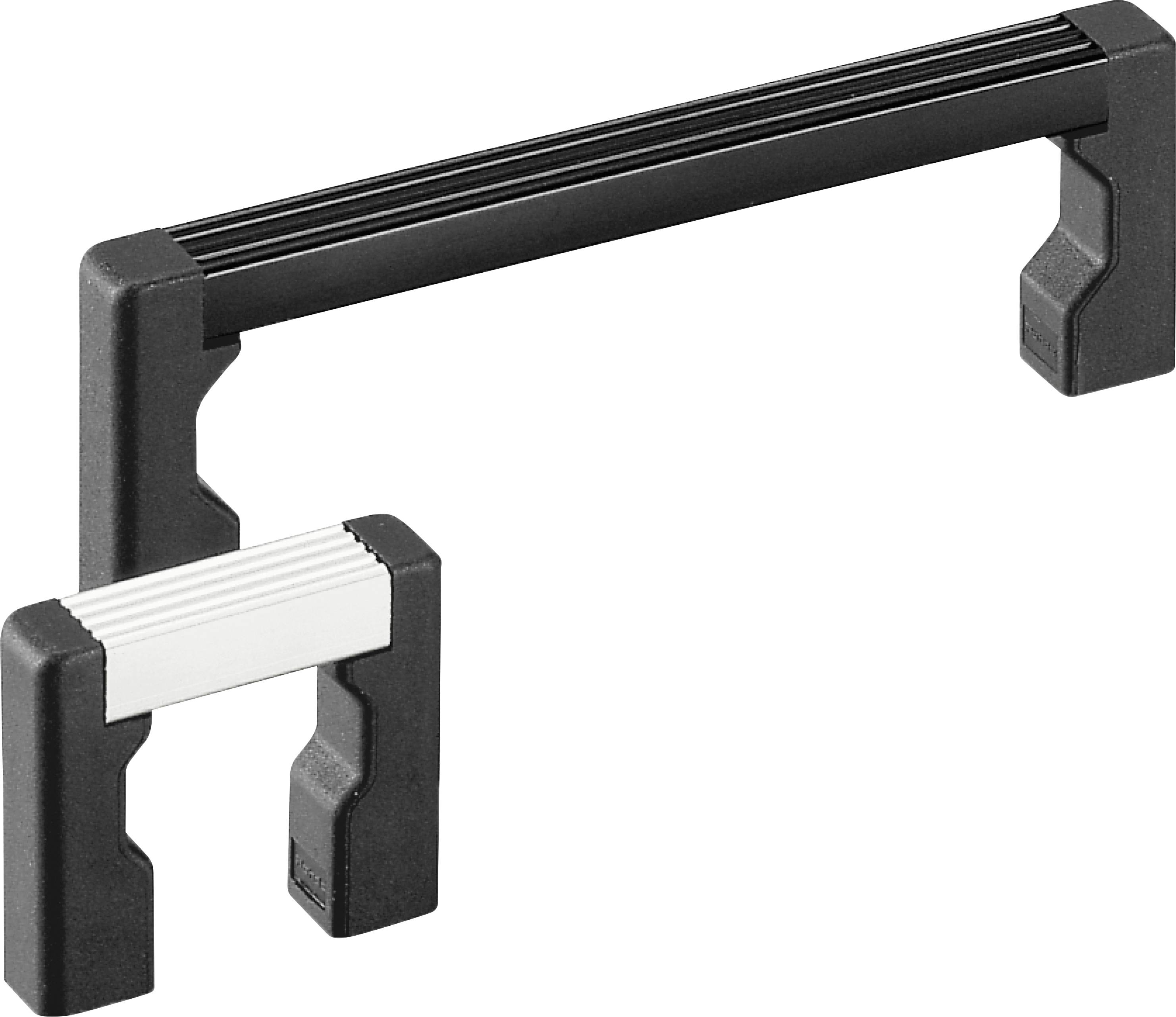

Čierny a biely L-tvarový úchyt na dvere, vhodný pre nábytok alebo zásuvky, s vroubkovaným povrchom pre lepšiu priľnavosť.

Ilustračný obrázok

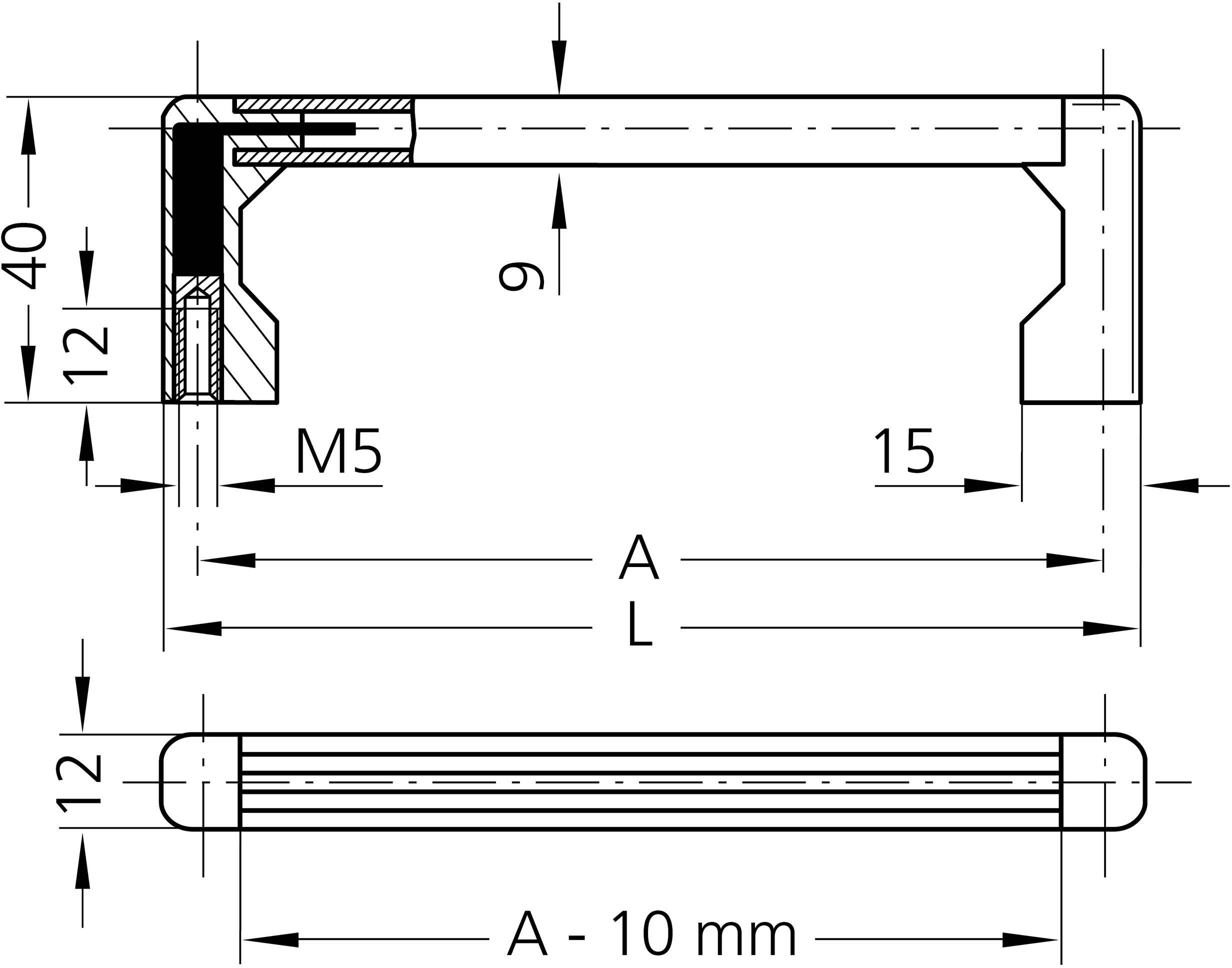

Technický výkres obdĺžnikového kovového profilu s rozmermi: výška 40 mm, šírka 12 mm, vnútorný rozmer 9 mm. Skrutka M5 vyznačená.

1/2

Ilustračný obrázok

Kategória výrobku

univerzálna rukoväť

Materiál

hliník

Rozmer.

(d x š x v) 65 x 12 x 40 mm

Šírka

12 mm

40 mm

Datasheety: (PDF)

Čoskoro k dispozícii

Množstevná cena (Set(y))

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet (Veľkosť balenia 6 ks)

Set(y)

Celkom (60,15 € / kus)

60,15 €

bez DPH.

Nahlásiť právny incident

Hlavné benefity

Univerzálna rukoväť zariadenia Rohde s priebežným oceľovým jadrom

Obsah: 6 ks.

Technické parametre

Povrchová úprava: elox
Materiál (materiál): AlMgSi 0,5, PA6
Farba výrobcu: noha čierna, mostík strieborný
Spôsob montáže: vnútorný závit
Názov série: UG-03
Typ držadla (séria): Univerzálne držadlo zariadenia UG-03
Priemer otvoru: M5

Rozmer.: (d x š x v) 65 x 12 x 40 mm

Kategória výrobku: univerzálna rukoväť

Materiál: hliník

Šírka: 12 mm

V: 40 mm

Dĺžka: 65 mm

Rozostup dier: 55 mm

Farba: čierna
strieborná

Obsah: 6 ks

Ø otvoru: 5 mm

Max. nosnosť: 500 N

Typ: UG-03.055.01

Na stiahnutie

Datasheet

Datasheet 2344413 Rohde UG-03.055.01 N/A čierna, strieborná (d x š x v) 65 x 12 x 40 mm 6 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2344413 Rohde UG-03.055.01 N/A čierna, strieborná (d x š x v) 65 x 12 x 40 mm 6 ks

Popis

Nakreslite sériu držadiel Rohde UG
prostredníctvom ich univerzálneho
Uplatniteľnosť. Most a
Nohy sú ako tvarovky
skladateľný. Záleží na
Typy bez
alebo s oceľovou výstužou v
stehná sú vybrané,
to posledné pochádza z dopytu
podľa najvyššej odolnosti
opak.

Materiál a povrch:
Rukoväť vyrobená z hliníka
Profilová trubica.
Rukoväte vyrobené z vysoko odolného materiálu
Polyamid PA 6, sklenená guľa vystužená jemnou štruktúrou (detail
pozri verzie).
Lišta na rukoväti matná a prírodná farba
alebo čierne eloxované.
Popravy:
Typ UG-02
s mosadzným závitovým puzdrom.
Nosnosť:
min. 200 N.
Typ UG-03
s priebežným pozinkovaním
Oceľové jadro.
Nosnosť:
min. 500 N.
Typ UG-04
Zostava skrutiek spredu,
Vystuženie oceľového plechu.

Tento text bol preložený strojovo.
