Name: scaleo systems bezpečnostné relé S diódou s pólovou ochranou, s LED diódou, s krytom 1 ks Typ 24V 4-fach 4 prepínacie
Brand: scaleo systems
SKU: 3163057
Availability: InStock

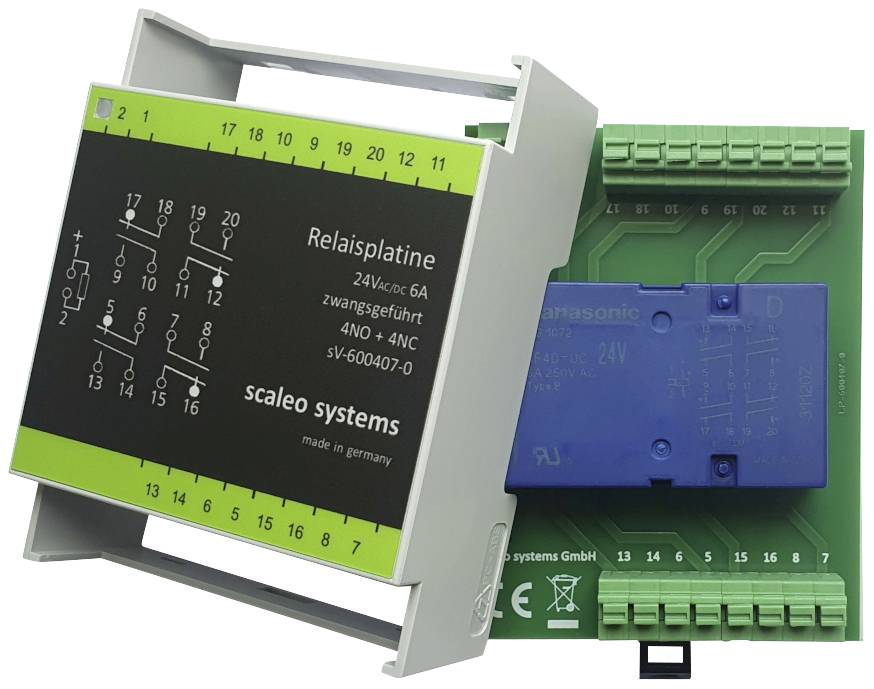

Reléová doska so zelenou a modrou elektronickou komponentou, s označením 'Reléová doska 24Vdc/6A, 4NO + 4NC'.

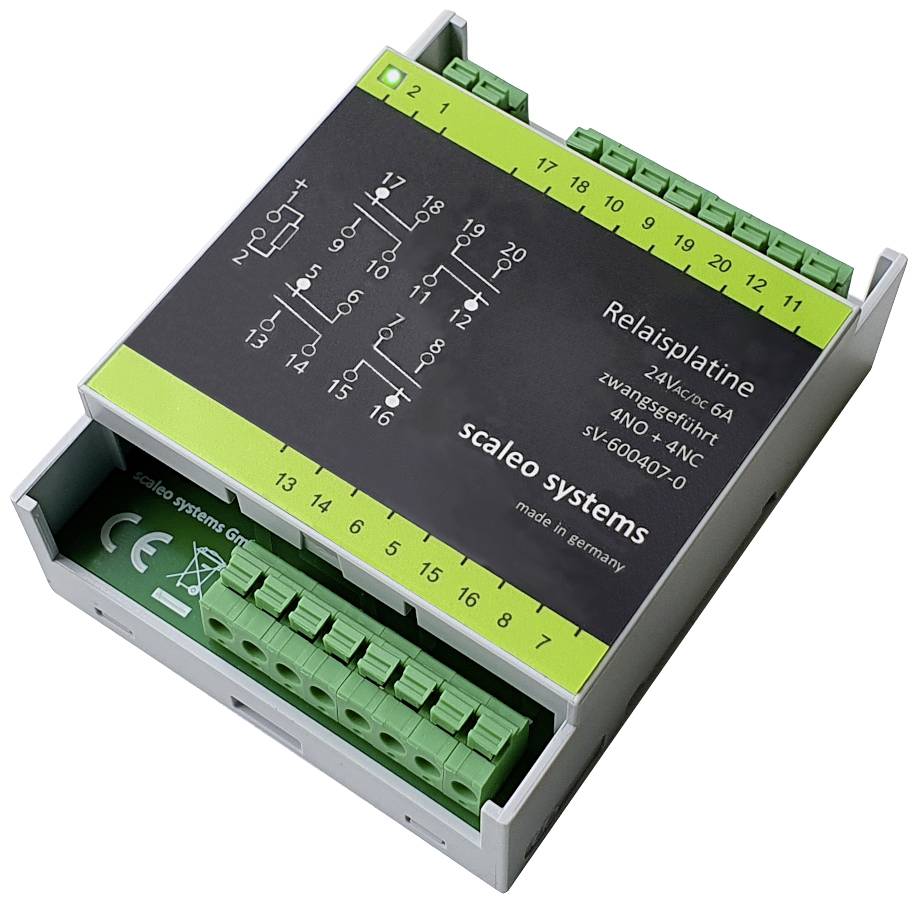

Sivá a zelená riadiaca doska s pripojovacími svorkami a popiskami. Slúži na ovládanie elektrických zariadení, vyrobená v Nemecku.

Biele elektrické pripájacie púzdro so zelenými skrutkovými kontaktmi, vhodné pre káblové prepojenia.

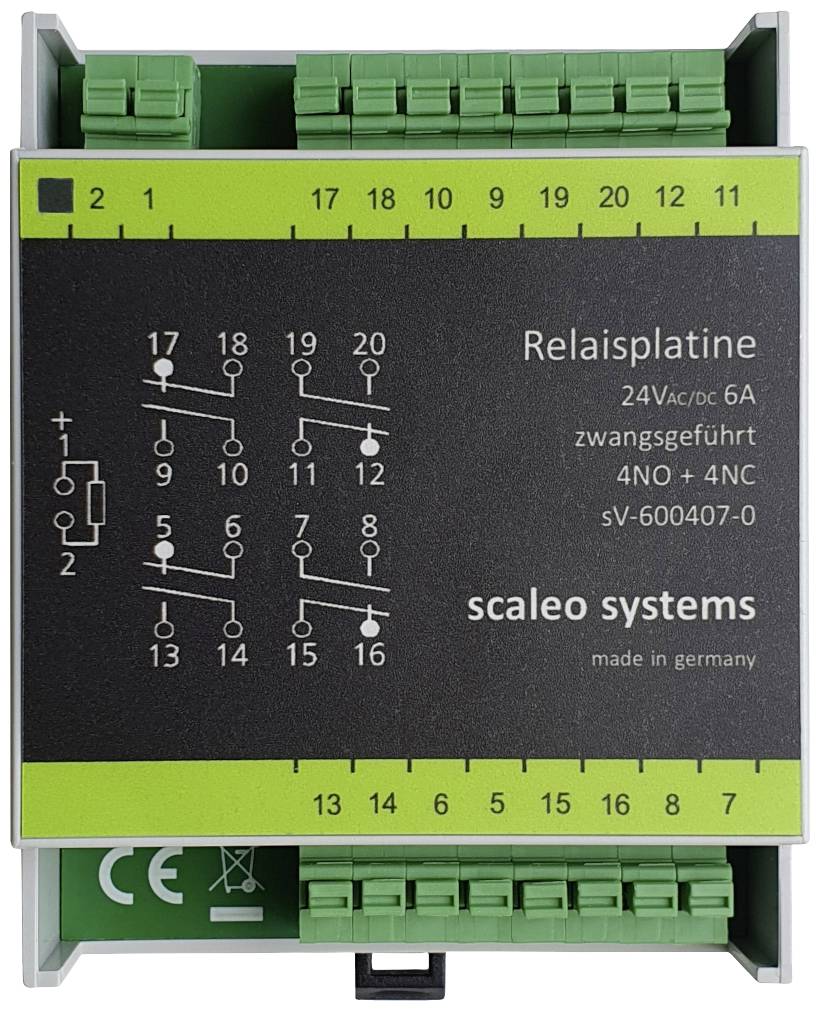

Relé doska so vynúteným vedením, 24V AC/DC, 6A, model sV-600407-0, škálovateľná. Obsahuje symboly pre štyri NO a štyri NC kontakty.

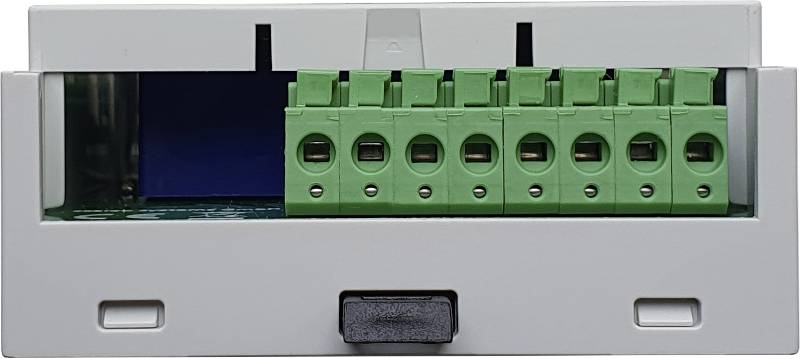

Biele elektronické zariadenie s farebnými zelenými svorkami viditeľnými na prednej strane pre káblové pripojenia.

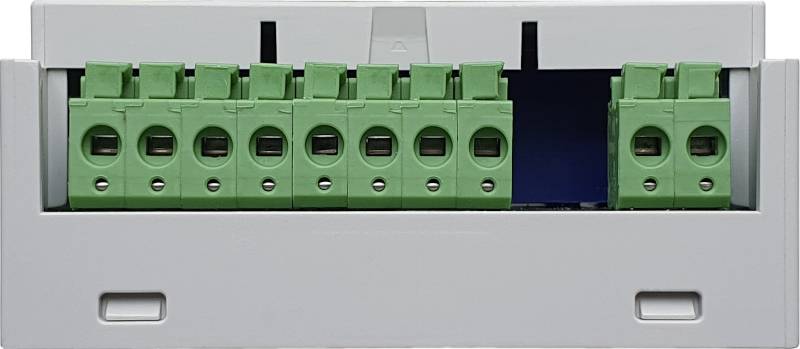

Biela elektrická svorkovnica so zelenými prípojkami, ktorá sa používa na prepojenie vodičov v elektrickom obvode.

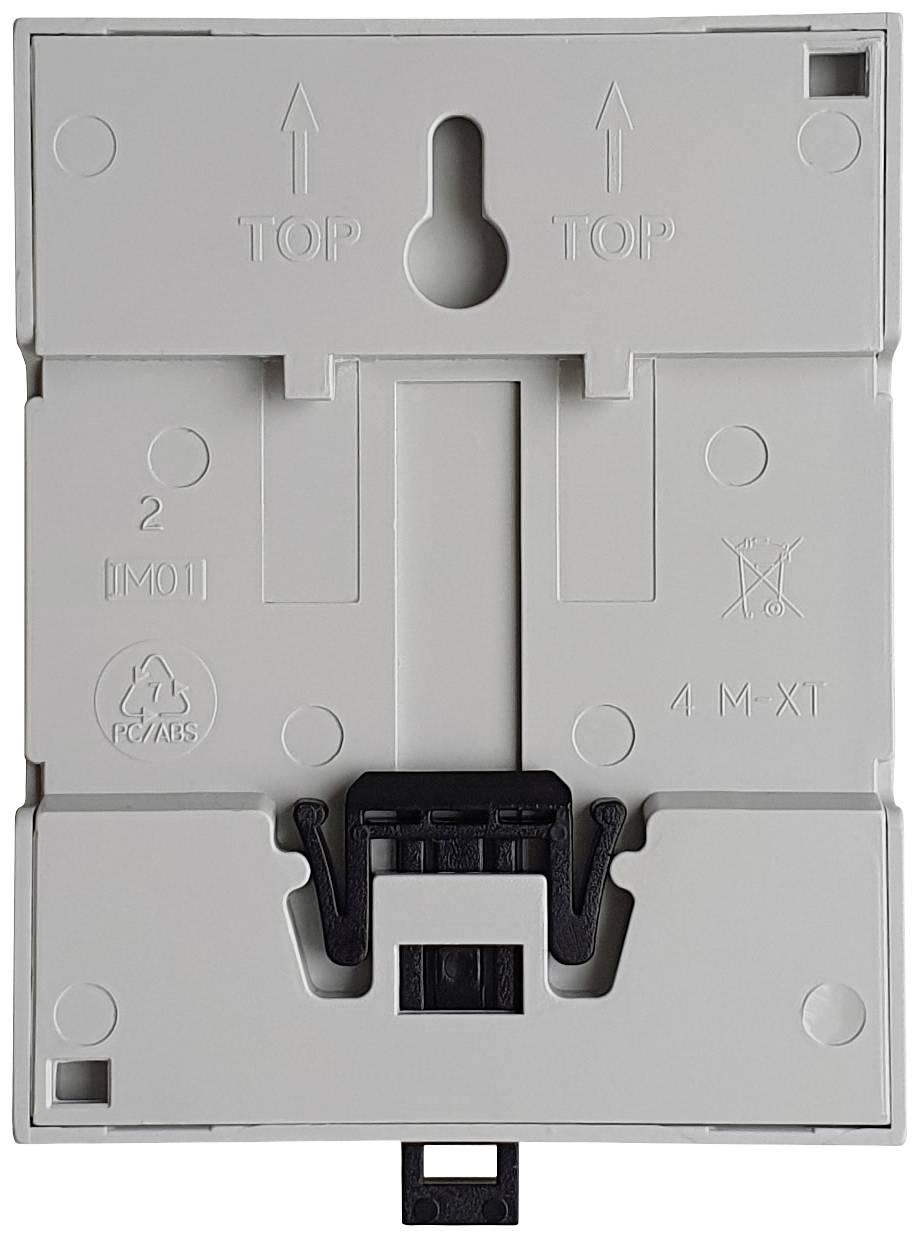

Biela plastová doska na zavesenie na stenu so skrutkovými úchytkami a symbolom recyklácie. Na hornej strane šípky a nápis "TOP".

1/7

Kategória výrobku

bezpečnostné relé

Typ kontaktu

4 prepínacie

Pripojenie

pružinová svorka PE 6,3 x 0,8

Vlastnosti

S diódou s pólovou ochranou

s LED diódou

s krytom

Typ

Typ 24V 4-fach

Datasheety: (PDF)

Doručenie: Po 26. 10.

10 Ks

Počet

Celkom (154,99 € / kus)

154,99 €

s DPH

Doprava zadarmo

Už len 10 Ks skladom!

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Doska bezpečnostného relé 24V/DC, 2 bezpotenciálové prepínacie kontakty

Stavový LED displej, ochrana proti prepólovaniu, bezpečnostné relé

Technické parametre

reléová cievka
Druh napätia: jednosmerné a striedavé napätie
Napätie cievky: 18 - 28 VAC/DC, 24 Vnom
Vstupný výkon: 0,5W
Ochrana proti prepólovaniu: usmerňovač
Stavová LED: zelená, počas aktivácie
Prepnite kontakty
Max. spínacie napätie: 250 Vac
Max. spínaný výkon (odpor): 150W, 1500 VA
Max. trvalý prúd: 6A
Maximálny nábehový prúd: 20 A
Maximálny vypínací prúd: 6A
Odporúčané minimálne zaťaženie: 10V, 10mA
Typický čas odrazu: 4 ms
Dielektrická pevnosť: kontakt/cievka (AC) 2kVeff
Životnosť: 100 spínacích cyklov, mechanická pri zaťažení (odporová)
Kontaktný materiál: AgSn02
Svorky
Najmenší prierez: 28 AWG, 0,09 mm²
Najväčší prierez: 16 AWG, 1,5 mm²
Dĺžka odizolovania: 6 mm
Puzdra
Stupeň znečistenia: 2
Trieda ochrany IP: 20
Typ montáže: DIN lišta, DIN35
Okolie
Skladovacia teplota: -40°C až +80°C
Prevádzková teplota: 0°C až +50°C
Použiteľné normy
Elektricko-mechanické Elementárne relé EN 61810-1
Súradnice izolácie: EN 60664-1
EMC: EN 61000, + nižšie. Limity
Smernica pre nízke napätie: EN 60335-1

Kategória výrobku: bezpečnostné relé

Vlastnosti: S diódou s pólovou ochranou
s LED diódou
s krytom

Typ: Typ 24V 4-fach

Min. prevádzkové napätie: 18 V/DC

Prevádzkové napätie max.: 24 V/DC

Prevádzkové napätie: 18 - 24 V/DC

Typ kontaktu: 4 prepínacie

Spínacie napätie (max.): 250 V/AC

Spínací prúd (max.): 6 A

Max. spínací výkon: 150 W

Pripojenie: pružinová svorka PE 6,3 x 0,8

Obsah: 1 ks

Hmotnosť: 130 g

Max. teplota: 50 °C

Min. teplota: 0 °C

Dĺžka: 70 mm

Šírka: 90 mm

V: 32 mm

Rozmer.: (d x š x v) 70 x 90 x 32 mm

Spĺňa RoHS: áno
