Name: Schellenberg 24201 Vhodné pre Schellenberg Standard und Plus
Brand: Schellenberg
SKU: 2522375
Availability: InStock

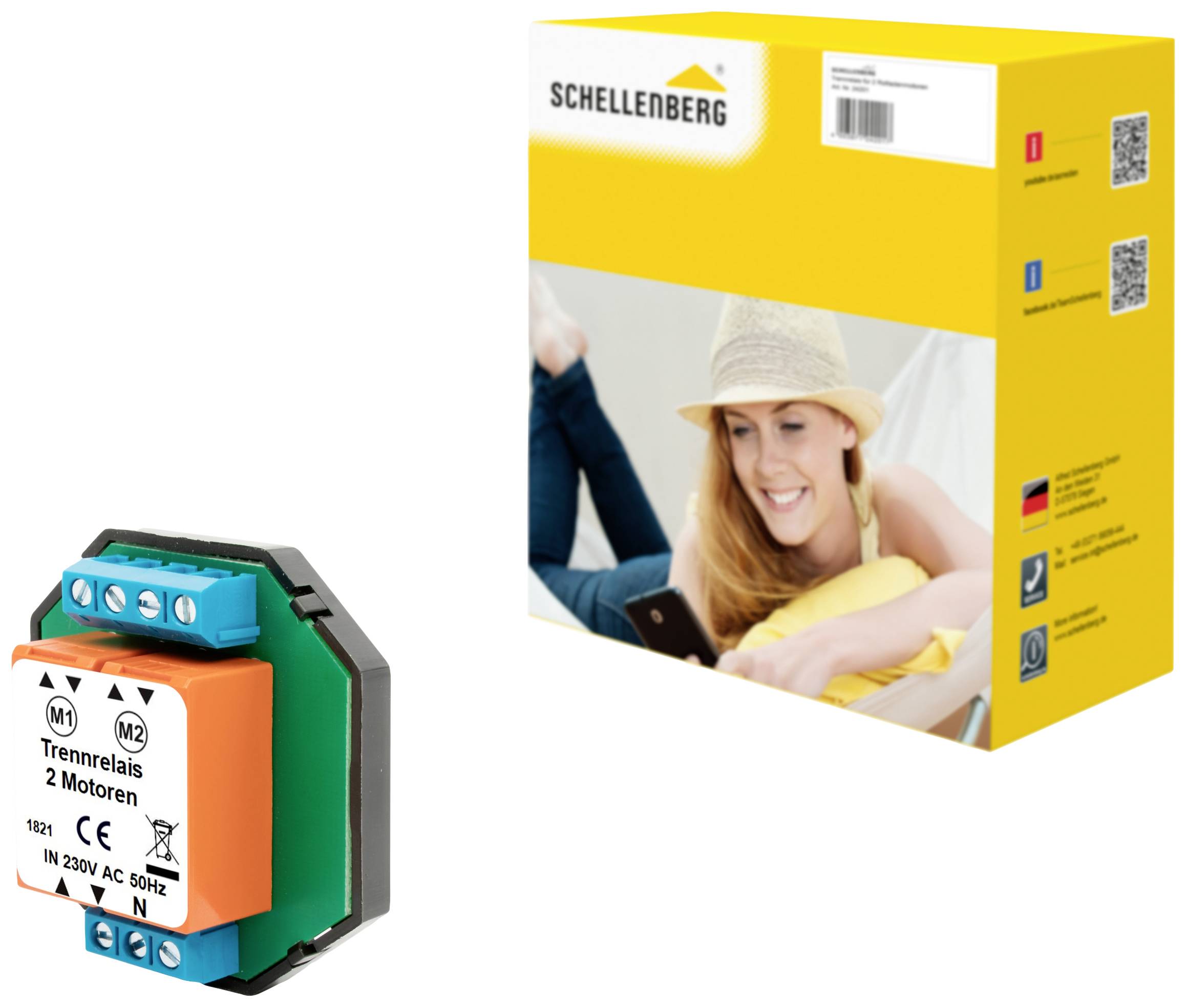

Oddeľovacie relé pre 2 motory od Schellenbergu. Na obrázku je zobrazen reléový modul a obal s usmievajúcou sa ženou v pozadí.

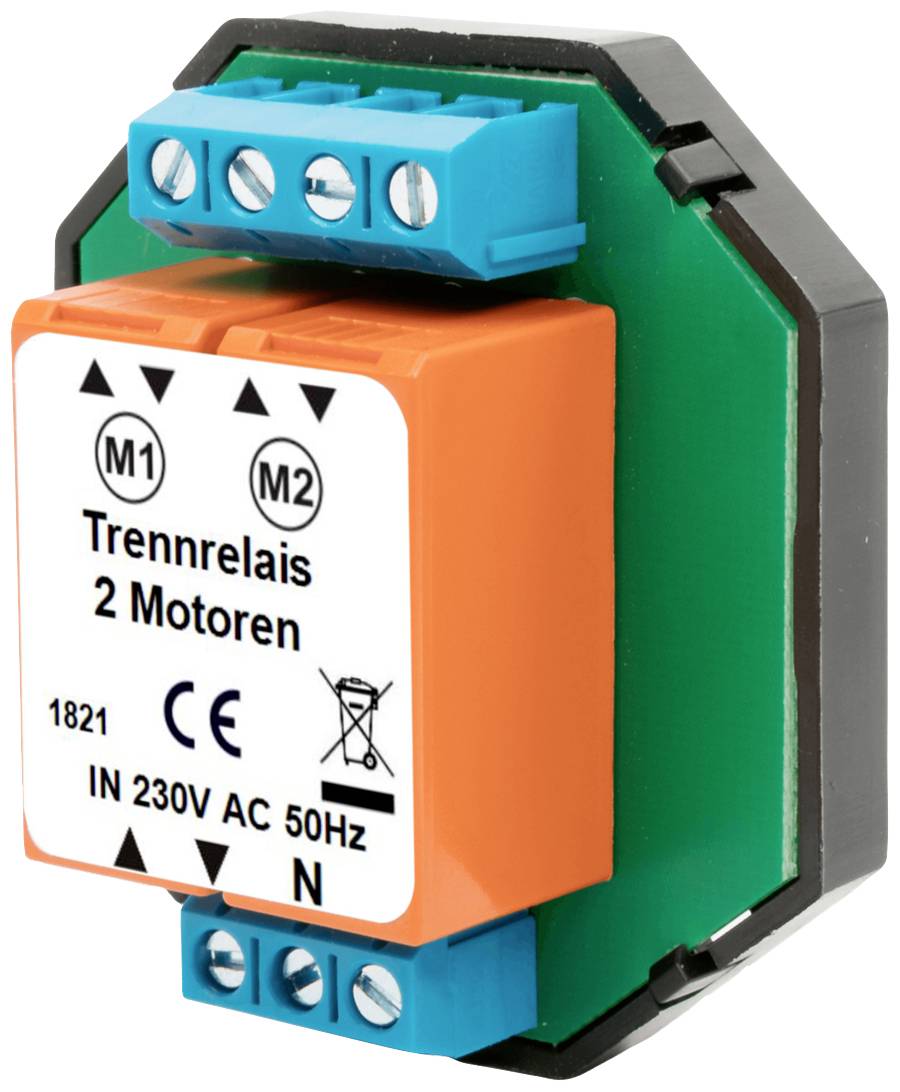

Elektrické odpájacie relé pre dva motory. Označené ako 'Odpájacie relé 2 motory', vhodné pre 230V AC, 50Hz.

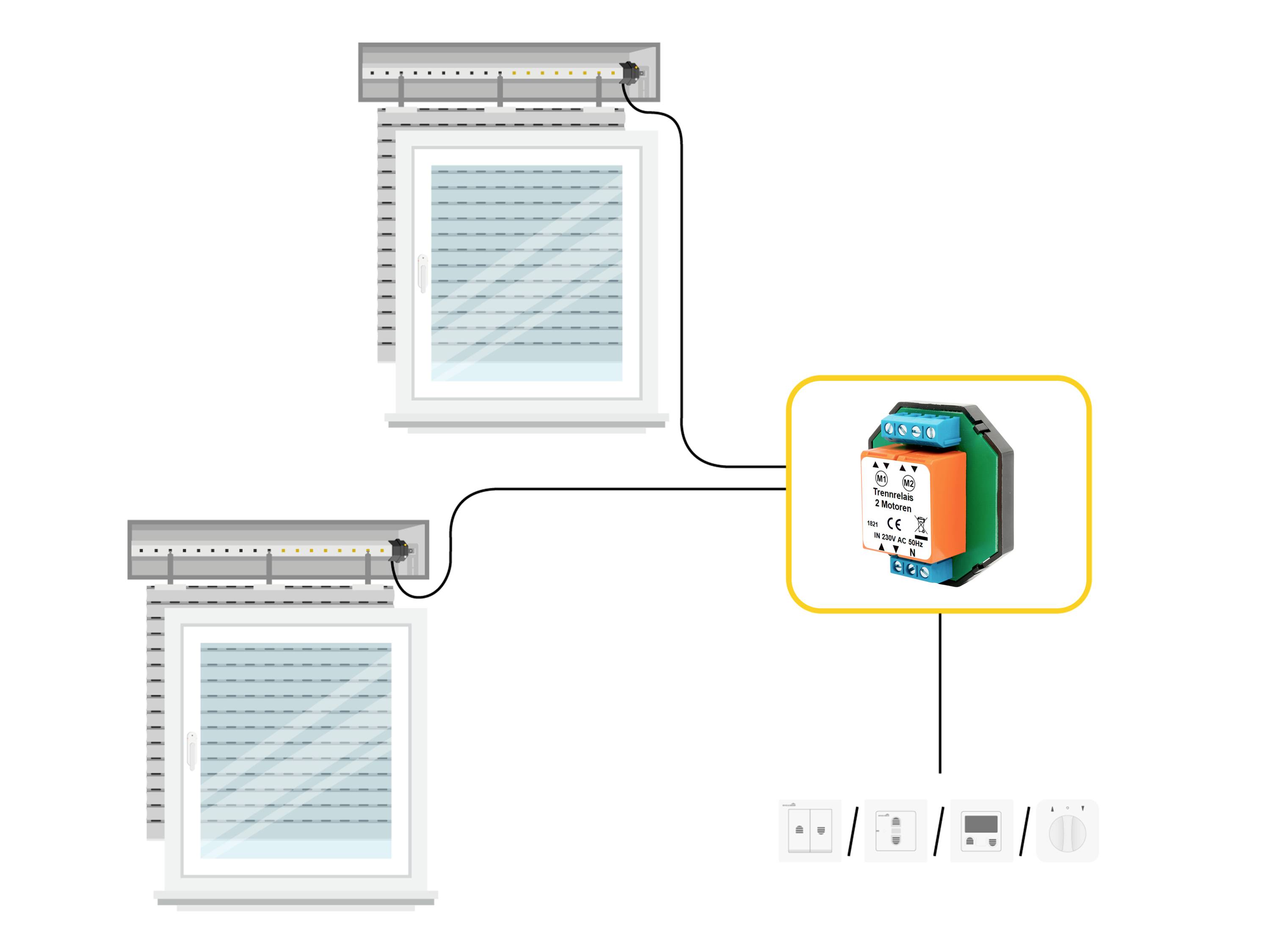

Diagram znázorňuje dva okenné otvory s motorickými roletami, prepojené riadiacou jednotkou. Spínače a senzory ovládajú žalúzie.

Ruka obsluhuje vypínač na stene vedľa okna; Text hore: 'dva motory roliet ovládané centrálnym vypínačom/časovým spínačom'.

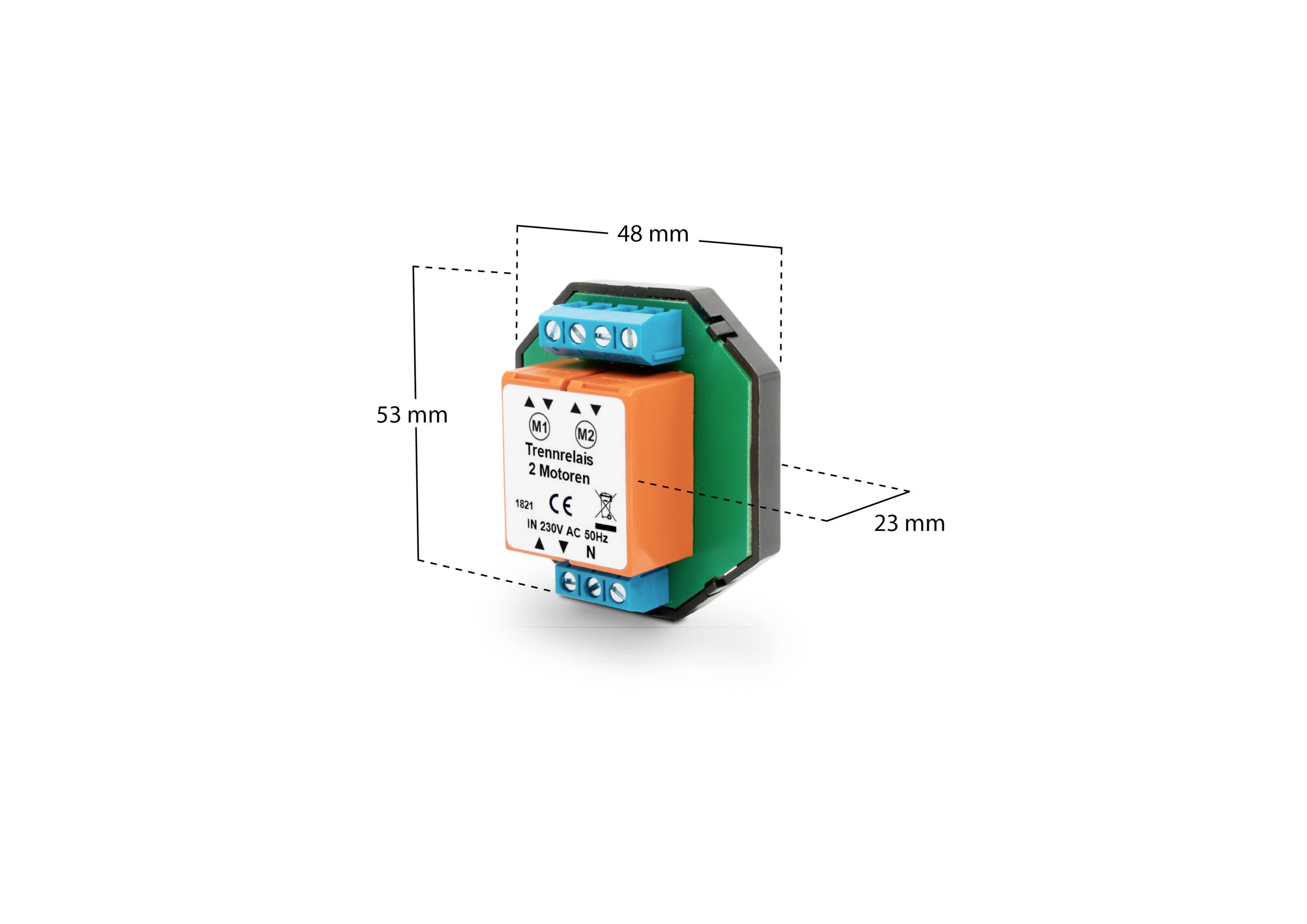

Na obrázku je elektronické zariadenie s rozmermi 48 mm x 53 mm x 23 mm. Je umiestnené v plastovom kryte s pripojovacinovými svorkami.

1/5

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 29. 10.

32 Ks

Počet

Celkom (26,99 € / kus)

26,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Roletové izolačné relé Schellenberg, centrálne, 2-násobné

Súčasné ovládanie dvoch motorov roliet
Ideálne pre rúrkové motory Schellenberg STANDARD a PLUS
Celková spínacia kapacita max. 6 A (3 A na pohon)

Technické parametre

Sieťové napätie: 230 V AC / 50 H
Stupeň krytia: IP20, pre suché interiéry
Prevedenie: zapustené
Spínaný prúd (indukčný): 6 A / 2 x 3 A
spotreba prúdu: 10 mA
Pripojovacia svorka: 0,5 - 2,5 mm² pevný kábel, 0,5 - 1,5 mm²
Jemne splietaný kábel s koncovkou
Stupeň znečistenia: 1 (IEC 60664-1)
Prepätie: 3 (IEC 60664-1)
Teplotný rozsah: 0 °C až +60 °C
Inštalácia do krabice pod omietku s Ø 60 mm a hĺbkou 40 mm
Inštalácia do krabice na povrch s rozmermi minimálne 70 x 70 mm

Kategória výrobku: relé

Vhodné pre: Schellenberg Standard und Plus

Prevádzkové napätie: 230 V

Spôsob montáže: pod omietku

Šírka: 52.4 mm

V: 48.4 mm

Hĺbka: 22.4 mm

Rozmer.: (š x v x h) 52.4 x 48.4 x 22.4 mm

Základná stanica: nežiadaný

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2522375 Schellenberg 24201 Vhodné pre Schellenberg Standard und Plus

Popis

Izolačné relé žalúzie je potrebné, ak chcete ovládať dva motory žalúzií súčasne, napríklad pomocou spínača. Je ideálny pre skupinové ovládanie trubkových motorov Schellenberg modelov STANDARD alebo PLUS, ale možno ho použiť aj pre podobné roletové motory iných výrobcov. Izolačné relé rolety vyžaduje prevádzkové napätie 230 V AC / 50 Hz a má celkovú spínaciu kapacitu maximálne 6 A, čo zodpovedá 3 A na motor rolety. 2-násobné roletové relé sa inštaluje do krabice pod omietku s priemerom 60 mm a hĺbkou 40 mm a je vhodné len do suchých interiérov. Alternatívne je možné ho inštalovať do nástennej rozvodnej krabice s rozmermi 70 x 70 mm.

Tento text bol preložený strojovo.
