Schlegel SSTAOI_C008 tlačidlo voľby s otočným spínačom manuálne, otočný držiak strieborná 1 ks

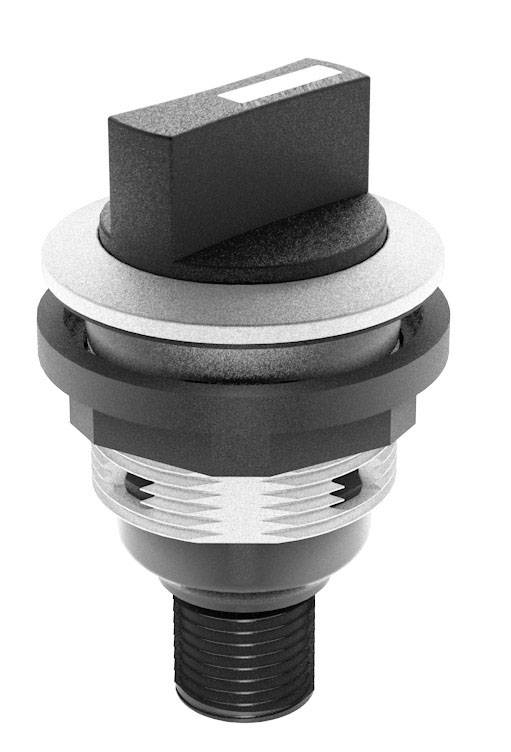

Čierny prepínač s otočným gombíkom a závitom na upevnenie. Používaný prevažne pre mechanické alebo elektrické aplikácie.

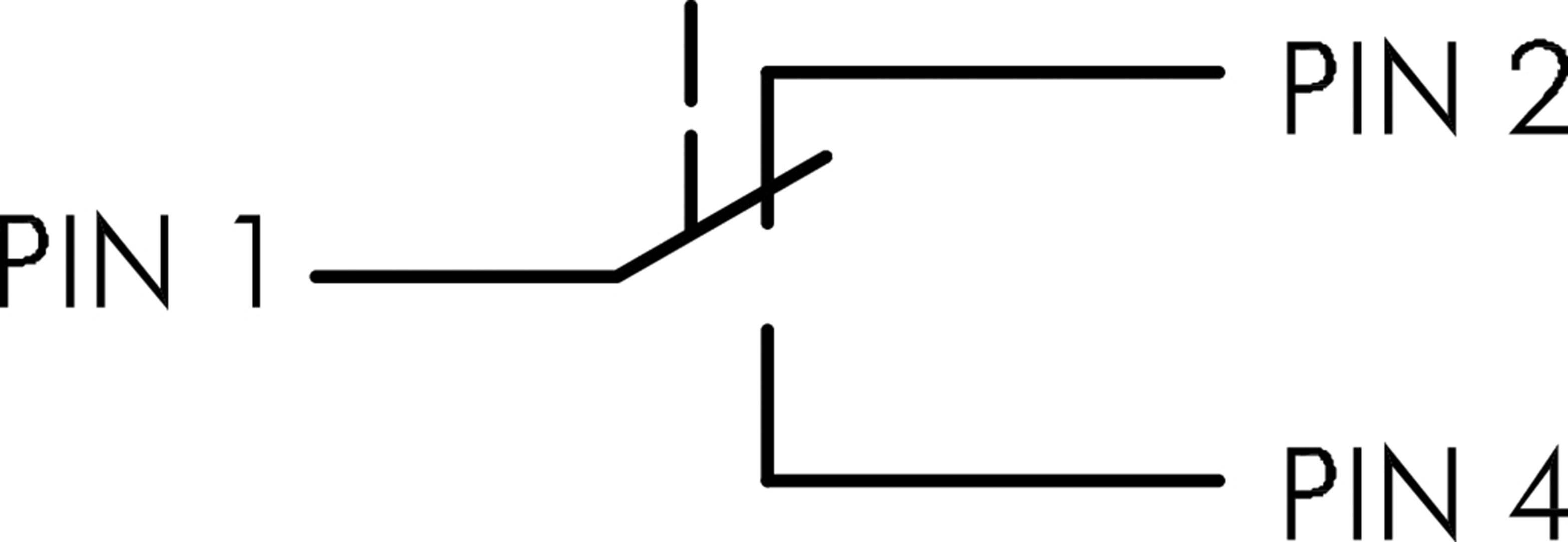

Prepínač-spínací symbol: PIN 1 ako vstup, pripája sa k PIN 2 (horná poloha) alebo PIN 4 (dolná poloha), zobrazuje logiku spínacieho kontaktu.
"PIN 1" sa spája s "PIN 2" a "PIN 4" v elektrickom schématickom nákrese a zobrazuje prepínacie prepojenie.

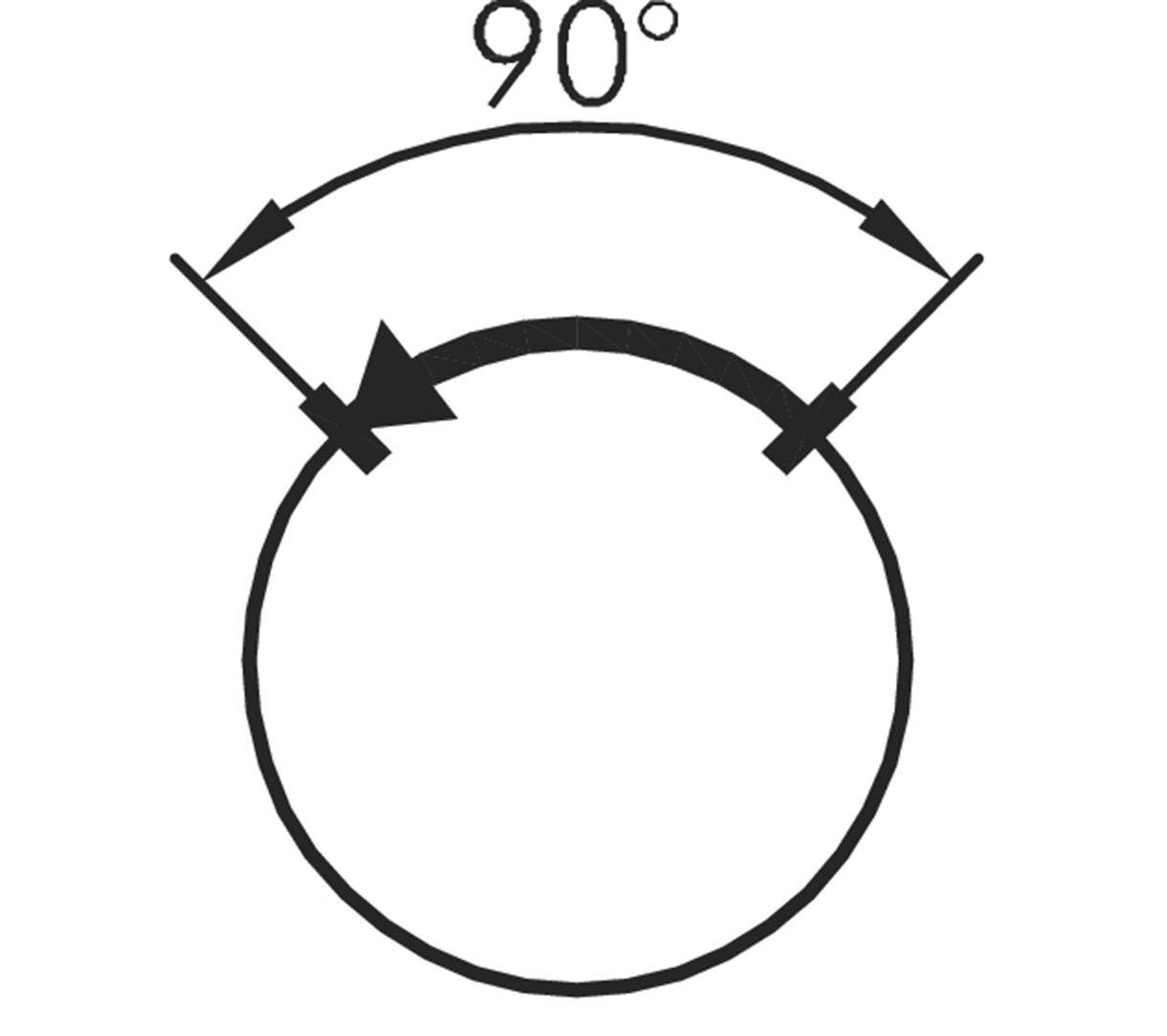

Kruh s vyznačeným úsekom, ktorý ukazuje 90 stupňov. Dva šípky vedľa oblúkovej čiary poukazujú na uhol.
Technický výkres mechanického spínača s rozmermi: 12,7 mm, výška 33,7 mm, rozhrania pripojenia zobrazené dole.

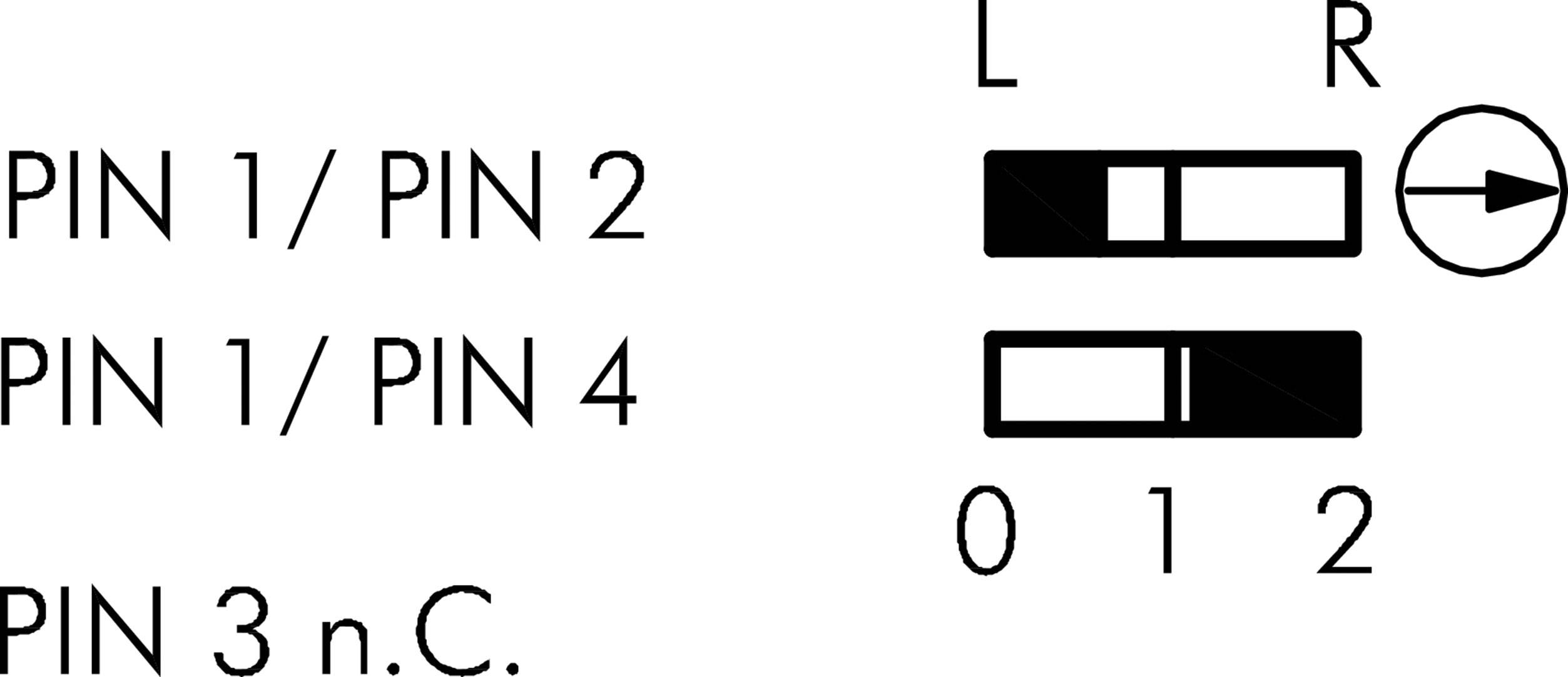

Konfigurácia PIN: Hore vľavo, PIN 1/2; Stred vľavo, PIN 1/4; Dole vľavo, PIN 3 nevyužitý. Vpravo: L a R označujú kanály 0, 1, 2.
1/6
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Čoskoro k dispozícii
Počet
Celkom (51,99 € / kus)
51,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

"Tlačidlo voliča cepov SSTAOI_C008 1 kus."

Dodatočné informácie:

Technické parametre

  • Trieda ochrany: II (ochranná izolácia)
  • Osvetlenie: nie
  • Zápisné: nie
  • Predný rám: strieborná farba
  • Tvar: okrúhly
Kategória výrobku

tlačidlo voľby

Vlastnosti prepínače / tlačidlá

s otočným spínačom

Typ osvetlenia

bez osvetlenia

Typ zopnutie

manuálne

otočný držiak

Farba

strieborná

Pripojenie

zástrčka M12

Funkcia

bez aretácie

Typ kontaktu

1 rozpínací

1 spínací

Mechanická životnosť

1000000

Elektrická životnosť

1000000

Montážne Ø

22.3 mm

IP65

IP67

Min. teplota

-25 °C

Max. teplota

+70 °C

Spínacie napätie

50 V DC/AC

Spínací prúd (max.)

4 A

Dĺžka

46.4 mm

Šírka

28 mm

V

28 mm

Vhodný pre / na

Séria: SHORTRON® connect

Obsah

1 ks

Rozmer.

(d x š x v) 46.4 x 28 x 28 mm

Spĺňa RoHS

áno

Typ

SSTAOI_C008

Na stiahnutie

Datasheet

Datasheet 2238616 Schlegel SSTAOI_C008 tlačidlo voľby s otočným spínačom manuálne, otočný držiak strieborná 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2238616 Schlegel SSTAOI_C008 tlačidlo voľby s otočným spínačom manuálne, otočný držiak strieborná 1 ks
