Schlegel, STOI_M01 tlačidlo, 22.3 mm, 1 ks

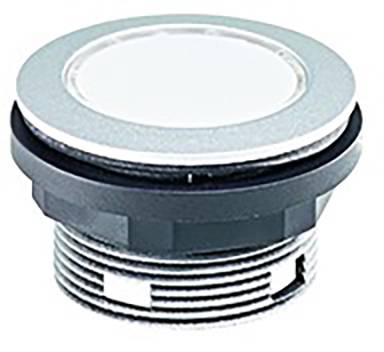

Guľatý strieborný tlačidlový spínač s vrúbkovaným upevňovacím krúžkom a bielym povrchom, vhodný pre elektronické aplikácie.

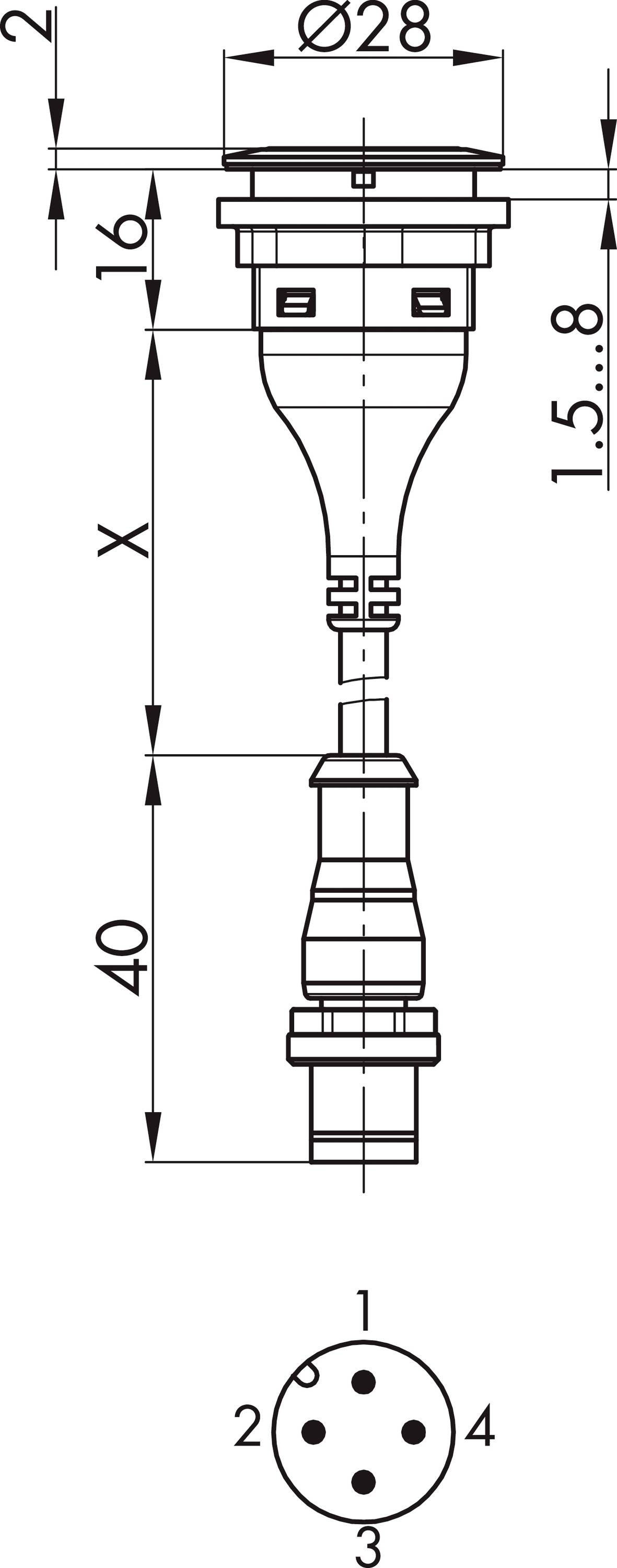

'Technický výkres konektora, bočný a spodný pohľad. Horný pohľad ukazuje priemer 28 mm, celkovú dĺžku 58 mm, dĺžkové značenia v 16 mm a 40 mm, ako aj 4-pólovú konfiguráciu svoriek dole.'

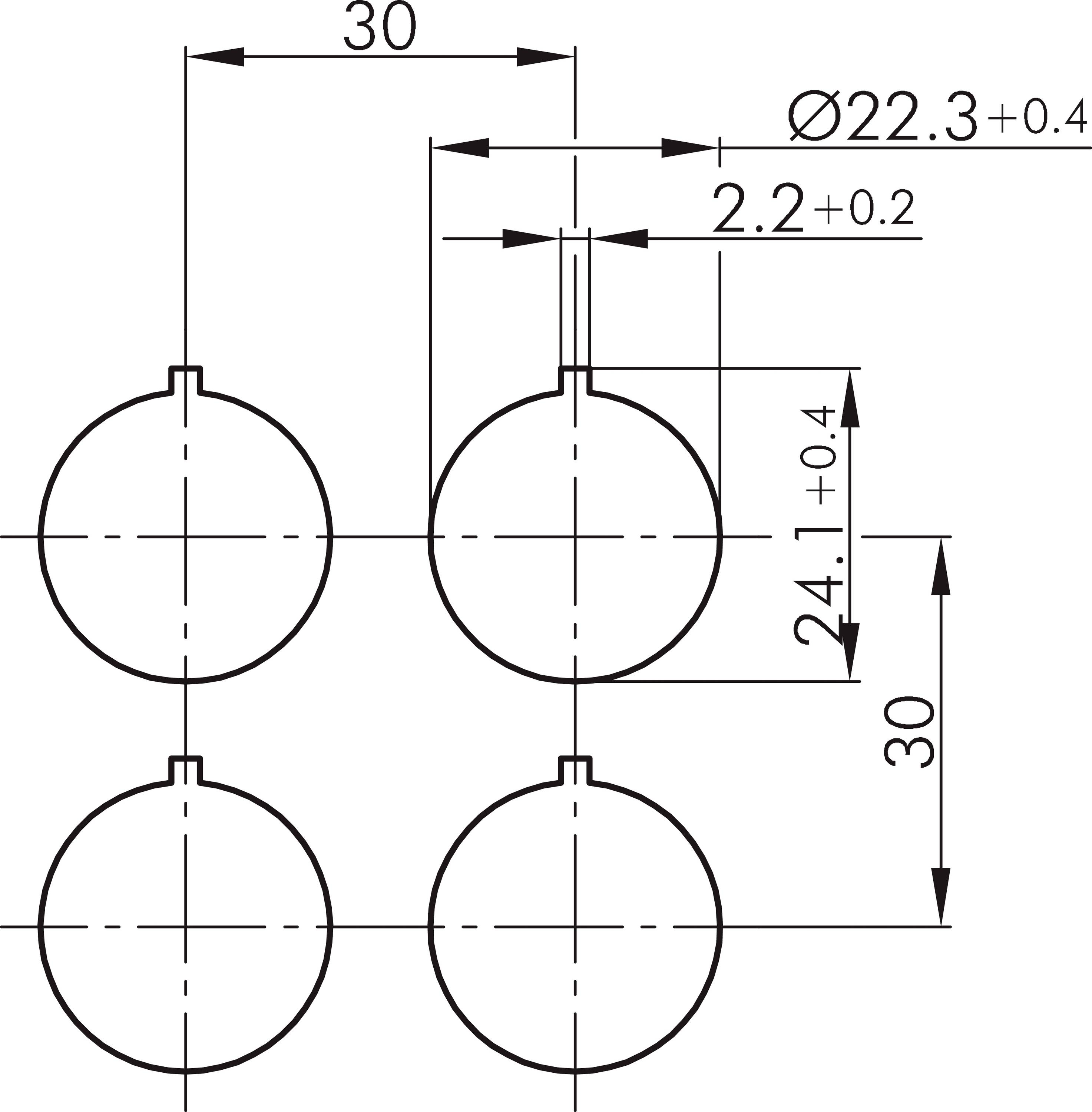

Technický diagram znázorňuje štyri kruhy usporiadané do štvorca s nasledujúcimi rozmermi: priemer 22,3 mm, vzdialenosť 30 mm, vertikálne zarovnanie 24,1 mm.

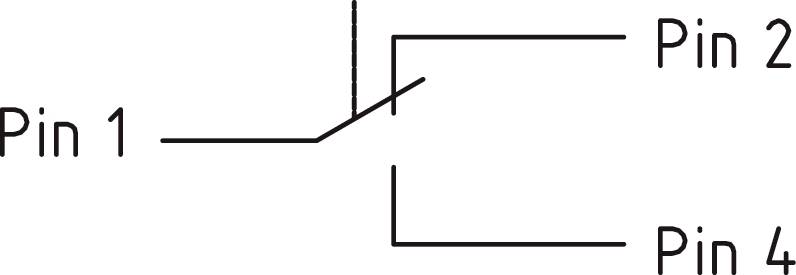

Jednoduchý elektrický schematický nákres ukazuje prepojenie medzi kolíkom 1 a kolíkom 2 a kolíkom 4, bez zložitých súčiastok alebo popiskov.
PIN 1/PIN 2 je prepojený pri 0 a 1, PIN 1/PIN 4 pri 2; PIN 3 n.c. zostáva neprepojený.
1/5
Ilustračný obrázok
Druh obalu
Piece
Kategória výrobku
tlačidlo
Typ osvetlenia
bez osvetlenia
Typ kontaktu
1 spínací
1 rozpínací
Pripojenie
zástrčka M12
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Čoskoro k dispozícii
Počet
Celkom (53,99 € / kus)
53,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Kategória: tlačidlo
  • Séria: SHORTRON®-M12
  • Stupeň krytia: IP65 / IP67 (zozadu IP65)
  • Osvetlenie: nie
  • Napísať: áno
  • Kontaktný materiál: AgNi
  • Normy: EN 60947-5-1, EN 61058-1
  • Typ kontaktu: 1NC + 1NO
  • Typ pripojenia: M12 4-pin. s PUR káblom, A-kódovaný; dĺžka 25 cm; lankové drôty 4 x 0,34 mm² (AWG22)
  • Funkcia prepínania: funkcia tlačidla
  • Zdvih: 2,3 mm
  • Pozitívne otváranie: podľa EN60947-5-1, cca K
  • Elektrická životnosť: 1 milión operácií DC13: maximálne 100 000
  • Mechanická životnosť: 1 milión spínacích cyklov
  • otvor zabudovania: Ø 22,3 mm.
  • Dĺžka kábla (X): 250±30 mm
  • Predný rám: strieborná farba
  • Prevádzková teplota: -25°C ... 70 °C
  • Skladovacia teplota: -40°C ... 80 °C
  • Tvar: okrúhly
Druh obalu

Piece

Kategória výrobku

tlačidlo

Vlastnosti prepínače / tlačidlá

s prípojným vedením

Farba púzdra / farba gombíka

strieborná

Funkcia

bez aretácie

Prevedenie

zapisovateľný

Typ osvetlenia

bez osvetlenia

Typ kontaktu

1 spínací

1 rozpínací

Materiál kontaktu

AgNi

Pripojenie

zástrčka M12

Min. teplota

-40 °C

Forma, tvar

Okrúhly

Max. teplota

+80 °C

Dĺžka

25 cm

Mechanická životnosť

1 mil spínacích cyklov

Montážne Ø

22.3 mm

Elektrická životnosť

1 milión spínacích cyklov DC13: maximálne 100 000

Montážne rozmery

22.3 mm

IP65

IP67

Obsah

1 ks

Typ

STOI_M01

Na stiahnutie

Datasheet

Datasheet 2865182 Schlegel, STOI_M01 tlačidlo, 22.3 mm, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2865182 Schlegel, STOI_M01 tlačidlo, 22.3 mm, 1 ks

Popis

SHORTRON®-M12 prepínač so západkou 1NC+1NO+kábel Dĺžka kábla 25CM zalisovaný

Tento text bol preložený strojovo.

Rady

Pri popise spínacieho nastavenia znamenajú hodnoty v zátvorkách, že ide o tlačidlovú funkciu.
