Schlegel SVASTAOI_C008 tlačidlo voľby kovový predný prstenec manuálne, otočný držiak 1 ks Piece

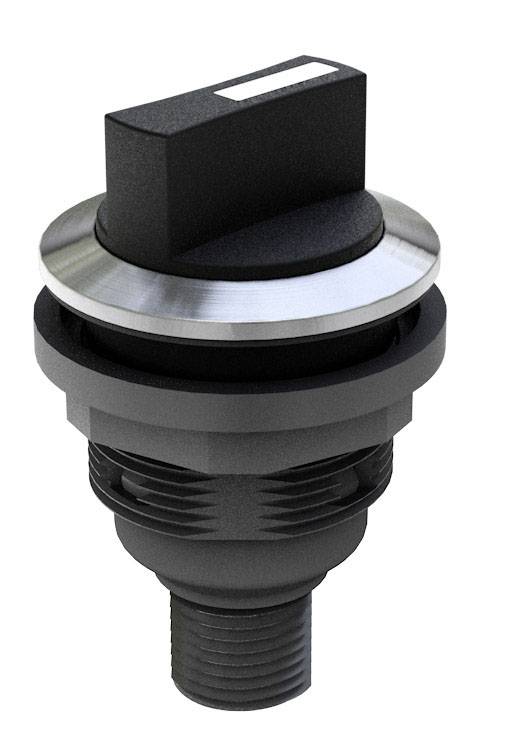

Čierny tlačidlový spínač s kovovým okrajom, vhodný pre priemyselné aplikácie. Kompaktný dizajn, guľatý tvar.

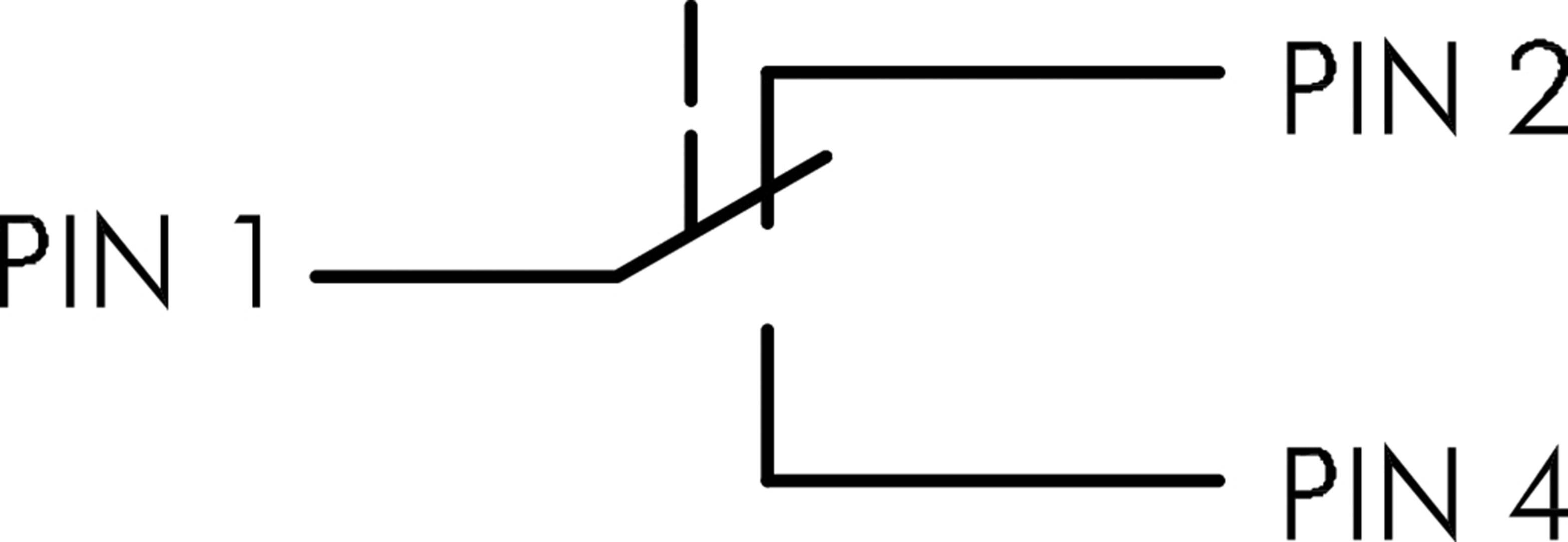

'PIN 1' je prepojený s 'PIN 2' a 'PIN 4'.
Schéma zapojenia prepínača s PIN 1 ako spoločným kontaktom, ktorý prepína medzi PIN 2 a PIN 4.

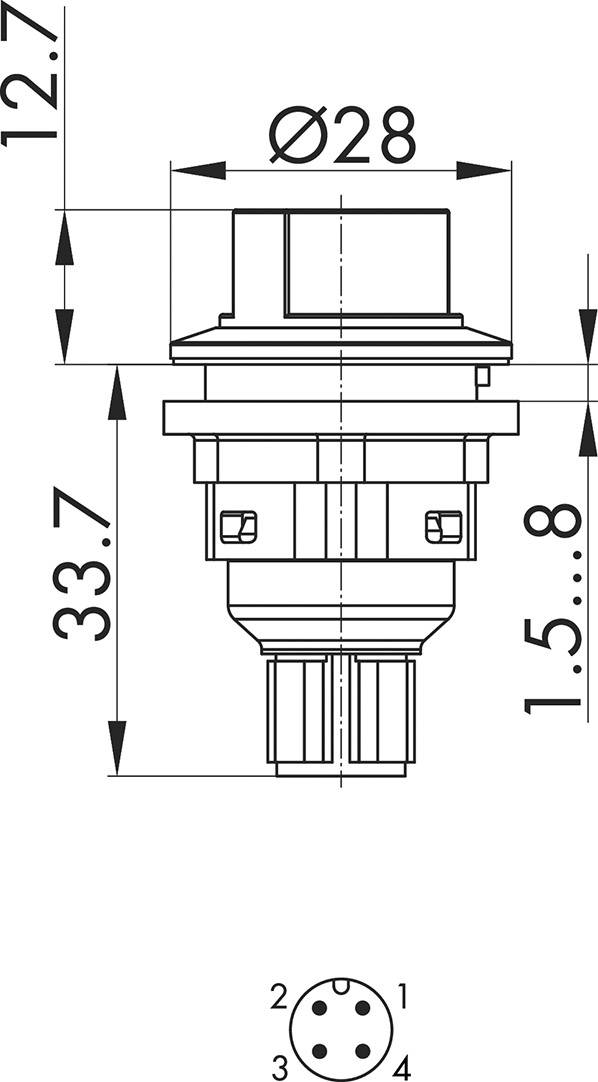

Technický výkres okrúhlej súčiastky s rozmermi: priemer 28 mm, výška 33,7 mm, a ďalšími detailmi. Pohľad zhora nižšie.

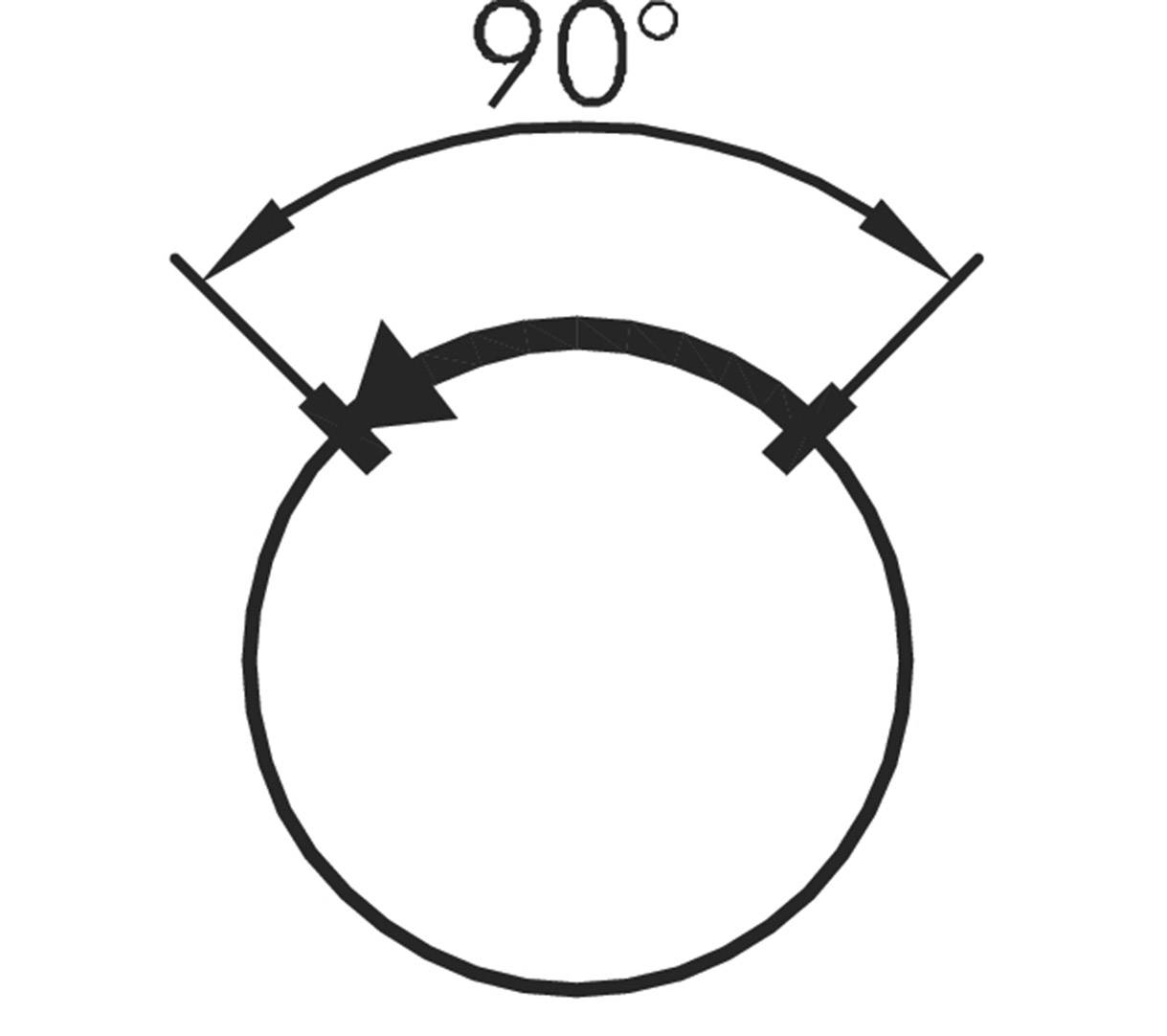

Zobrazuje kruh s vyznačeným 90-stupňovým uhlom na hornej hrane, znázornený dvoma šípkami a oblúkom.

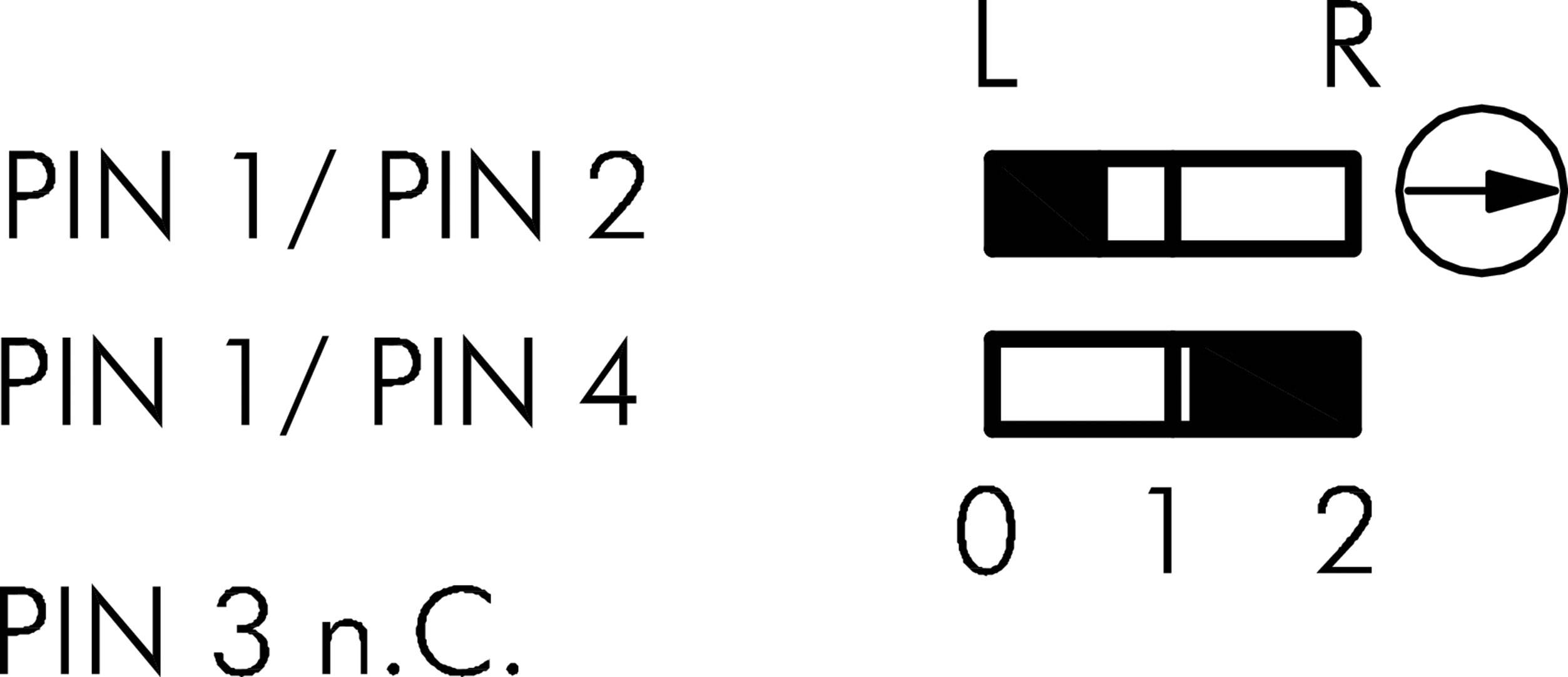

Diagram s informáciami o kontaktných pinoch: PIN 1/PIN 2, PIN 1/PIN 4, PIN 3 n.C. Grafiky pre L, R, s číslami 0, 1, 2.
1/6
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Čoskoro k dispozícii
Počet
Celkom (57,99 € / kus)
57,99 €
prav.tax.untaxed s DPH
Plus 6,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Overený predajca s technickou podporou
Nahlásiť právny incident

Hlavné benefity

"Tlačidlo na výber čeľuste SVASTAOI_C008 1 ks."

Dodatočné informácie:

Technické parametre

  • Trieda ochrany: II (ochranná izolácia)
  • Osvetlenie: nie
  • Zápisné: nie
  • Predný rám: nehrdzavejúca oceľ, lesklý
  • Tvar: okrúhly
Druh obalu

Piece

Kategória výrobku

tlačidlo voľby

Vlastnosti prepínače / tlačidlá

kovový predný prstenec

Typ osvetlenia

bez osvetlenia

Typ zopnutie

manuálne

otočný držiak

Pripojenie

zástrčka M12

Funkcia

bez aretácie

Typ kontaktu

1 rozpínací

1 spínací

Mechanická životnosť

1000000

Elektrická životnosť

1000000

Montážne Ø

22.3 mm

IP65

IP67

Min. teplota

-25 °C

Max. teplota

+70 °C

Spínacie napätie

50 V DC/AC

Spínací prúd (max.)

4 A

Dĺžka

46.4 mm

Šírka

28 mm

V

28 mm

Vhodný pre / na

Séria: SHORTRON® connect

Obsah

1 ks

Rozmer.

(d x š x v) 46.4 x 28 x 28 mm

Spĺňa RoHS

áno

Typ

SVASTAOI_C008
