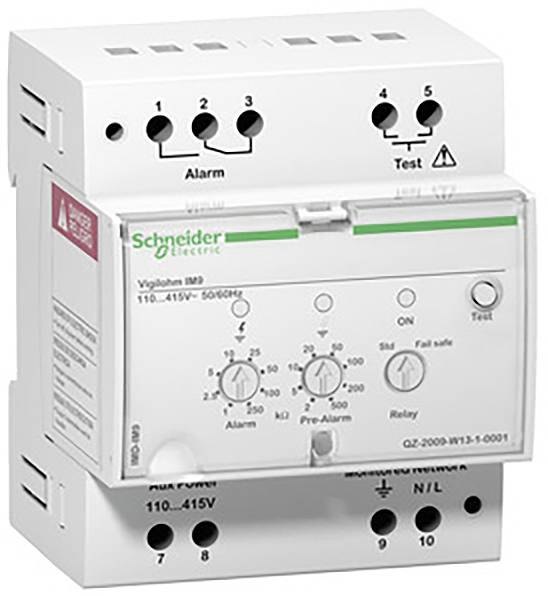

Schneider Electric IMD-IM9 monitor izolácie

Toto zariadenie je súčasťou radu Vigilohm určeného na monitorovanie neuzemnených zdrojov napájania (IT systémy) v súlade s inštalačnými a produktovými normami. Podľa noriem sa odporúča, aby boli vaše systémy vybavené zariadeniami na monitorovanie izolácie (IMD). Toto zariadenie je vhodné na monitorovanie čisto AC systémov s obmedzenou veľkosťou a nízkym rušením. Meria izolačný odpor siete privádzaním jednosmerného prúdu medzi sieť a zem. Konfigurácia závisí od inštalácie. Nastavenia sú dostupné na prednej strane zariadenia. Nastavenia ovplyvňujú prahové hodnoty alarmu a predpoplachu. Je vybavený manuálnym autotestom. Ak izolačný odpor systému klesne pod nastavenú hranicu, tj dôjde k zemnému spojeniu, spustí sa alarm cez výstupné relé IMD. Keď sa nezistí žiadna chyba, alarm sa zruší a relé alarmu sa vráti do normálneho stavu. Tento produkt je možné inštalovať na DIN lištu.

Tento text bol preložený strojovo.
