Name: Schneider Electric LC1D12ABL stýkač 3 spínacie 5.5 kW s ochrannou diódou Piece 1 ks
Brand: Schneider Electric
SKU: 3412640
Availability: BackOrder

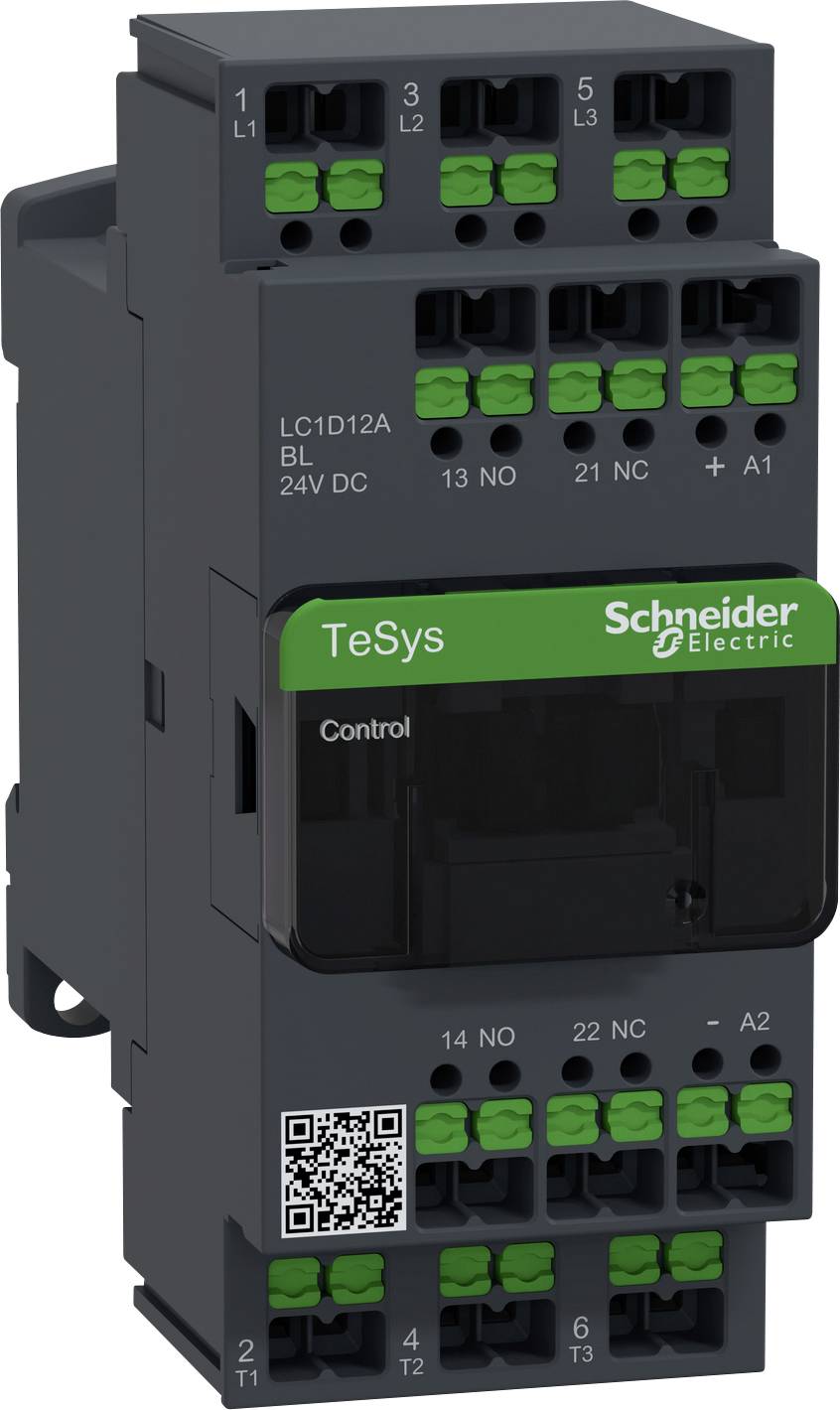

Elektrický rozvádzač od Schneider Electric s viacerými zelenými konektormi a QR kódom na prednej strane.

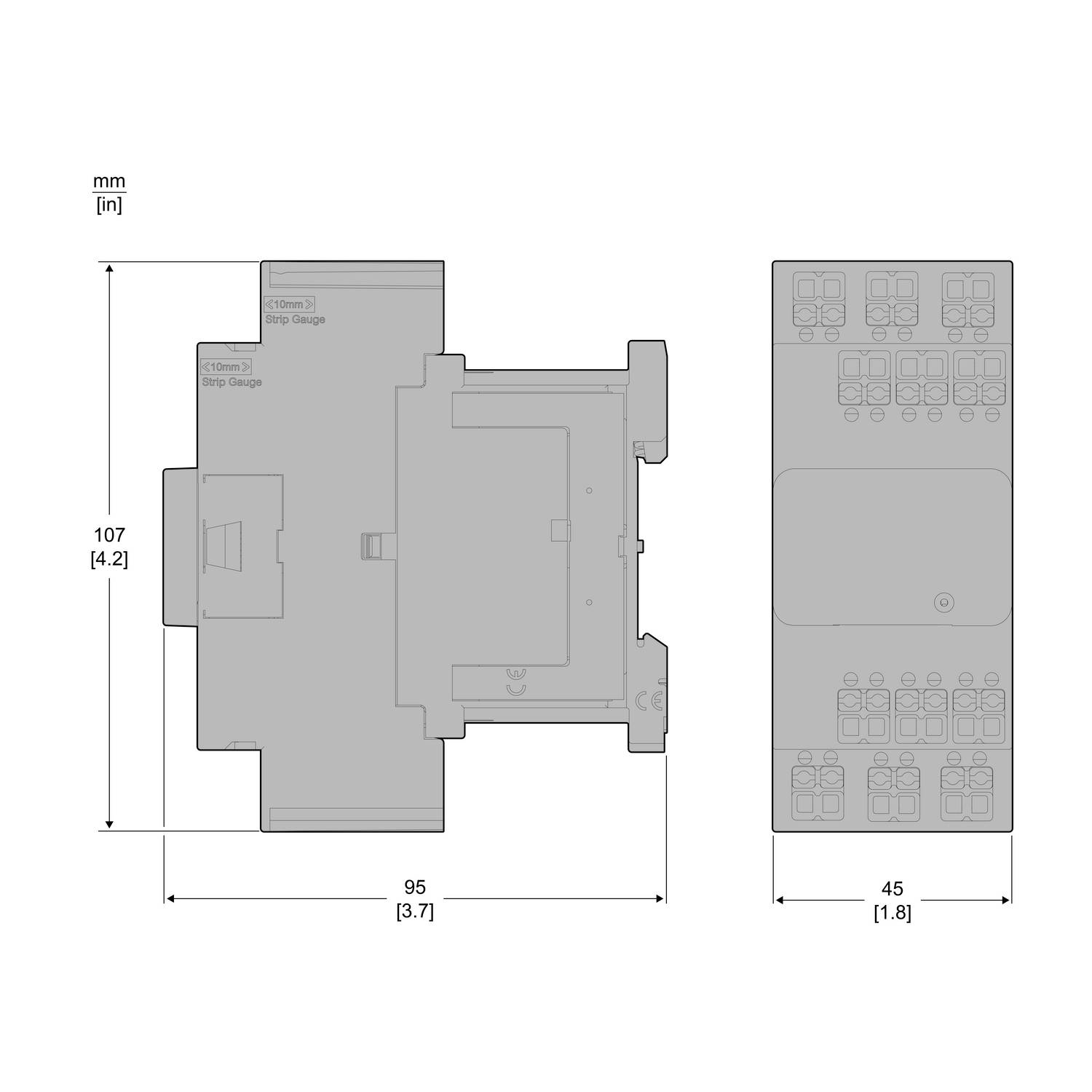

Technický výkres obdĺžnikového zariadenia s rozmermi: 107 mm výška, 95 mm šírka, 45 mm hĺbka. Prípojky zhora.

1/2

Kategória výrobku

stýkač

Počet pólov

3-pólové

Výkon

5.5 kW

Pripojenie

Snap-In

Druh obalu

Piece

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Pi 6. 11.

93 Ks

Počet

Celkom (57,99 € / kus)

57,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Výkonový stýkač LC1D 3p, +1NO+1NC, 5,5 kW, 12 A, 400 V AC3, cievka 24 V DC s nízkou spotrebou energie, SNAP IN

Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou pripojenia SNAP IN
Svorkovnica SNAP IN sa po správnom zasunutí vodiča zacvakne.
Optická a haptická spätná väzba o kabeláži
Flexibilné aj pevné vodiče je možné zaviesť bez dutinky.
Beznástrojová a intuitívna obsluha
Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie.
„Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň

Technické parametre

Druh obalu: Piece

Kategória výrobku: stýkač

Typ: LC1D12ABL

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Riadiace napätie (min.): 24 V/DC

Riadiace napätie (max.): 24 V/DC

Rozsah riadiaceho napätia: 24 - 24 V/DC

: 5.5 kW

Vlastnosti: s ochrannou diódou

Pripojenie: Snap-In

: IP20

Šírka: 45 mm

V: 107 mm

Hĺbka: 95 mm

Rozmer.: (š x v x h) 45 x 107 x 95 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 95 mm

: NIE

: 5.5 kW

: 3

: 0

: 1

: 1

: 12 A

: 25 A

: 24-24 V

: Other

: DC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3412640 Schneider Electric LC1D12ABL stýkač 3 spínacie 5.5 kW s ochrannou diódou Piece 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3412640 Schneider Electric LC1D12ABL stýkač 3 spínacie 5.5 kW s ochrannou diódou Piece 1 ks

Popis

Výkonový stýkač TeSys DECA. 3-pólový, 3 normálne zatvorené kontakty. Doplnkové pomocné kontakty - 1 normálne otvorený + 1 normálne zatvorený, menovitý prevádzkový výkon pri AC-3, 400 V 5,5 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 12 A, cievka 24 V DC. Rozmery (ŠxVxH) 45x107x95 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. Integrovaná obojsmerná dióda obmedzujúca amplitúdu. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou svorkovnice SNAP IN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom. Pružinová svorka SNAP IN umožňuje pripojenie vodiča v priebehu jednej sekundy. To predstavuje úsporu času 96 percent v porovnaní s približne 30 sekundami pri skrutkových spojoch. V porovnaní s pružinovými svorkami a systémami s konektormi typu push-in je zapojenie so systémom SNAP IN až o 88 percent rýchlejšie.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
