Name: Schneider Electric LC1D12AEHE stýkač 3 spínacie s diódou 1 ks
Brand: Schneider Electric
SKU: 3412655
Availability: BackOrder

'Schneider Electric TeSys riadiace zariadenie s čiernym krytom, zelenými prípojkami a QR kódom, pre napájanie AC/DC 48-130V.'

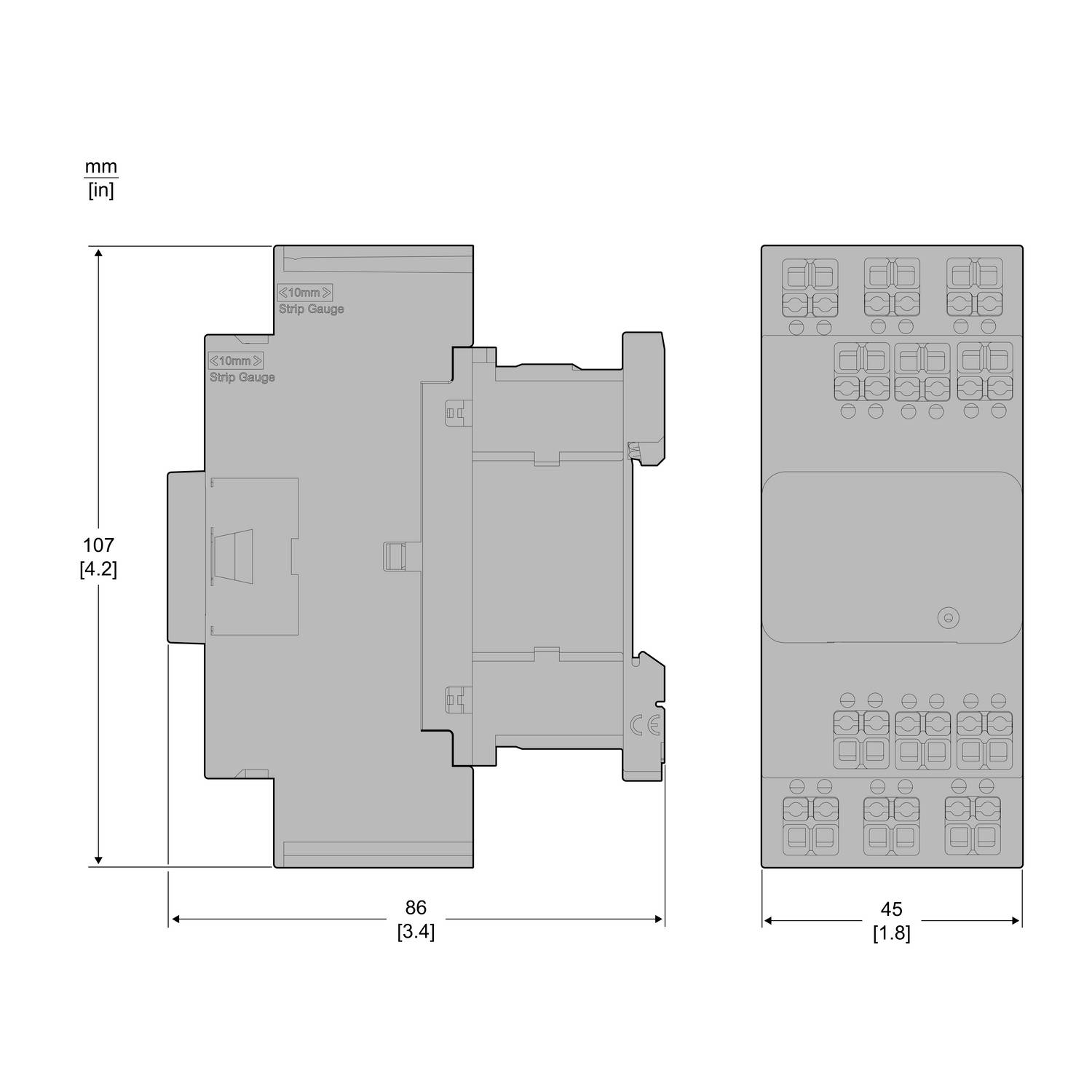

Technický diagram elektronického modulu s rozmermi v milimetroch a palcoch. Zobrazuje predný a bočný pohľad modulu.

1/2

Kategória výrobku

stýkač

Počet pólov

3-pólové

Pripojenie

Snap-In

Typ

LC1D12AEHE

Typ kontaktu

3 spínacie

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 9. 11.

Počet

Celkom (109,99 € / kus)

109,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Výkonový stýkač LC1D 3p, +1NO+1NC, 5,5 kW, 12 A, 400 V AC3, cievka 48-130 V AC/DC, SnapIN

Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou zacvakávacieho pripojenia
Zacvakávacia svorka sa po správnom zasunutí vodiča zacvakne.
Optická a haptická spätná väzba o kabeláži
Flexibilné aj pevné vodiče je možné zaviesť bez koncových objímok
Beznástrojová a intuitívna obsluha
Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie
„Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň

Technické parametre

Kategória výrobku: stýkač

Typ: LC1D12AEHE

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Konštantný prúd (max.): 12 A

Vlastnosti: s diódou

Pripojenie: Snap-In

Šírka: 45 mm

V: 107 mm

Hĺbka: 95 mm

Rozmer.: (š x v x h) 45 x 107 x 95 mm

Obsah: 1 ks

: 45 mm

: 107 mm

: 86 mm

: NIE

: 5.5 kW

: 3

: 0

: 1

: 1

: 12 A

: 25 A

: 48-130 V

: 48-130 V

: 48-130 V

: Other

: 440-440 V

: 440-440 V

: AC/DC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3412655 Schneider Electric LC1D12AEHE stýkač 3 spínacie s diódou 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3412655 Schneider Electric LC1D12AEHE stýkač 3 spínacie s diódou 1 ks

Popis

Výkonový stýkač TeSys DECA. 3-pólový, 3 normálne otvorené kontakty. Doplnkové pomocné kontakty - 1 NO + 1 NC, menovitý prevádzkový výkon pri AC-3, 400 V 5,5 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 12 A, cievka 48-130 V AC/DC. Rozmery (ŠxVxH) 45x107x95 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. integrovaná obojsmerná dióda obmedzujúca amplitúdu. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou terminálu SnapIN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
