Schneider Electric LC1D150AEHE stýkač 3 spínacie 75 kW Single 1 ks

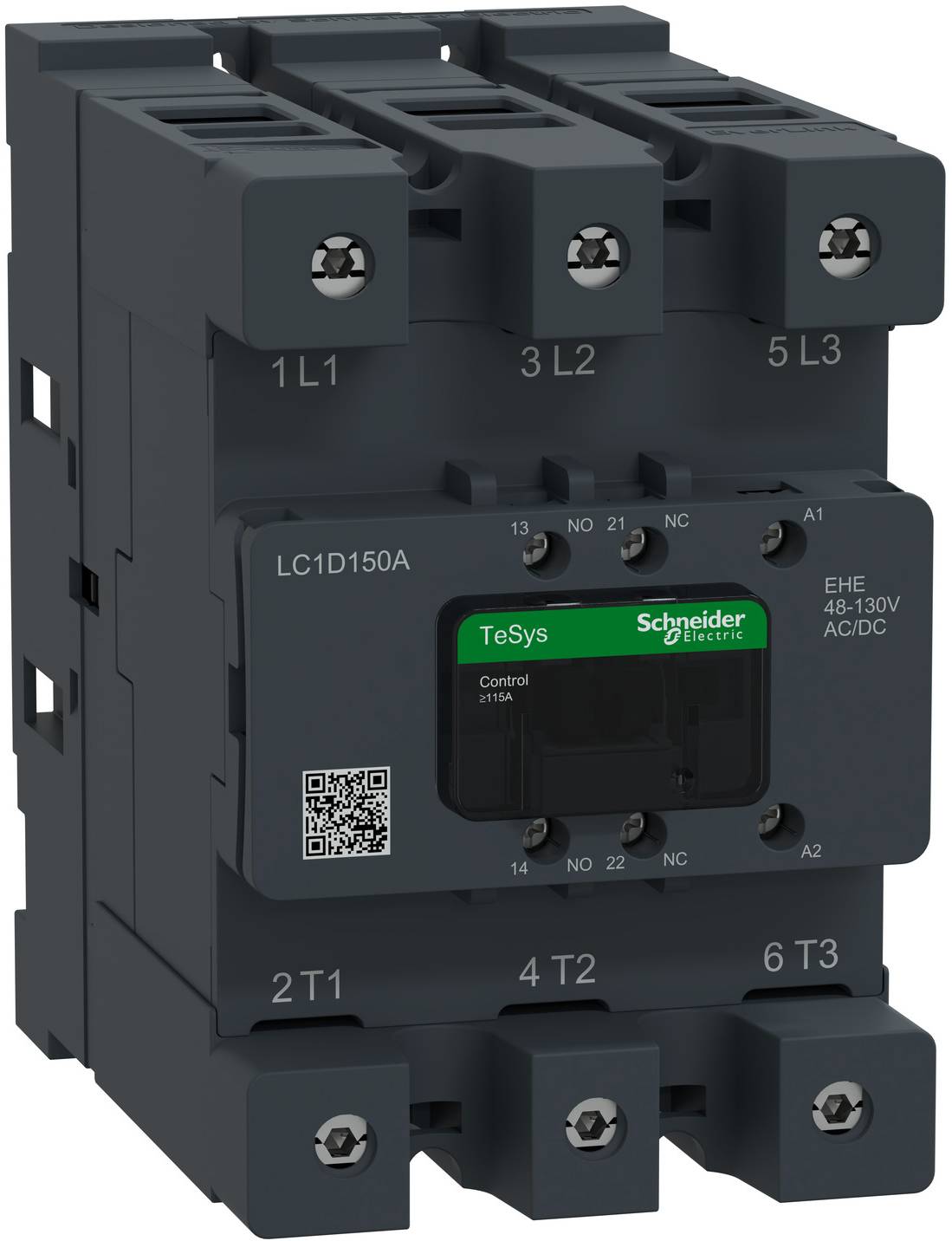

Schneider Electric LC1D150AEHE stýkač 3 spínacie 75 kW Single 1 ks-0
Kategória výrobku
stýkač
Počet pólov
3-pólové
Výkon
75 kW
Pripojenie
skrutková svorka
Druh obalu
Single
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Doručenie: Št 12. 11.
Počet
Celkom (559,00 € / kus)
559,00 €
prav.tax.untaxed s DPH
Plus 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatočných nákladov na dopravu
Doprava zadarmo
Overený predajca s technickou podporou
Nahlásiť právny incident

Technické parametre

  • Typ pripojenia hlavného obvodu: Skrutková svorka
  • Počet pomocných kontaktov ako normálne zatvorených kontaktov: 1
  • Počet pomocných kontaktov ako otváračov: 1
  • Počet normálne zatvorených kontaktov ako hlavných kontaktov: 3
  • Počet otváračov ako hlavných kontaktov: 0
  • Menovitý prevádzkový výkon pri AC-3, 400 V: 75 kW
  • Menovitý prevádzkový výkon pri AC-4, 400 V: 75 kW
  • Menovitý prevádzkový prúd Ie pri AC-1, 400 V: 200 A
  • Menovitý prevádzkový prúd Ie pri AC-3, 400 V: 150 A
  • Menovitý prevádzkový prúd Ie pri AC-4, 400 V: 150 A
  • Menovité napájacie napätie riadiaceho systému AC 50 Hz: 48 – 130 V
  • Menovité napájacie napätie riadiaceho systému AC 60 Hz: 48 – 130 V
  • Menovité napájacie napätie riadiaceho systému DC: 48 – 130 V
  • Prevádzkové napätie AC 50 Hz: 440 – 440 V
  • Prevádzkové napätie AC 60 Hz: 440 – 440 V
  • Vhodné na inštaláciu na DIN lištu: nie
  • Typ napätia pre prevádzku: AC/DC
Druh obalu

Single

Kategória výrobku

stýkač

Typ

LC1D150AEHE

Počet pólov

3-pólové

Typ kontaktu

3 spínacie

Spínacie napätie (min.)

440 V/AC

Spínacie napätie (max.)

440 V/AC

Konštantný prúd (max.)

200 A

75 kW

Pripojenie

skrutková svorka

Min. teplota

-40 °C

Max. teplota

70 °C

Šírka

97 mm

V

152 mm

Hĺbka

155 mm

Rozmer.

(š x v x h) 97 x 152 x 155 mm

Obsah

1 ks

UKCA

Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3754925 Schneider Electric LC1D150AEHE stýkač 3 spínacie 75 kW Single 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3754925 Schneider Electric LC1D150AEHE stýkač 3 spínacie 75 kW Single 1 ks

Popis

Stýkač TeSys Deca Advanced, 3-pólový (3NO) pre aplikácie kategórie AC-3 do 150 A, 75 kW, 400_440 V. Je vybavený elektronickou širokopásmovou cievkou 48-130V AC/DC s nižšou spotrebou energie a integrovanými pomocnými kontaktmi 1NO+1NC. Montážna poloha je ľubovoľná a LRD43 je možné namontovať priamo pod stýkač. Prevádzková teplota je od -40 °C do 70 °C a je možné ju inštalovať v nadmorskej výške až do 3 000 m bez zníženia výkonu. Bol navrhnutý pre náročné aplikácie so zlepšeným výkonom v drsných podmienkach prostredia, ako je soľná hmla, prach a silné nárazy. Rozmery sú 152 mm x 97 mm x 155 mm (V x Š x H). Kompaktná veľkosť znižuje potrebný priestor. Jednoduché zapojenie s predným prístupom k riadiacemu obvodu zlepšuje dostupnosť a bezpečnosť. EverLink dosahuje predné krytie IP20 a vylepšenú robustnosť hlavného napájacieho pripojenia. Certifikované podľa viacerých noriem (CE, CB, CCC, cULus, KC, RCM). Unikátny QR kód umožňuje rýchly prístup ku kompletným údajom o produkte.

Tento text bol preložený strojovo.

Rady

  • Upozornenie
    V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
