Name: Schneider Electric LC1D18AE7 stýkač 3 spínacie 7.5 kW 1 ks
Brand: Schneider Electric
SKU: 3412613
Availability: BackOrder

Elektrický stykač od Schneider Electric, model 'TeSys', so zelenými pripájacími svorkami a QR kódom na prednej strane.

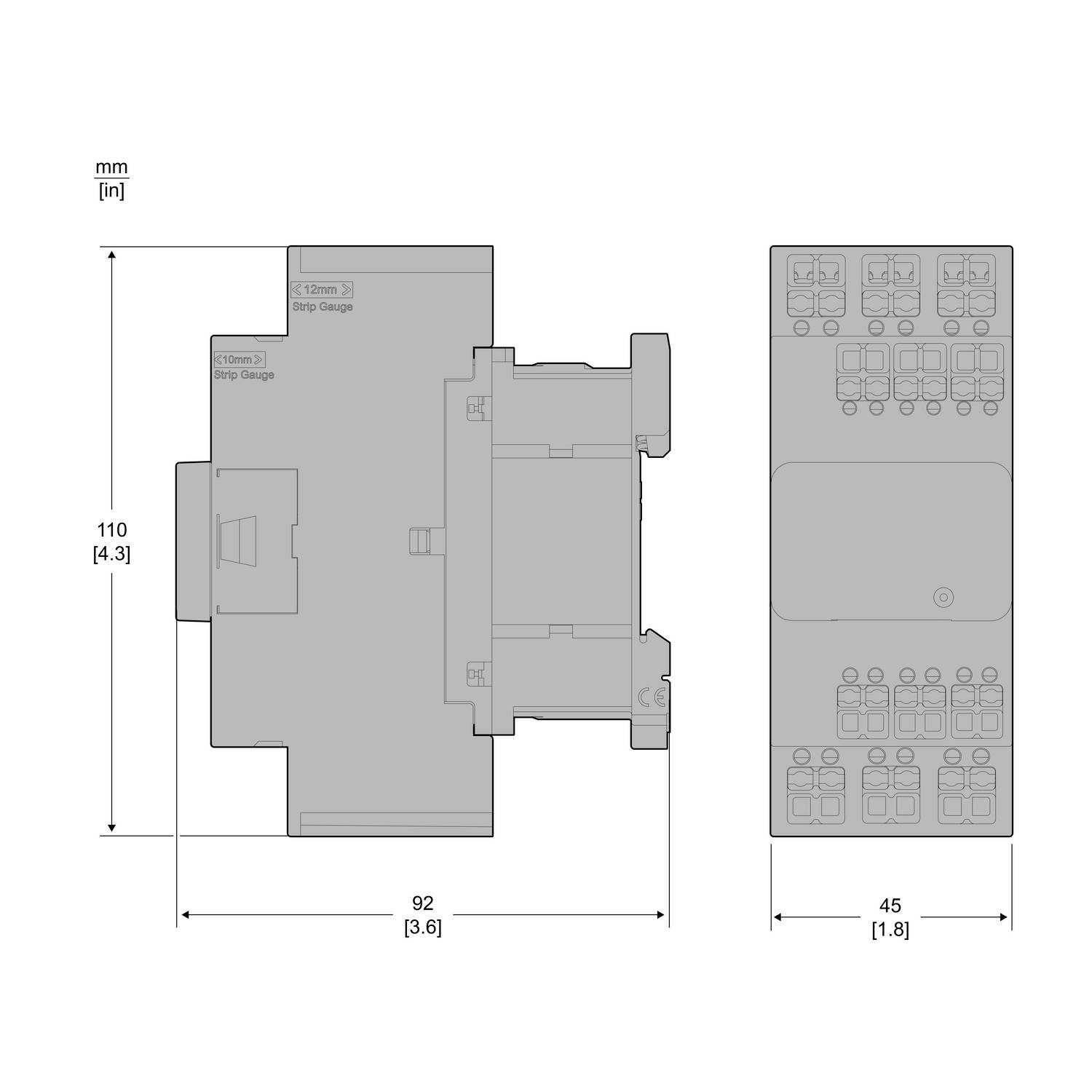

'Výkres elektronického zariadenia s rozmermi: výška 110 mm, šírka 92 mm, hĺbka 45 mm.'

1/2

Kategória výrobku

stýkač

Počet pólov

3-pólové

Výkon

7.5 kW

Pripojenie

Snap-In

Typ

LC1D18AE7

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 9. 11.

Počet

Celkom (69,99 € / kus)

69,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Výkonový stýkač LC1D 3p, +1NO+1NC, 7,5 kW, 18 A, 400 V AC3, cievka 48 V AC, SNAP IN

Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou pripojenia SNAP IN
Svorkovnica SNAP IN sa po správnom zasunutí vodiča zacvakne.
Optická a haptická spätná väzba o kabeláži
Flexibilné aj pevné vodiče je možné zaviesť bez dutinky.
Beznástrojová a intuitívna obsluha
Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie.
„Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň

Technické parametre

Kategória výrobku: stýkač

Typ: LC1D18AE7

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Riadiace napätie (max.): 48 V/AC

Rozsah riadiaceho napätia: 48 V/AC (max)

Spínacie napätie (max.): 400 V/AC

Konštantný prúd (max.): 18 A

: 7.5 kW

Pripojenie: Snap-In

Šírka: 45 mm

V: 110 mm

Hĺbka: 86 mm

Rozmer.: (š x v x h) 45 x 110 x 86 mm

Obsah: 1 ks

: 45 mm

: 110 mm

: 92 mm

: NIE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 48-48 V

: 48-48 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3412613 Schneider Electric LC1D18AE7 stýkač 3 spínacie 7.5 kW 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3412613 Schneider Electric LC1D18AE7 stýkač 3 spínacie 7.5 kW 1 ks

Popis

Výkonový stýkač TeSys DECA. 3-pólový, 3 normálne zatvorené kontakty. Doplnkové pomocné kontakty - 1 normálne otvorený + 1 normálne zatvorený, menovitý prevádzkový výkon pri AC-3, 400 V 7,5 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 18 A, cievka 48 V AC. Rozmery (ŠxVxH) 45x110x86 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. Bez integrovaného obvodového modulu. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou svorkovnice SNAP IN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom. Pružinová svorka SNAP IN umožňuje pripojenie vodiča v priebehu jednej sekundy. To predstavuje úsporu času 96 percent v porovnaní s približne 30 sekundami pri skrutkových spojoch. V porovnaní s pružinovými svorkami a systémami s konektormi typu push-in je zapojenie so systémom SNAP IN až o 88 percent rýchlejšie.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
