Name: Schneider Electric LC1D18AQ7 stýkač 3 spínacie 7.5 kW Single 1 ks
Brand: Schneider Electric
SKU: 3412653
Availability: BackOrder

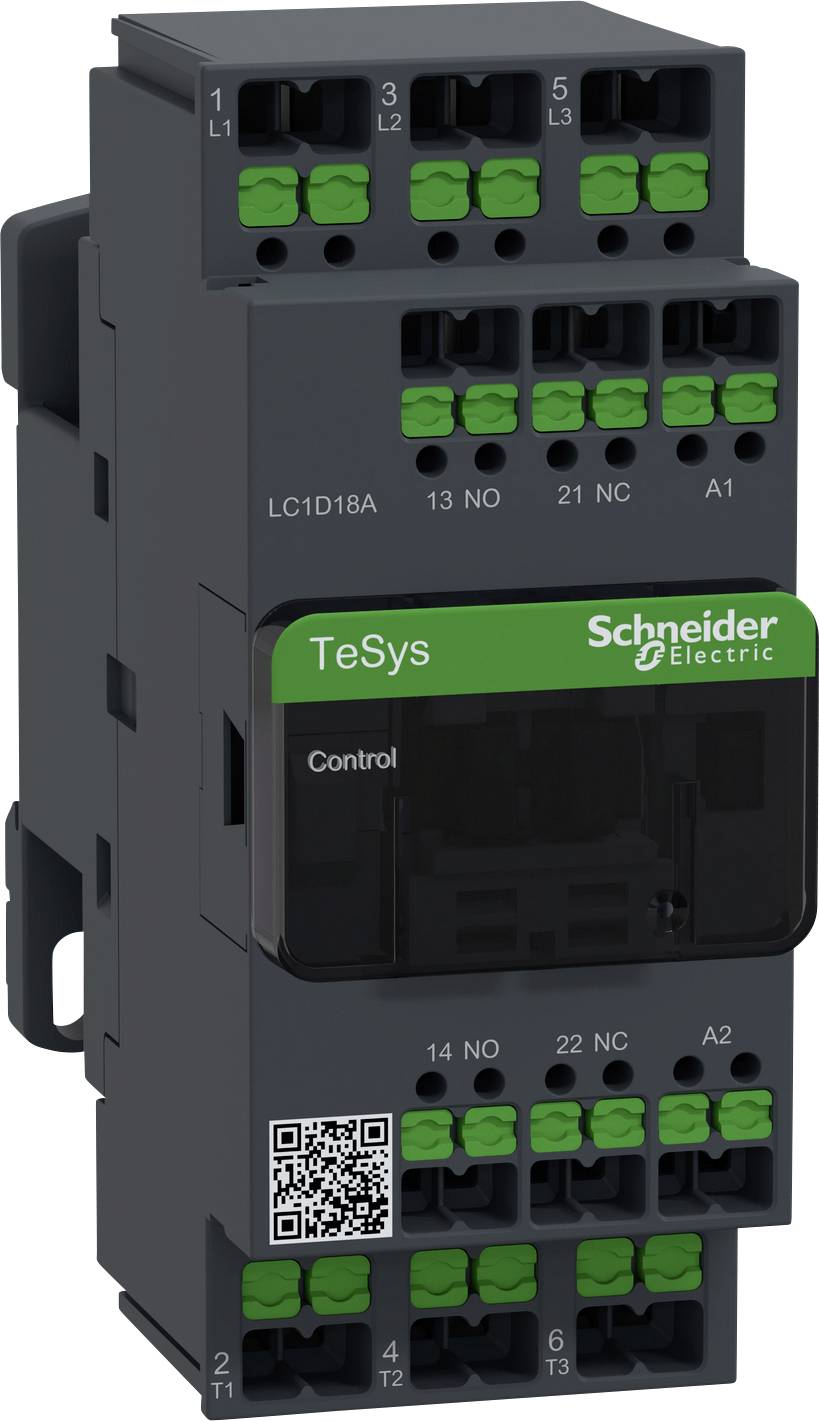

'SCHNEIDER ELECTRIC TeSys LC1D18A', modulárny stykač s viacerými pripojovacími svorkami, vhodný pre priemyselné aplikácie.

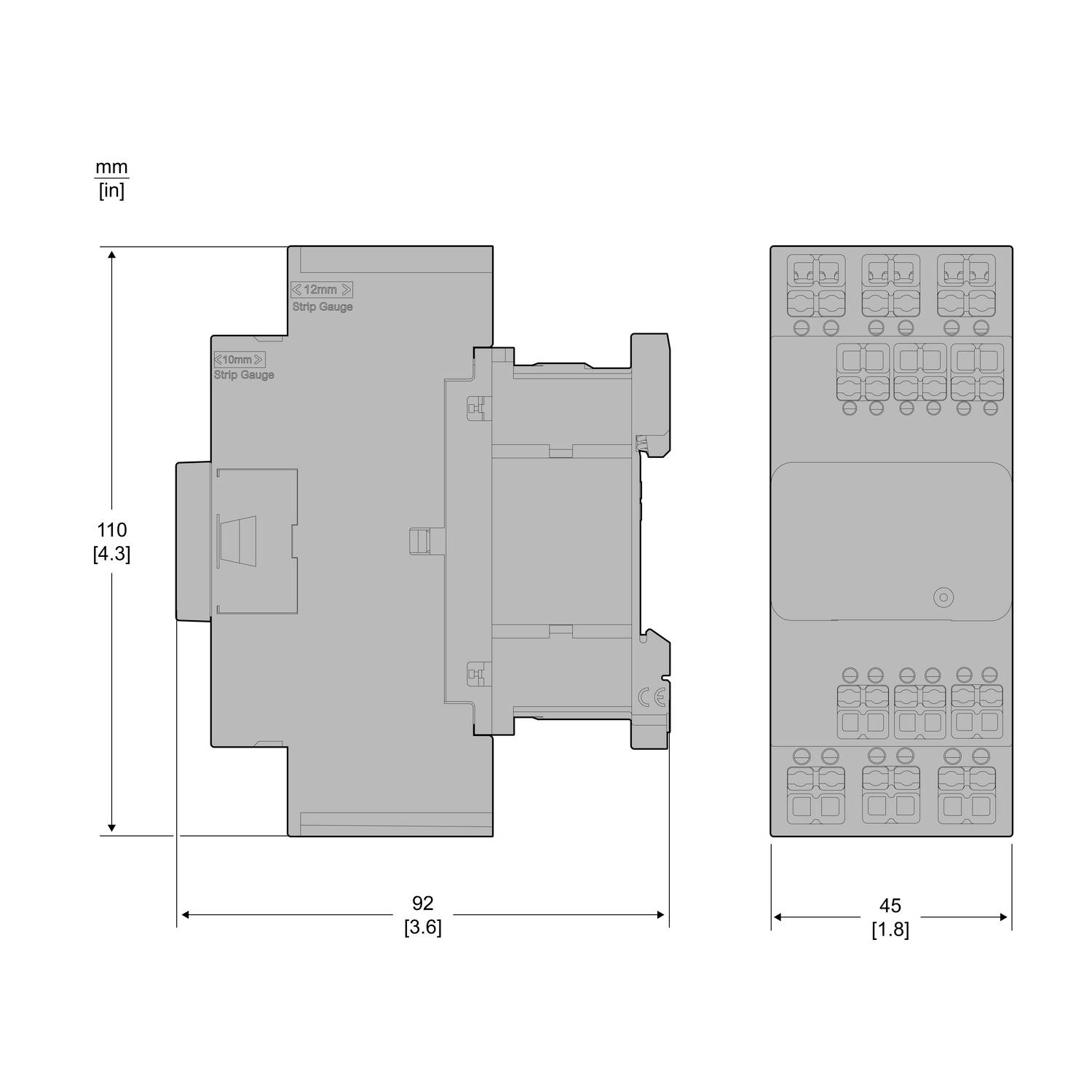

Technický výkres obdĺžnikového komponentu s rozmermi: výška 110 mm, šírka 92 mm, hĺbka 45 mm. Rozmery v mm a palcoch.

1/2

Kategória výrobku

stýkač

Počet pólov

3-pólové

Výkon

7.5 kW

Pripojenie

Snap-In

Druh obalu

Single

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Po 9. 11.

Počet

Celkom (69,99 € / kus)

69,99 €

s DPH

Overený predajca s technickou podporou

Nahlásiť právny incident

Hlavné benefity

Výkonový stýkač LC1D 3p, +1NO+1NC, 7,5 kW, 18 A, 400 V AC3, cievka 380 V AC, SnapIN

Stýkače a motorové ističe TeSys Deca s inovatívnou technológiou zacvakávacieho pripojenia
Zacvakávacia svorka sa po správnom zasunutí vodiča zacvakne.
Optická a haptická spätná väzba o kabeláži
Flexibilné aj pevné vodiče je možné zaviesť bez koncových objímok
Beznástrojová a intuitívna obsluha
Bezpečné zapojenie aj pri silných vibráciách, nie je potrebné žiadne dodatočné utiahnutie
„Pripravené na robotizáciu“, napr. pre automatizovanú výrobu rozvádzacích skríň

Technické parametre

Druh obalu: Single

Kategória výrobku: stýkač

Typ: LC1D18AQ7

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Riadiace napätie (max.): 380 V/AC

Rozsah riadiaceho napätia: 380 V/AC (max)

Konštantný prúd (max.): 18 A

: 7.5 kW

Pripojenie: Snap-In

Šírka: 45 mm

V: 110 mm

Hĺbka: 86 mm

Rozmer.: (š x v x h) 45 x 110 x 86 mm

Obsah: 1 ks

: 45 mm

: 110 mm

: 92 mm

: NIE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 380-380 V

: 380-380 V

: Other

: 440-440 V

: 440-440 V

: AC

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3412653 Schneider Electric LC1D18AQ7 stýkač 3 spínacie 7.5 kW Single 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3412653 Schneider Electric LC1D18AQ7 stýkač 3 spínacie 7.5 kW Single 1 ks

Popis

Výkonový stýkač TeSys DECA. 3-pólový, 3 normálne otvorené kontakty. Doplnkové pomocné kontakty - 1 NO + 1 NC, menovitý prevádzkový výkon pri AC-3, 400 V 7,5 kW, menovitý prevádzkový prúd Ie pri AC-3, 400 V 18 A, cievka 380 V AC. Rozmery (ŠxVxH) 45x110x86 mm, hmotnosť 0,32 kg. Kategória AC-3, AC-1, AC-4. bez integrovaného modulu zapojenia. Rýchle, bezpečné a bezúdržbové pripojenie napájania pomocou terminálu SnapIN. Vhodné pre bezpečnostné aplikácie vďaka mechanicky prepojeným kontaktom a zrkadlovým kontaktom.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
