Name: Schneider Electric LC1E3801M7 stýkač 1 rozpínací s pomocným kontaktom 1 ks
Brand: Schneider Electric
SKU: 3755058
Availability: BackOrder

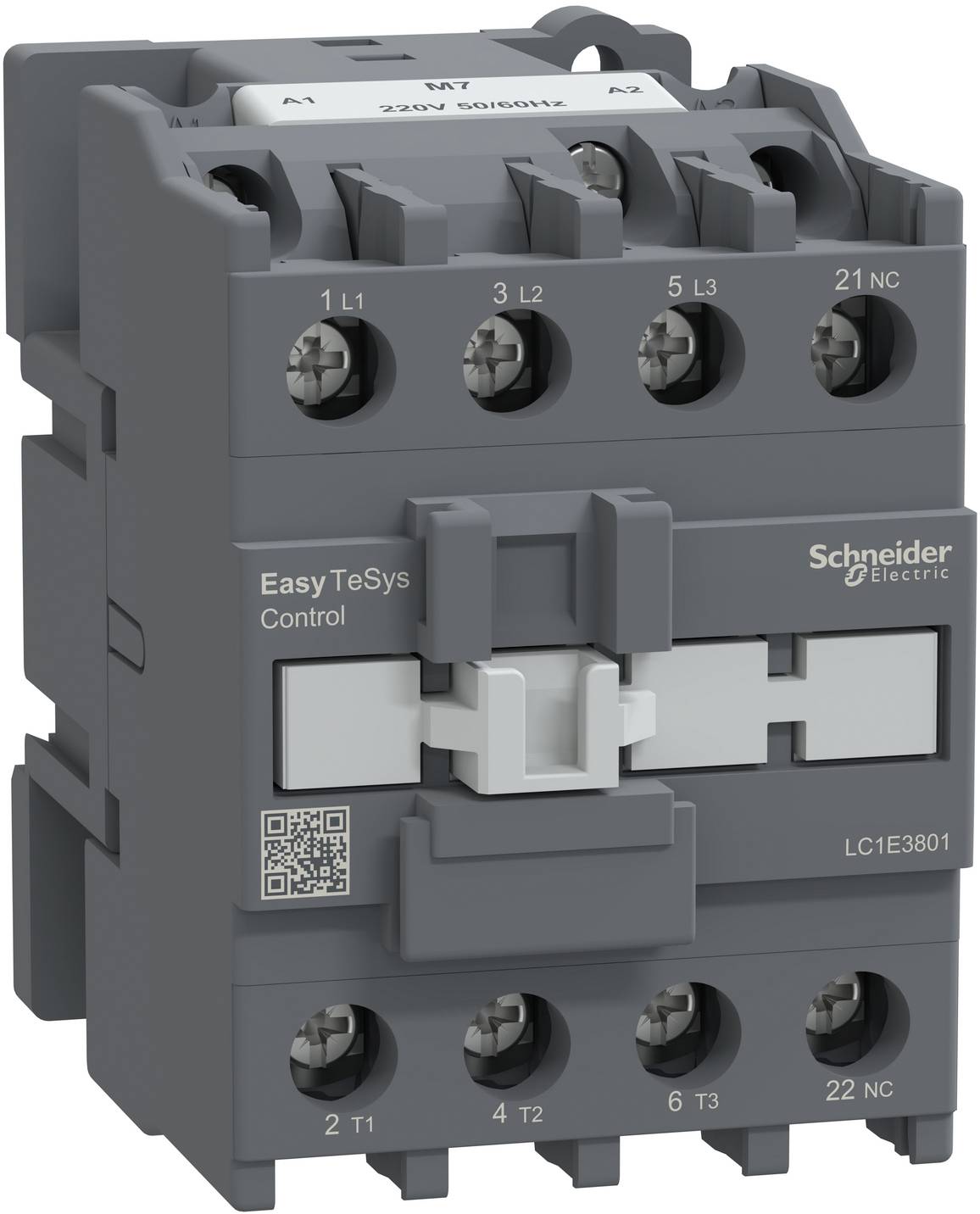

Schneider Electric LC1E3801M7 stýkač 1 rozpínací s pomocným kontaktom 1 ks-0

Kategória výrobku

stýkač

Počet pólov

3-pólové

Pripojenie

skrutková svorka

Typ

LC1E3801M7

Typ kontaktu

1 rozpínací

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Čoskoro k dispozícii

Počet

Celkom (149,99 € / kus)

169,99 €

-12 %

149,99 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Typ pripojenia hlavného obvodu: Skrutková svorka
Počet pomocných kontaktov ako normálne zatvorených kontaktov: 0
Počet pomocných kontaktov ako otváračov: 1
Počet normálne zatvorených kontaktov ako hlavných kontaktov: 3
Počet otváračov ako hlavných kontaktov: 0
Menovitý prevádzkový výkon pri AC-3, 400 V: 18,5 kW
Menovitý prevádzkový prúd Ie pri AC-1, 400 V: 50 A
Menovitý prevádzkový prúd Ie pri AC-3, 400 V: 38 A
Menovité napájacie napätie riadiaceho systému AC 50 Hz: 220 – 220 V
Menovité napájacie napätie riadiaceho systému AC 60 Hz: 220 – 220 V
Prevádzkové napätie AC 50 Hz: 690 – 690 V
Prevádzkové napätie AC 60 Hz: 690 – 690 V
Vhodné na inštaláciu na DIN lištu: nie
Typ napätia pre prevádzku: AC

Kategória výrobku: stýkač

Typ: LC1E3801M7

Počet pólov: 3-pólové

Typ kontaktu: 1 rozpínací

Pomocný kontakt: 1 rozpínací

Riadiace napätie (min.): 220 V/AC

Riadiace napätie (max.): 220 V/AC

Rozsah riadiaceho napätia: 220 - 220 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 38 A

Vlastnosti: s pomocným kontaktom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Min. teplota: -5 °C

Max. teplota: 55 °C

Šírka: 56 mm

V: 84 mm

Hĺbka: 86 mm

Rozmer.: (š x v x h) 56 x 84 x 86 mm

Obsah: 1 ks

UKCA: Nie je relevantné

Varianty(Všetky ceny sú s DPH)

Druh obalu

Počet pólov

Výkon

Schneider Electric LC1E0601B7 stýkač 3 spínacie 2.2 kW s pomocným kontaktom Piece 1 ks

Objednávacie číslo:3755153

Doručenie: Št 5. 11.

Conrad Electronic

Piece

3-pólové

2.2 kW

Min.: 1

Násobky: 1

47,99 €^*

Schneider Electric LC1E0601F5 stýkač 3 spínacie 2200 W Single 1 ks

Objednávacie číslo:3755155

Doručenie: Št 5. 11.

Conrad Electronic

Single

3-pólové

2200 W

Min.: 1

Násobky: 1

40,99 €^*

Schneider Electric LC1E0601F7 stýkač 3 spínacie 2.2 kW s pomocným kontaktom Piece 1 ks

Objednávacie číslo:3755157

Doručenie: Št 5. 11.

Conrad Electronic

Piece

3-pólové

2.2 kW

Min.: 1

Násobky: 1

47,99 €^*

Schneider Electric LC1E0601M5 stýkač 3 spínacie 2.2 kW s pomocným kontaktom Piece 1 ks

Objednávacie číslo:3755160

Doručenie: Št 5. 11.

Conrad Electronic

Piece

3-pólové

2.2 kW

Min.: 1

Násobky: 1

40,99 €^*

Schneider Electric LC1E0601N5 stýkač 3 spínacie 2.2 kW s pomocným kontaktom Single 1 ks

Objednávacie číslo:3755163

Doručenie: Št 5. 11.

Conrad Electronic

Single

3-pólové

2.2 kW

Min.: 1

Násobky: 1

40,99 €^*

Schneider Electric LC1E0601U5 stýkač 1 rozpínací 2.2 kW s pomocným kontaktom Single 1 ks

Objednávacie číslo:3755165

Doručenie: Št 5. 11.

Conrad Electronic

Single

3-pólové

2.2 kW

Min.: 1

Násobky: 1

40,99 €^*

Schneider Electric LC1E0610B7 stýkač 3 spínacie 2.2 kW s pomocným kontaktom Piece 1 ks

Objednávacie číslo:3755167

Doručenie: Št 5. 11.

Conrad Electronic

Piece

3-pólové

2.2 kW

Min.: 1

Násobky: 1

40,99 €^*

Schneider Electric LC1E0610F7 stýkač 3 spínacie 2.2 kW s pomocným kontaktom 1 ks

Objednávacie číslo:3755169

Doručenie: Št 5. 11.

Conrad Electronic

3-pólové

2.2 kW

Min.: 1

Násobky: 1

40,99 €^*

Schneider Electric LC1E0610M5 stýkač 1 spínací 2.2 kW s pomocným kontaktom Piece 1 ks

Objednávacie číslo:3755171

Doručenie: Št 5. 11.

Conrad Electronic

Piece

3-pólové

2.2 kW

Min.: 1

Násobky: 1

34,99 €^*

Schneider Electric LC1E0610M7 stýkač 1 spínací 2.2 kW s pomocným kontaktom Single 1 ks

Objednávacie číslo:3755173

Doručenie: Št 5. 11.

Conrad Electronic

Single

3-pólové

2.2 kW

Min.: 1

Násobky: 1

40,99 €^*

Na stiahnutie

Datasheet

Datasheet 3755058 Schneider Electric LC1E3801M7 stýkač 1 rozpínací s pomocným kontaktom 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3755058 Schneider Electric LC1E3801M7 stýkač 1 rozpínací s pomocným kontaktom 1 ks

Popis

Trojpólový stýkač Easy TeSys Control pre motorové aplikácie do 38 A, 18,5 kW, 440 V. Ponúka cievku AC 220 V 50/60 Hz, vstavané pomocné kontakty 1 NC, napájacie a ovládacie pripojenia cez skrutkové svorky. Šírka 56 mm pre štandardné prevádzkové rýchlosti až do 1800 cyklov za hodinu. Ponúka štandardnú spoľahlivosť a odolnosť s elektrickou životnosťou 0,9 milióna cyklov AC-3 a mechanickou životnosťou 8 miliónov cyklov. Môže sa používať pri prevádzkových teplotách od -5 °C do 55 °C a montovať na DIN lišty bez zníženia výkonu až do nadmorskej výšky 3 000 m. Certifikácia podľa viacerých noriem (IEC, CCC, EAC) a v súlade s normami RoHS/REACH.

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.

Popis

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
