Name: Schneider Electric LC1E3810M5 stýkač 3 spínacie 18.5 kW s pomocným kontaktom Single 1 ks
Brand: Schneider Electric
SKU: 3755104
Availability: BackOrder

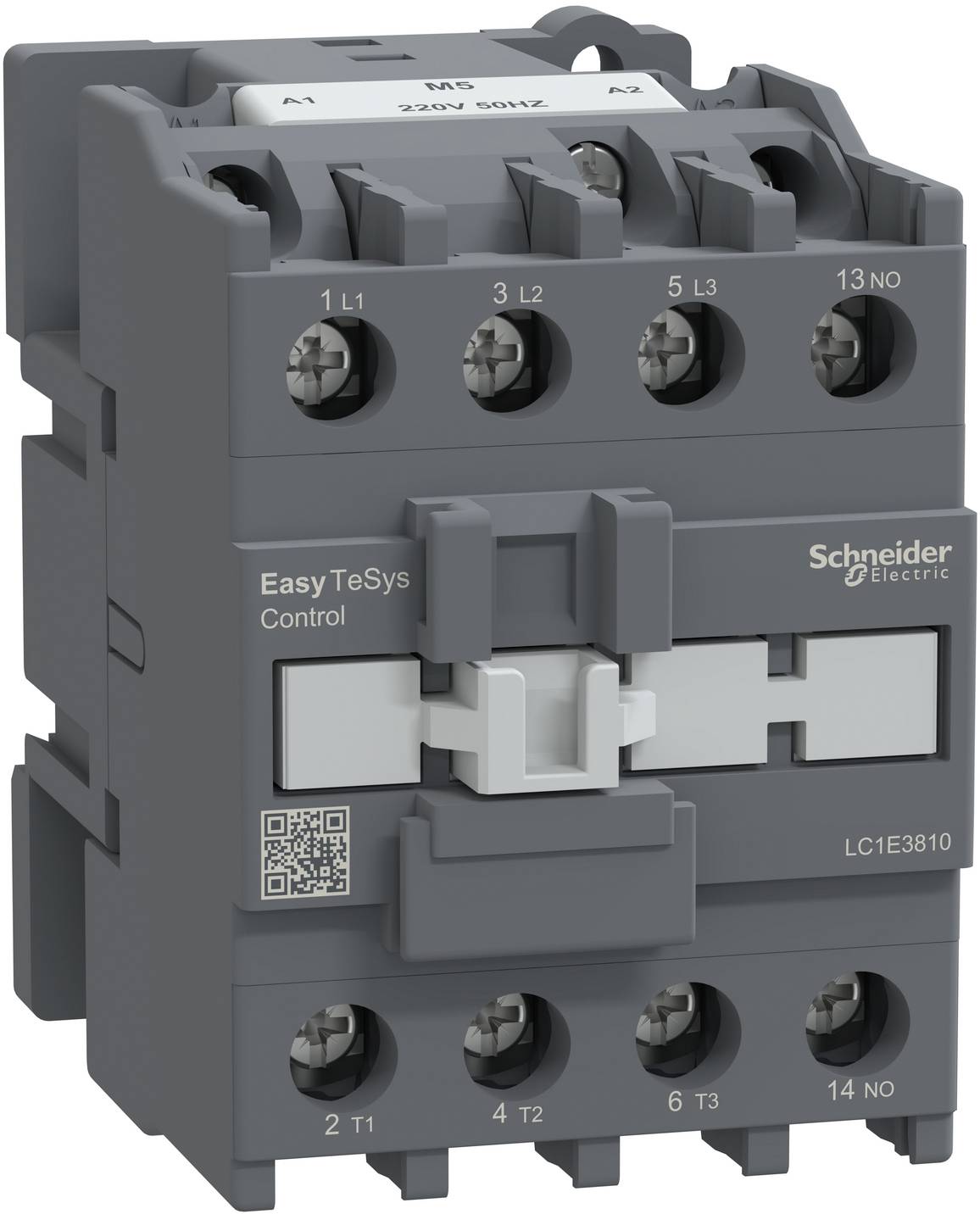

Schneider Electric LC1E3810M5 stýkač 3 spínacie 18.5 kW s pomocným kontaktom Single 1 ks-0

Kategória výrobku

stýkač

Počet pólov

3-pólové

Výkon

18.5 kW

Pripojenie

skrutková svorka

Druh obalu

Single

Datasheety: (PDF)

Doručenie: Št 5. 11.

Počet

Celkom (149,99 € / kus)

169,99 €

-12 %

149,99 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Typ pripojenia hlavného obvodu: Skrutková svorka
Počet pomocných kontaktov ako normálne zatvorených kontaktov: 1
Počet pomocných kontaktov ako otváračov: 0
Počet normálne zatvorených kontaktov ako hlavných kontaktov: 3
Počet otváračov ako hlavných kontaktov: 0
Menovitý prevádzkový výkon pri AC-3, 400 V: 18,5 kW
Menovitý prevádzkový prúd Ie pri AC-1, 400 V: 50 A
Menovitý prevádzkový prúd Ie pri AC-3, 400 V: 38 A
Menovité napájacie napätie riadiaceho systému AC 50 Hz: 220 – 220 V
Prevádzkové napätie AC 50 Hz: 690 – 690 V
Prevádzkové napätie AC 60 Hz: 690 – 690 V
Vhodné na inštaláciu na DIN lištu: nie
Typ napätia pre prevádzku: AC

Druh obalu: Single

Kategória výrobku: stýkač

Typ: LC1E3810M5

Počet pólov: 3-pólové

Typ kontaktu: 3 spínacie

Pomocný kontakt: 1 spínací

Riadiace napätie (min.): 220 V/AC

Riadiace napätie (max.): 220 V/AC

Rozsah riadiaceho napätia: 220 - 220 V/AC

Spínacie napätie (max.): 690 V/AC

Konštantný prúd (max.): 50 A

: 18.5 kW

Vlastnosti: s pomocným kontaktom

Druh montáže: montážna lišta

Pripojenie: skrutková svorka

Min. teplota: -5 °C

Max. teplota: 55 °C

Šírka: 56 mm

V: 84 mm

Hĺbka: 86 mm

Rozmer.: (š x v x h) 56 x 84 x 86 mm

Obsah: 1 ks

UKCA: áno
