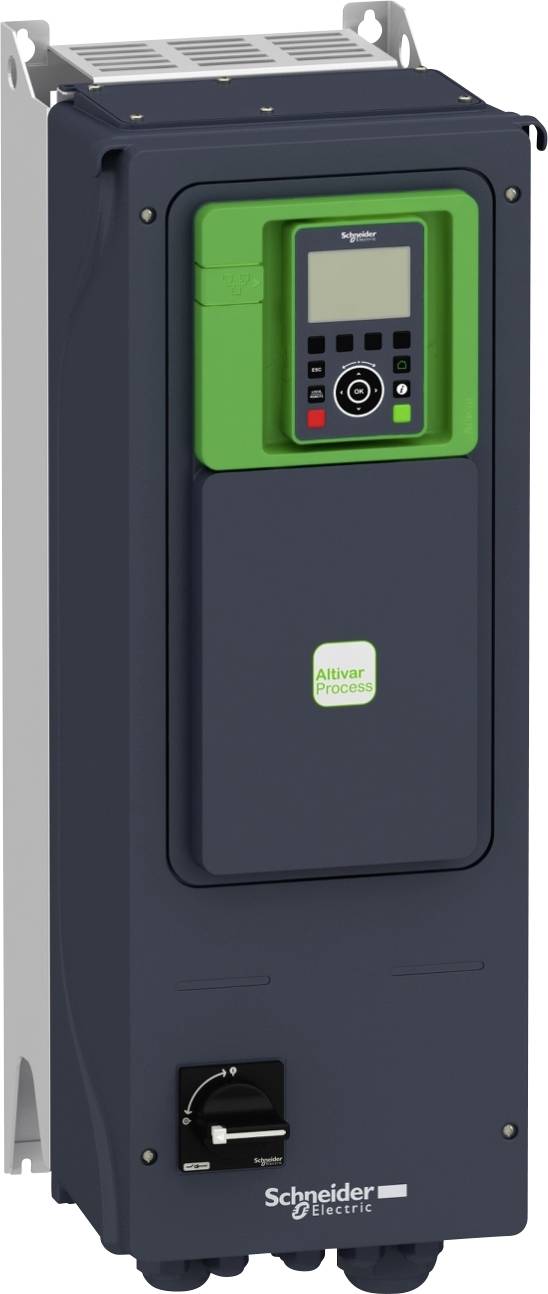

Name: Schneider Electric menič frekvencie ATV650D22N4E 22 kW 3fázový 380 V, 480 V
Brand: Schneider Electric
SKU: 2374003
Availability: BackOrder

Technické parametre

Variant inštalácie: povrchová
Komunikačný protokol: Ethernet; Modbus. sériové; Modbus TCP
Menovité pomocné napätie [UH, nom]: 380-480 V -15 - + 10%
Počet digitálnych vstupov: 8
Počet analógových vstupov: 3
Počet analógových výstupov: 2
Menovitá frekvencia hodín: 4 kHz
Zdanlivý výkon: 24,9 kVA pri 480 V (vysoké preťaženie); 28,6 kVA pri 480 V (štandardné preťaženie)
Teplota okolia počas prevádzky: 40… 50 ° C (s); -15 ... 40 ° C (bez zníženia výkonu)
Výkon motora (HP): 25 hp vysoké preťaženie; Štandardné preťaženie 30 hp
Menovitý výstupný prúd: 39,2 A pri 4 kHz pre vysoké preťaženie; 46,3 A pri 4 kHz pre štandardné preťaženie
Hladina hluku: 53,7 dB

Vstupné napätie (offset): 380 V
480 V

Kategória výrobku: menič frekvencie

Výstupný výkon (max.): 22 kW

Frekvencia (max.): 0.5 kHz

Frekvencia (min.): 0.0001 kHz

Sieť: 3fázový

Rozsah frekvencie: 0.0001 kHz - 0.5 kHz

Menovitý prúd: 39.6 A

Hĺbka: 330 mm

V: 678 mm

Šírka: 264 mm

: IP55

Typ: ATV650D22N4E

Trieda filtra: C2

Rozmer.: (š x v x h) 264 x 678 x 330 mm

Číslo výrobcu: ATV650D22N4E

Hmotnosť: 20.6 kg

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2374003 Schneider Electric menič frekvencie ATV650D22N4E 22 kW 3fázový 380 V, 480 V

Rady

Pozor!
Silnoprúdový prietokový ohrievač vody:
Prevádzka tohto prietokového ohrievača vody vyžaduje pripojenie vysokého napätia (trojfázové pripojenie na striedavý prúd).
Pripojenie a montáž silnoprúdového prietokového ohrievača vody si vyžaduje súhlas prevádzkovateľa siete; okrem iného to môže vykonať len prevádzkovateľ siete alebo inštalačná firma zapísaná v zozname inštalatérov prevádzkovateľa siete.

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
