Name: Schneider Electric METSEION7400 sieťový analyzátor 3-fázové Analýza zaťaženia
Brand: Schneider Electric
SKU: 3756793
Availability: BackOrder

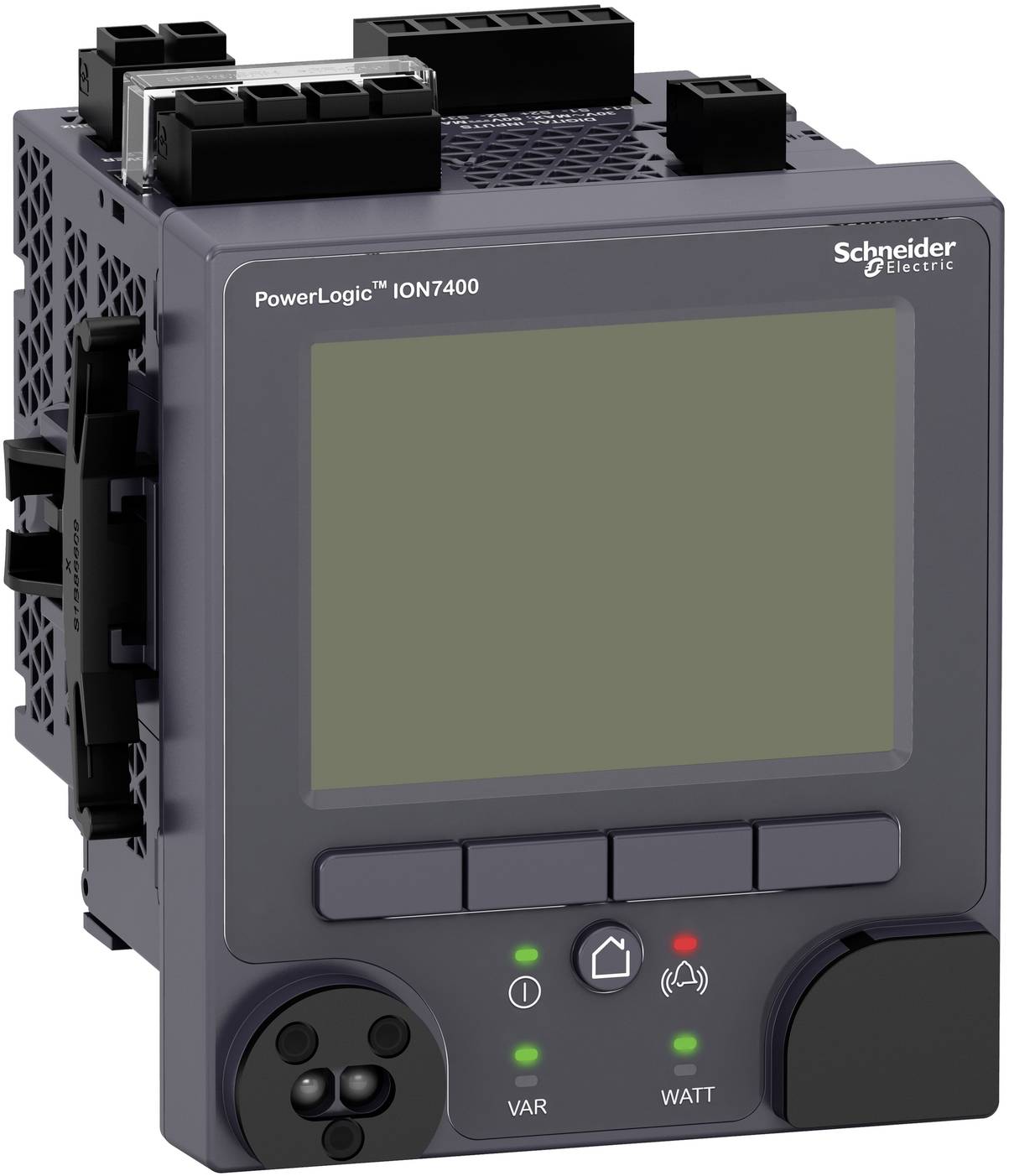

Schneider Electric METSEION7400 sieťový analyzátor 3-fázové Analýza zaťaženia-0

Datasheety: (PDF)

Čoskoro k dispozícii

Počet

Celkom (3 829,00 € / kus)

3 829,00 €

s DPH

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Technické parametre

Pripojiteľný prierez vodiča (pevný): 1,31 – 5,26 mm²
Počet analógových výstupov: 0
Počet analógových vstupov: 0
Počet digitálnych výstupov: 1
Počet digitálnych vstupov: 3
Počet ethernetových portov: 2
Počet vstupov na meranie napätia: 4
Počet vstupov na meranie prúdu: 8
Merač jalového výkonu: áno
Displej: grafický
Vzdialený displej: nie
Frekvenčný merač: áno
Kalibrované: áno
Vhodné pre RJ konektory: áno
Trieda presnosti jalového výkonu podľa IEC 62053-23: iná
Trieda presnosti činného výkonu podľa IEC 62053-22: 0,2S
Impulzný výstup: elektrický
Počítadlo impulzov: nie
Maximálny prúd (Imax): 20 A
Profil záťaže typu merania: áno
Ukladanie nameraných údajov: áno
S protokolom auditu: áno
S tachometrom: nie
S podpisom firmvéru: nie
S komunikačným rozhraním M-Bus: nie
S komunikačným rozhraním KNX: nie
S komunikačným rozhraním RS-485: áno
Protokolovanie bezpečnostných udalostí: áno
S riadením prístupu na základe rolí (RBAC): nie
Typ montáže: Predná
Menovitý prúd (In): 5 A
Meranie harmonických kmitočtov: áno
Fázový uhol (cos phi): áno
Polarita: Trojvodičová/štvorvodičová
Zdanlivý výkon: áno
Typ napájacieho napätia: AC/DC
Merač spotreby: áno
Podporuje ethernetový protokol IEC 61850: áno
Podporuje protokol Modbus: áno
Podporuje protokol pre OPC UA PubSub: nie
Podporovaný protokol PROFIBUS: nie
Podporovaný protokol pre PROFINET IO: nie
Podporuje protokol pre iné zbernicové systémy: áno
Napájacie napätie AC 50 Hz: 90 – 415 V
Napájacie napätie AC 60 Hz: 90 – 415 V
Napájacie napätie DC: 110 – 415 V
Voltmeter: áno
Webový server s prenosovým protokolom HTTPS: áno
Merač aktívneho výkonu: áno

Kategória výrobku: sieťový analyzátor

Fázová detekcia: áno

: bez certifikátu

Rozmer.: (š x v x h) 98 x 112 x 78.5 mm

Druh merania: 3-fázové

Vlastnosti: Analýza zaťaženia

Šírka: 98 mm

V: 112 mm

Rozhranie: Ethernet

Hĺbka: 78.5 mm

Prevedenie: meracie menič

PF (Power factor): PRAVDA

: Front mounting

: 98 mm

: Measurement transformer

: 112 mm

: 78.5 mm

: ÁNO

: Graphic

: 20 A

: ÁNO

: ÁNO

: ÁNO

: ÁNO

: 3

: 1

: 0

: 0

: AC/DC

: NIE

: ÁNO

: ÁNO

: Other

: 2

: ÁNO

: ÁNO

: NIE

: ÁNO

: NIE

: ÁNO

: ÁNO

: ÁNO

: 1.31-5.26 mm²

: NIE

: 90-415 V

: 90-415 V

: 110-415 V

: ÁNO

: ÁNO

: Electrical

: Three conductor/four conductor

: ÁNO

: 5 A

: 0.2S

: Other

: 4

: 8

: ÁNO

: NIE

: ÁNO

: NIE

: ÁNO

: NIE

: ÁNO

: NIE

: NIE

: NIE

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3756793 Schneider Electric METSEION7400 sieťový analyzátor 3-fázové Analýza zaťaženia

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3756793 Schneider Electric METSEION7400 sieťový analyzátor 3-fázové Analýza zaťaženia

Popis

Analyzátor siete série ION7400 pre prednú montáž v aplikáciách nízkeho a stredného napätia s integrovaným displejom, USB portom a optickým rozhraním. Displej: plne grafický 89 mm TFT LCD farebný displej. 4-kvadrantové meranie: Import a export činnej a jalovej energie, merače činnej, jalovej a zdanlivej energie na jednotku. Fázové, ako aj samostatné merače činnej energie s výberom tarify pomocou týždenného časovača, komunikácie alebo kontaktu. Prúd, napätie (priemerné a na fázu), priemerný prúd, činný, jalový a zdanlivý výkon, účinník (celkový a na fázu), priemerné hodnoty výkonu. Frekvencia, minimálne a maximálne hodnoty okamžitých hodnôt, maximálne hodnoty priemerných hodnôt prúdu a výkonu. Harmonický obsah THD I, THD U a TDD. Harmonická analýza: Namerané hodnoty na fázu so stĺpcovým grafom. Do 31. Harmonická na displeji zariadenia. až do 63. Harmonické pomocou softvéru.
