Siemens 3KF13080LB51 výkonový odpínač Veľkosť poistky = 00 80 A 690 V/AC 1 ks
Kategória výrobku
výkonový odpínač
Veľkosť poistky
00
Pólov
3
Menovitý prúd - filter
80 A
Prevedenie
Odpínače 3KF s poistkami
Datasheety: (PDF)
EAN:
Označenie výrobcu:
Objednávacie číslo:
Počet
Celkom (224,99 € / kus)
249,99 €
-10 %
224,99 €
s DPH
Doprava zadarmo
Overený predajca s technickou podporou
Technické parametre
- Prevedenie elektrickej prípojky / pre hlavný okruh: krabicová svorka
- Konštrukcia displeja / pre polohu spínača displej otočného ovládacieho mechanizmu dverovej spojky: ON-OFF-TEST
- Usporiadanie elektrickej prípojky / pre hlavný okruh: hore a dole
- Počet prepínacích kontaktov / pre pomocné kontakty: 4
- Uťahovací moment / so skrutkovým spojom / minimálne: 5 Nm
- Uťahovací moment / so skrutkovým spojením / maximálne: 6,5 Nm
- Typ zariadenia: trvalá inštalácia
- Veľkosť oddeľovača: 00 a 000
- Veľkosť odpínača: 1
- Podmienený skratový prúd (Iq): 100 000 A
- Typ montáže: Montáž na podlahu a nacvakávacia montáž na 35 mm DIN lištu
- Prevádzkový výkon / pri AC-23 A / pri 400 V: 37000 W
- Prevádzkový výkon / pri AC-23 A / pri 690 V: 75 kW
- Prepúšťací prúd / pri zopnutom vypínači / pri 690 V / s kombináciou vypínač + poistka aM / max. povolený: 11200 A
- Prepúšťací prúd / pri zopnutom vypínači / pri 690 V / s kombináciou vypínač + poistka gG / max. povolený: 11200 A
- Prietokový prúd / pri zatvorenom vypínači / pre kombináciu vypínač + poistka / pri 500 V / maximálne prípustné: 10400 A
- Prietokový prúd / poistky / pri 400 V / maximálne prípustné: 11800 A
- Prietokový prúd / poistky / pri 690 V / maximálne prípustné: 11800 A
- Vhodnosť na použitie / hlavný vypínač: áno
- Vhodnosť na použitie / odpínač záťaže: áno
- Vhodnosť na použitie / NÚDZOVÝ VYPÍNAČ: áno
- Vhodnosť na použitie / bezpečnostný spínač: áno
- Vhodnosť na použitie / údržbu / opravu spínača: áno
- Montážna poloha: ľubovoľná
- Elektrická životnosť (spínacie cykly) / pri AC-23 A / pri 440 V: 10000
- Elektrická životnosť (spínacie cykly) / pri AC-23 A / pri 690 V: 6000
- Elektrická životnosť (spínacie cykly) / pri DC-23 A / pri 440 V: 1500
- Mechanická životnosť (spínacie cykly) / typická: 15000
- Izolačné napätie (Ui): 1000V
- Poloha / ovládacieho prvku: vpredu
- Poloha / pohonu radenia: na ľavom konci
- Rozšírenie produktu / pomocný spínač: áno
- Rozšírenie produktu / voliteľné / uzamykateľnosť: áno
- Rozšírenie produktu / voliteľné / monitorovanie poistiek: áno
- Stupeň krytia IP: IP00
- Stupeň krytia IP / so zapnutým vypínačom / s krytom alebo krytom káblového oka: IP00
- Odolnosť proti prepätiu: 12kV
- Teplota okolia / počas prevádzky / minimum: -25 °C
- Teplota okolia / počas prevádzky / maximálne: 70 °C
- Strata výkonu / maximum: 44,4 W
- Stupeň znečistenia: 3
- Typ pripojiteľných prierezov vodičov / s flexibilnou prípojnicou: 2x (0,8 x 9 mm²)
- Typ pripojiteľných prierezov vodičov / pre medené vodiče / plné: 1x (1 ... 16 mm²) / 1x (AWG 14 ... 6)
- Typ pripojiteľných prierezov vodičov / pre medené vodiče / jemne splietané / s opracovaním konca jadra: 1x (6 ... 25 mm²) / 1x (AWG 12 ... 4)
- Typ pripojiteľných prierezov vodičov / pre medené vodiče / lanka: 1x (6 ... 25 mm²) / 1x (AWG 14 ... 4)
- Typ pripojiteľných prierezov vodičov / pre medenú prípojnicu: 1x (12 x 2 mm²)
- Prevedenie
Odpínače 3KF s poistkami
- Kategória výrobku
výkonový odpínač
- Veľkosť poistky
00
- Pólov
3
- Spĺňa RoHS
áno

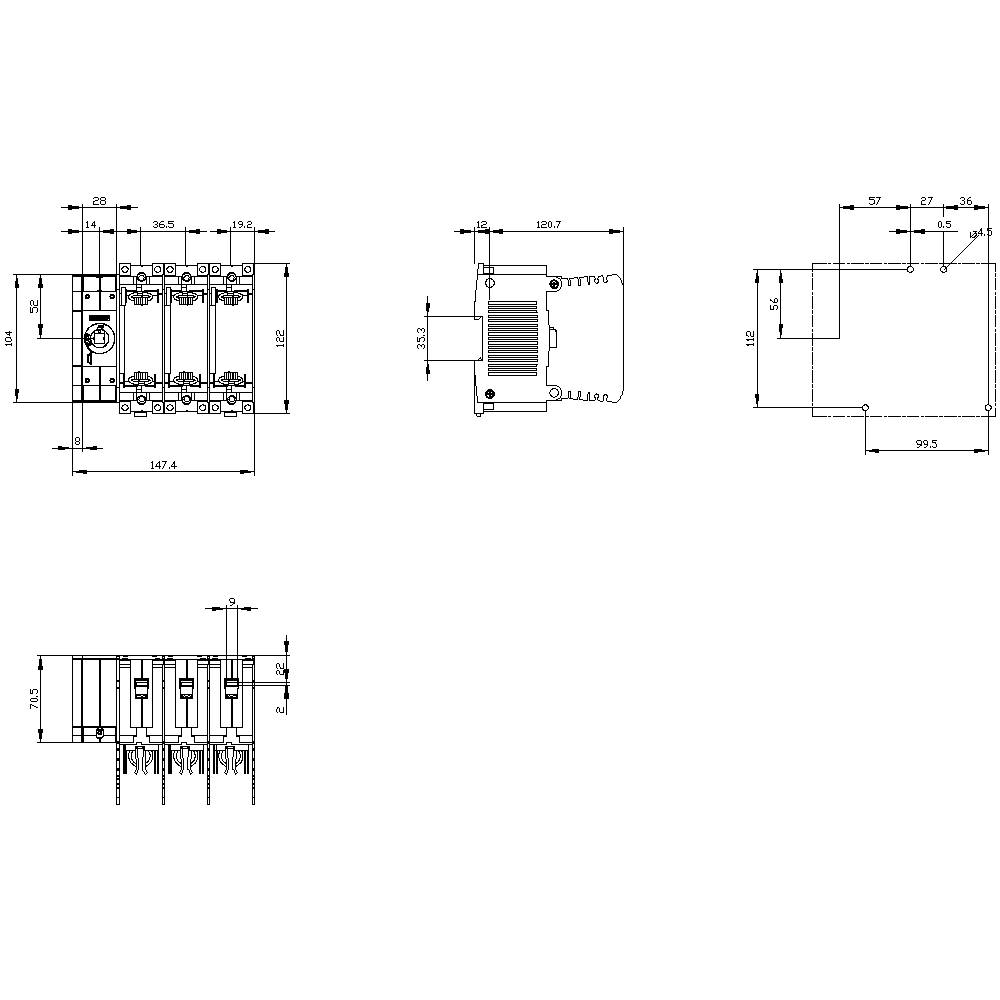

- Rozmer.
(š x v x h) 148.3 x 153 x 132.7 mm
- Obsah
1 ks
- Menovitý prúd
80 A
- Menovitý prúd - filter
80 A
- Menovité napätie
690 V/AC
- Šírka
148.3 mm
- V
153 mm
- Hĺbka
132.7 mm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 2864047 Siemens 3KF13080LB51 výkonový odpínač Veľkosť poistky = 00 80 A 690 V/AC 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2864047 Siemens 3KF13080LB51 výkonový odpínač Veľkosť poistky = 00 80 A 690 V/AC 1 ks
Popis
Odpínač s poistkou 3KF SITOR, 80A, veľ. 1, 3-pin, pre NH poistku veľ. 000 na ochranu polovodičov, predný pohon vľavo, základné zariadenie bez rukoväte, krabicová svorka bez poistiek
Tento text bol preložený strojovo.
Tento text bol preložený strojovo.
