Name: Siemens 3KF43400MF51 výkonový odpínač Veľkosť poistky = 1 400 A 690 V/AC 1 ks
Brand: Siemens
SKU: 2864051
Availability: BackOrder

Elektrické spínacie zariadenie s kovovými prípojkami a centrálnym ovládacím prvkom, používané na riadenie elektrických obvodov.

'Elektrická schéma so štyrmi paralelne zapojenými odpormi. Zhora nadol vedú štyri prepojenia: 1, 3, 5 hore; 2, 4, 6 dole.'

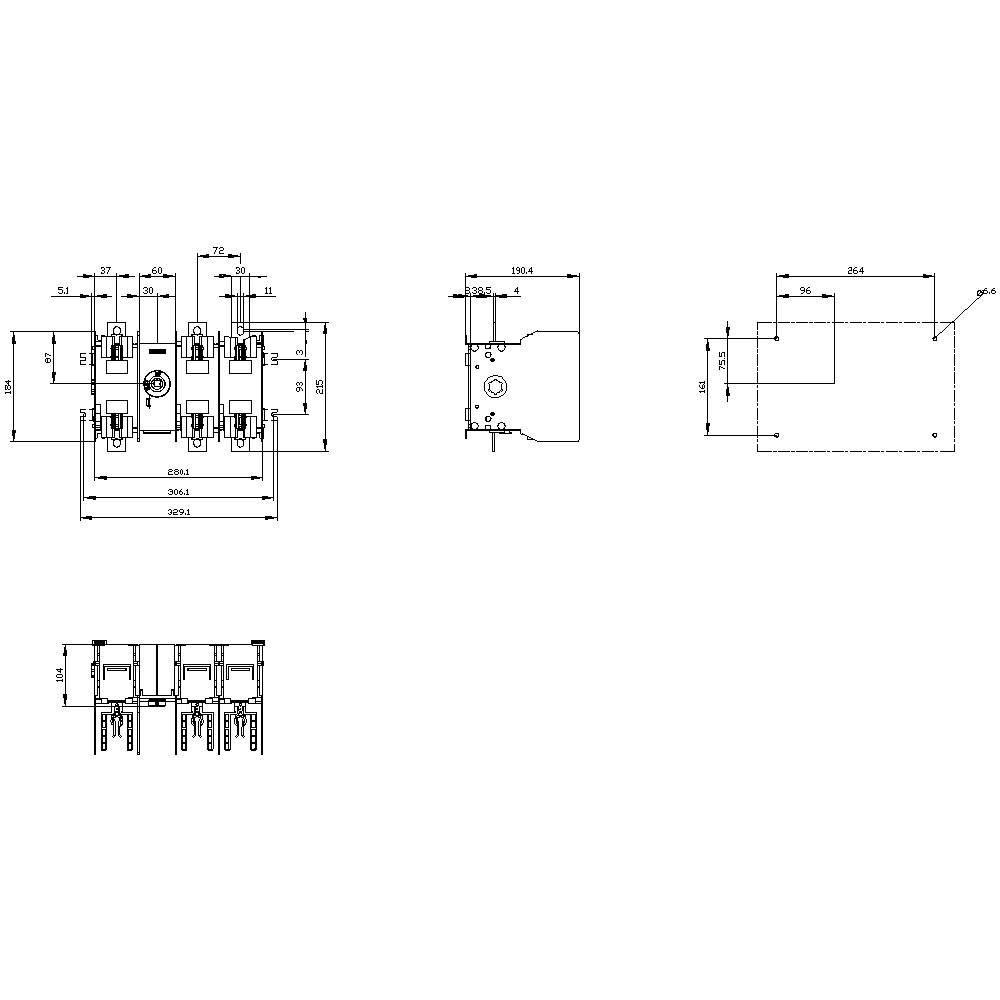

Technický výkres elektronickej súčiastky s rozmermi v milimetroch. Pohľad spredu a z boku s podrobnými rozmermi.

1/3

Ilustračný obrázok

Kategória výrobku

výkonový odpínač

Veľkosť poistky

Pólov

Menovitý prúd - filter

400 A

Prevedenie

Odpínače 3KF s poistkami

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 12. 11.

Počet

Set(y)

Celkom (725,00 € / kus)

795,00 €

-9 %

725,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prevedenie elektrickej prípojky / pre hlavný okruh: ploché pripojenie
Konštrukcia displeja / pre polohu spínača displej otočného ovládacieho mechanizmu dverovej spojky: ON-OFF-TEST
Usporiadanie elektrickej prípojky / pre hlavný okruh: hore a dole
Počet spínacích kontaktov / pre pomocné kontakty: 8
Počet vypínacích kontaktov / pre pomocné kontakty: 8
Uťahovací moment / so skrutkovým spojením / minimálne: 30 Nm
Uťahovací moment / so skrutkovým spojením / maximálne: 44 Nm
Typ zariadenia: trvalá inštalácia
Veľkosť oddeľovacej záložky: 2 a 1
Veľkosť rámu odpínača: 4
Podmienený skratový prúd (Iq): 100 000 A
Typ montáže: montáž na podlahu
Prevádzkový výkon / pri AC-23 A / pri 400 V: 220 000 W
Prevádzkový výkon / pri AC-23 A / pri 690 V: 400 kW
Prepúšťací prúd / pri zopnutom vypínači / pri 690 V / s kombináciou vypínač + poistka aM / max. povolený: 41140 A
Prepúšťací prúd / pri zopnutom vypínači / pri 690 V / s kombináciou vypínač + poistka gG / max. povolený: 41140 A
Prietokový prúd / pri zatvorenom vypínači / pre kombináciu vypínač + poistka / pri 500 V / maximálne prípustné: 39400 A
Prietokový prúd / poistky / pri 400 V / maximálne prípustné: 37100 A
Prietokový prúd / poistky / pri 690 V / maximálne prípustné: 47000 A
Vhodnosť na použitie / hlavný vypínač: áno
Vhodnosť na použitie / odpínač záťaže: áno
Vhodnosť na použitie / NÚDZOVÝ VYPÍNAČ: áno
Vhodnosť na použitie / bezpečnostný spínač: áno
Vhodnosť prepínača na použitie / údržbu / opravu: áno
Montážna poloha: ľubovoľná
Elektrická životnosť (spínacie cykly) / pri AC-23 A / pri 440 V: 3000
Elektrická životnosť (spínacie cykly) / pri AC-23 A / pri 690 V: 2000
Elektrická životnosť (spínacie cykly) / pri DC-23 A / pri 440 V: 1000
Mechanická životnosť (spínacie cykly) / typická: 8000
Izolačné napätie (Ui): 1000V
Poloha / ovládacieho prvku: vpredu
Poloha / spínacieho mechanizmu: za prvým pólom
Rozšírenie produktu / pomocný spínač: áno
Rozšírenie produktu / voliteľné / uzamykateľnosť: áno
Rozšírenie produktu / voliteľné / monitorovanie poistiek: áno
Stupeň krytia IP: IP00
Stupeň krytia IP / so zapnutým vypínačom / s krytom alebo krytom káblového oka: IP00
Odolnosť proti prepätiu: 12kV
Teplota okolia / počas prevádzky / minimum: -25 °C
Teplota okolia / počas prevádzky / maximálne: 70 °C
Strata výkonu / maximum: 243 W
Stupeň znečistenia: 3
Typ pripojiteľných prierezov vodičov / pre medené vodiče / lankové / s káblovým okom / podľa DIN 46234: 1x (6 ... 240 mm²), 2x (6 ... 150 mm²) / 1x (AWG 3 ... kcmil 400), 2x (AWG 3 ... 2.0
Typ pripojiteľných prierezov vodičov / pre medené vodiče / lankové / s káblovým okom / podľa DIN 46235: 1x (16 ... 185 mm²), 2x (16 ... 150 mm²)
Typ pripojiteľných prierezov vodičov / pre medenú prípojnicu: 1x (30 x 10 mm²)

Prevedenie: Odpínače 3KF s poistkami

Kategória výrobku: výkonový odpínač

Veľkosť poistky: 1

Pólov: 3

Spĺňa RoHS: áno

Rozmer.: (š x v x h) 288.6 x 215 x 190.5 mm

Obsah: 1 ks

Menovitý prúd: 400 A

Menovitý prúd - filter: 400 A

Menovité napätie: 690 V/AC

Šírka: 288.6 mm

V: 215 mm

Hĺbka: 190.5 mm

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 2864051 Siemens 3KF43400MF51 výkonový odpínač Veľkosť poistky = 1 400 A 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864051 Siemens 3KF43400MF51 výkonový odpínač Veľkosť poistky = 1 400 A 690 V/AC 1 ks

Popis

Odpínač s poistkou 3KF SITOR, 400A, veľ. 4, 3-pin, pre NH poistku veľ. 1 a 2 na ochranu polovodičov, predný náhon, centrál, základný prístroj bez rukoväte, plochá svorka bez poistiek

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
