Name: Siemens 3KF53800MF51 výkonový odpínač Veľkosť poistky = 1 850 A 690 V/AC 1 ks
Brand: Siemens
SKU: 2864053
Availability: BackOrder

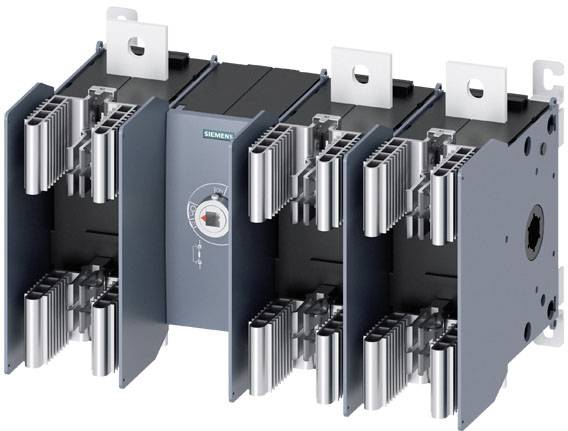

Trojpólový výkonový vypínač Siemens s chladiacimi rebrami a centrálnym otočným spínačom na riadenie elektrickej energie.

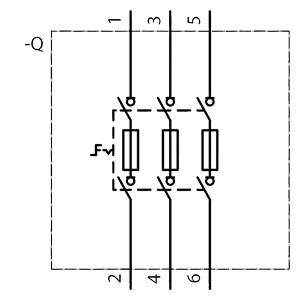

Schéma zapojenia trojfázového stykača s cievkou. Kontakty 1-2, 3-4, 5-6 sú prepojené prerušovanou čiarou.

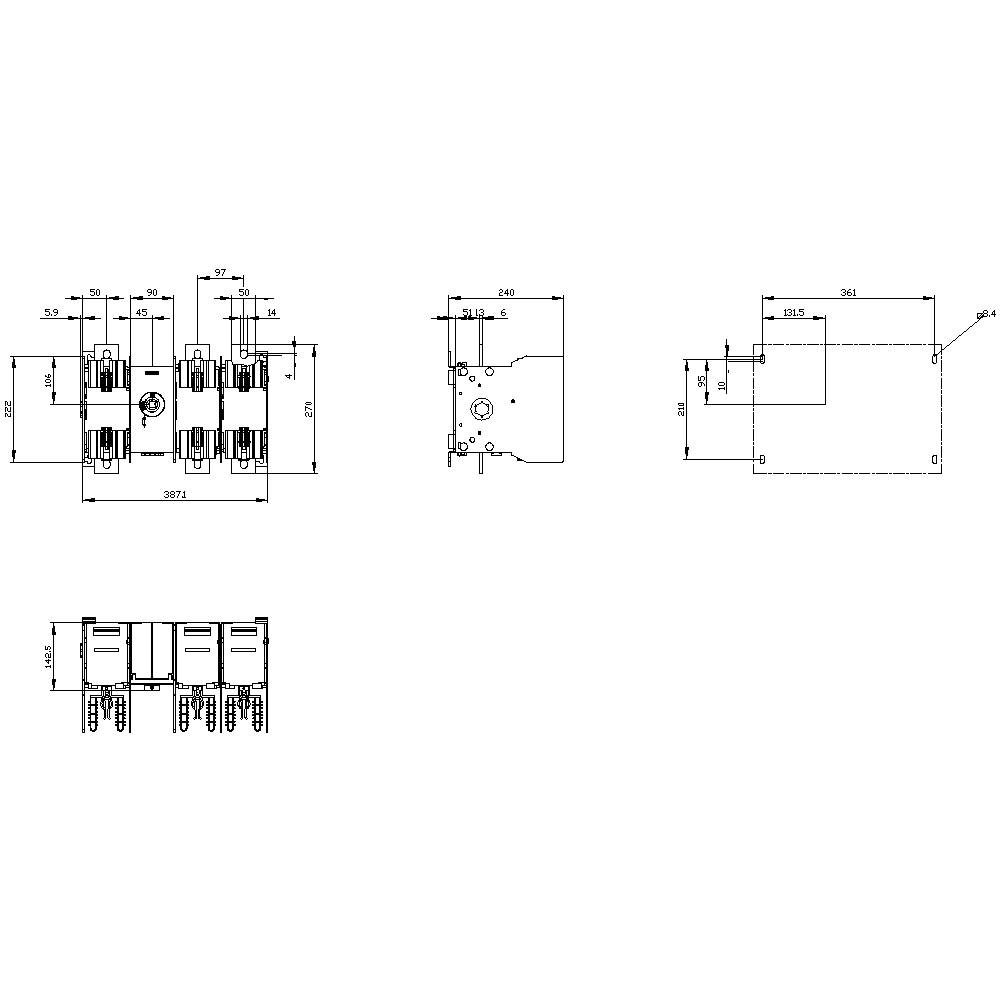

Technický výkres mechanickej súčiastky s viacerými pohľadmi, rozmermi a špecifikáciami. Nákresy zobrazujú bočný a pôdorysný pohľad.

1/3

Ilustračný obrázok

Kategória výrobku

výkonový odpínač

Veľkosť poistky

Pólov

Menovitý prúd - filter

850 A

Prevedenie

Odpínače 3KF s poistkami

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: Št 12. 11.

Počet

Set(y)

Celkom (1 655,00 € / kus)

1 809,00 €

-9 %

1 655,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Prevedenie elektrickej prípojky / pre hlavný okruh: ploché pripojenie
Konštrukcia displeja / pre polohu spínača displej otočného ovládacieho mechanizmu dverovej spojky: ON-OFF-TEST
Usporiadanie elektrickej prípojky / pre hlavný okruh: hore a dole
Počet spínacích kontaktov / pre pomocné kontakty: 8
Počet vypínacích kontaktov / pre pomocné kontakty: 8
Uťahovací moment / so skrutkovým spojením / minimálne: 50 Nm
Uťahovací moment / so skrutkovým spojením / maximálne: 75 Nm
Typ zariadenia: trvalá inštalácia
Veľkosť oddeľovacej záložky: 3 a 2
Veľkosť rámu odpínača: 5
Podmienený skratový prúd (Iq): 100 000 A
Typ montáže: montáž na podlahu
Prevádzkový výkon / pri AC-23 A / pri 400 V: 400 000 W
Prevádzkový výkon / pri AC-23 A / pri 690 V: 800 kW
Prepúšťací prúd / pri zopnutom vypínači / pri 690 V / s kombináciou vypínač + poistka aM / max. povolený: 46590 A
Prepúšťací prúd / pri zopnutom vypínači / pri 690 V / s kombináciou vypínač + poistka gG / max. povolený: 62900 A
Prietokový prúd / pri zatvorenom vypínači / pre kombináciu vypínač + poistka / pri 500 V / maximálne prípustné: 62900 A
Priepustný prúd / poistky / pri 400 V / maximálne prípustné: 77400 A
Prietokový prúd / poistky / pri 690 V / maximálne prípustné: 77400 A
Vhodnosť na použitie / hlavný vypínač: áno
Vhodnosť na použitie / odpínač záťaže: áno
Vhodnosť na použitie / NÚDZOVÝ VYPÍNAČ: áno
Vhodnosť na použitie / bezpečnostný spínač: áno
Vhodnosť prepínača na použitie / údržbu / opravu: áno
Montážna poloha: ľubovoľná
Elektrická životnosť (spínacie cykly) / pri AC-23 A / pri 440 V: 1500
Elektrická životnosť (spínacie cykly) / pri AC-23 A / pri 690 V: 1000
Elektrická životnosť (spínacie cykly) / pri DC-23 A / pri 440 V: 500
Mechanická životnosť (spínacie cykly) / typická: 6000
Izolačné napätie (Ui): 1000V
Poloha / ovládacieho prvku: vpredu
Poloha / spínacieho mechanizmu: za prvým pólom
Rozšírenie produktu / pomocný spínač: áno
Rozšírenie produktu / voliteľné / uzamykateľnosť: áno
Rozšírenie produktu / voliteľné / monitorovanie poistiek: áno
Stupeň krytia IP: IP00
Stupeň krytia IP / so zapnutým vypínačom / s krytom alebo krytom káblového oka: IP00
Odolnosť proti prepätiu: 12kV
Teplota okolia / počas prevádzky / minimum: -25 °C
Teplota okolia / počas prevádzky / maximálne: 70 °C
Strata výkonu / maximum: 405 W
Stupeň znečistenia: 3
Typ pripojiteľných prierezov vodičov / pre medené vodiče / lankové / s káblovým okom / podľa DIN 46234: 1x (25 ... 240 mm²), 2x (25 ... 240 mm²) / 1 x (AWG 1/0 - kcmil 1000), 2x (AWG 1/0 ... kcmil 300)
Typ pripojiteľných prierezov vodičov / pre medené vodiče / lankové / s káblovým okom / podľa DIN 46235: 1x (25 ... 300 mm²), 2x (25 ... 300 mm²)
Typ pripojiteľných prierezov vodičov / pre medenú prípojnicu: 2x (50 x 5 mm²)

Prevedenie: Odpínače 3KF s poistkami

Kategória výrobku: výkonový odpínač

Veľkosť poistky: 1

Pólov: 3

Spĺňa RoHS: áno

Rozmer.: (š x v x h) 396.9 x 270 x 240 mm

Obsah: 1 ks

Menovitý prúd: 850 A

Menovitý prúd - filter: 850 A

Menovité napätie: 690 V/AC

Šírka: 396.9 mm

V: 270 mm

Hĺbka: 240 mm

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 2864053 Siemens 3KF53800MF51 výkonový odpínač Veľkosť poistky = 1 850 A 690 V/AC 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2864053 Siemens 3KF53800MF51 výkonový odpínač Veľkosť poistky = 1 850 A 690 V/AC 1 ks

Popis

Odpínač s poistkou 3KF SITOR, 800A, veľ. 5, 3-pin, pre NH poistku veľ. 2 a 3 na ochranu polovodičov, pohon predných kolies, centrál, základný prístroj bez rukoväte, plochá svorka bez poistiek

Tento text bol preložený strojovo.

Rady

Upozornenie
V prípade tohto zariadenia, ktoré nie je určené na pripojenie do slaboprúdovej siete, smie pripojenie a inštaláciu vykonať iba elektrikár.
