Name: Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 29 A
Brand: Siemens
SKU: 1742157
Availability: BackOrder

'Elektrický výkonový spínač s viacerými káblovými prepojeniami, vertikálne namontovaný na kovovom držiaku na stene.'

Obraz otvorených elektrických rozvodných skríň vedľa okna s kvapkami dažďa. Vnútorný pohľad do továrne s strojmi v pozadí.

Graf znázorňuje montážny návod pre koľajnicové adaptéry a výkonové ističe. Označené komponenty a ich poradie sú zobrazené.

Schéma elektrického systému s viacerými vodičmi a spínačmi. Hlavné komponenty: Q1, Q11, L1, L2, L3 a svorky A1 a A2.

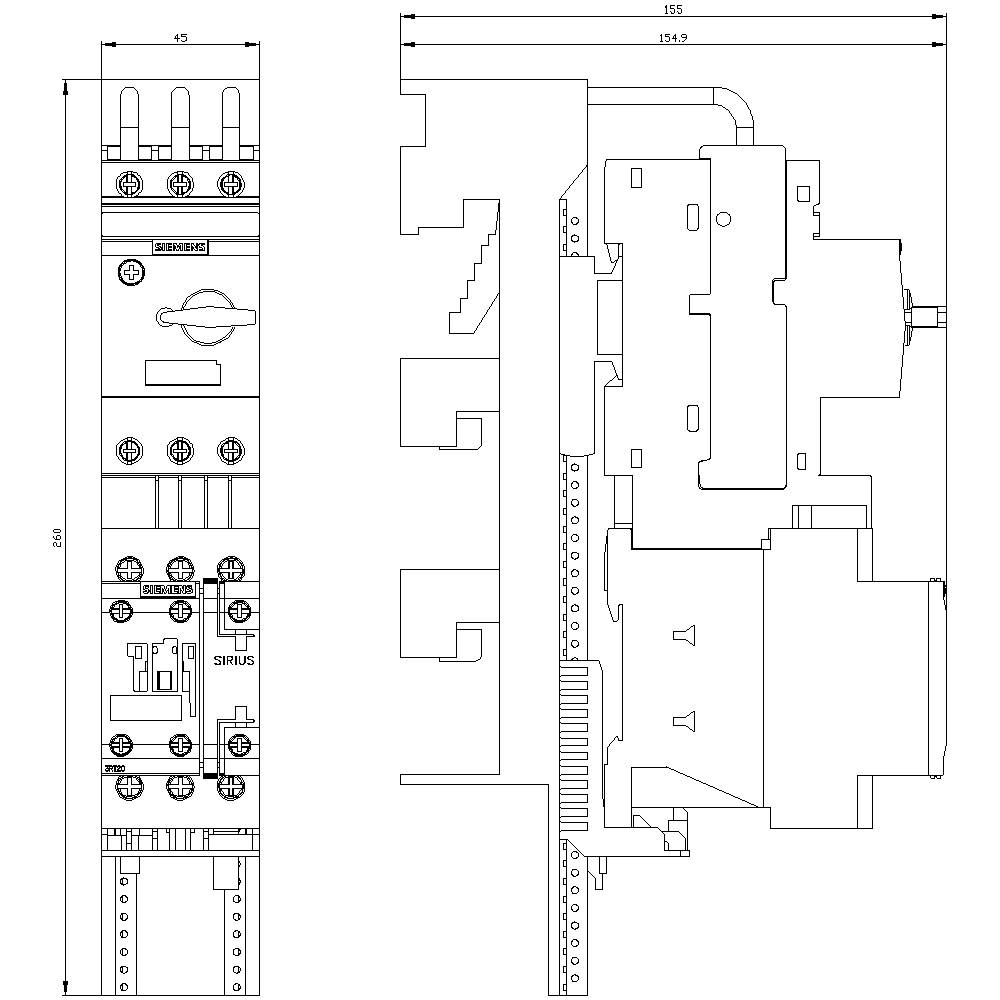

Technický výkres elektrického spínacieho zariadenia s rozmermi. Zobrazuje predný a bočný pohľad na spínací prvok.

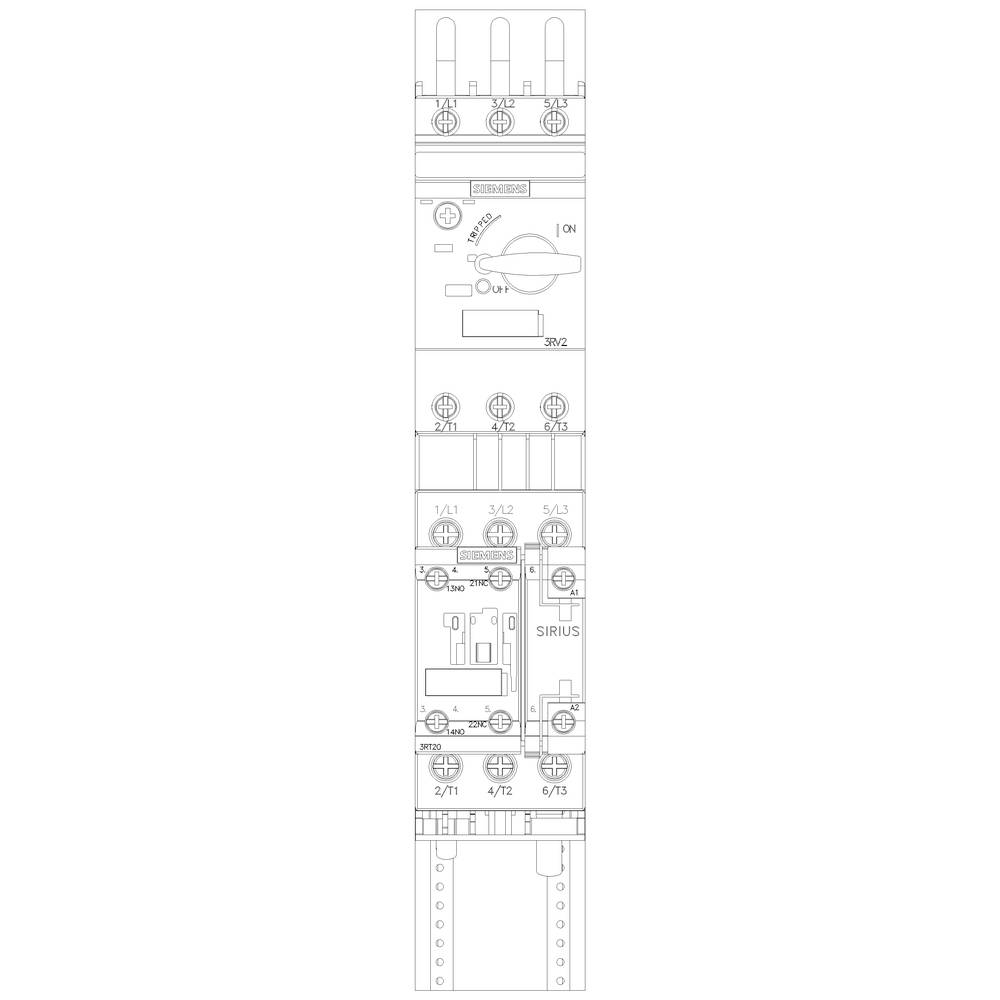

'Schéma zapojenia s polohovým spínačom, spínač v polohe 'ZAP'. Pripojenia na svorky 1A1, 1A2, ako aj 3L1, 5L2 a 1L1.'

1/6

Ilustračný obrázok

Datasheety: (PDF)

EAN:

Označenie výrobcu:

Objednávacie číslo:

Doručenie: St 11. 11.

Počet

Celkom (445,00 € / kus)

445,00 €

s DPH

Doprava zadarmo

Overený predajca s technickou podporou

Nahlásiť právny incident

Technické parametre

Ochranný druh IP20
Konštrukcia elektrického pripojenia: skrutkové pripojenie
Veľkosť podávača bremena: S0
Pracovná frekvencia: 50/60 Hz

Napätie motora: 690 V

Kategória výrobku: napájač pre spotrebiče

Pripojovacie prúd: 29 A

Výkon motora pri 400 V: 15 kW

Menovité napätie: 690 V

Prevedenie: Typ upevnenia: Na zacvaknutie na 60 mm systém prípojníc

Číslo výrobcu: 3RA21204ED270AP0

Menovitý prúd: 29 A

Menovitý prúd - filter: 29 A

Typ: 3RA2120-4ED27-0AP0

Výkon motora pri 230 V / 400 V: 15 kW

Rozmer.: (š x v x h) 45 x 260 x 155 mm

Šírka: 45 mm

V: 260 mm

Hĺbka: 155 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 45

: 260 mm

: 155 mm

: NIE

: 15 kW

: 1

: 29 A

: 0

: 27-32 A

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: 230-230 V

: IP20

: NIE

: NIE

: CLASS 10

: ÁNO

: NIE

: Screw connection

: Screw connection

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: NIE

: AC

: Other

: 29 A

: 60 °C

: 150000

: 150000

: 50000

: Other

: Class 2

UKCA: áno

Varianty(Všetky ceny sú s DPH)

Menovitý prúd - filter

Výkon motora pri 230 V / 400 V

Výkon motora pri 400 V

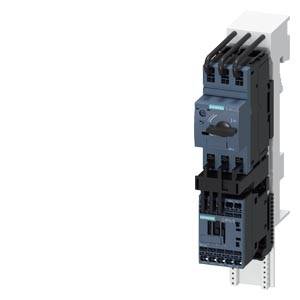

Siemens 3RA2110-4AA18-1AP0 3RA21104AA181AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:1699353

Doručenie: St 11. 11.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

234,99 €^*

Siemens 3RA2110-4AD18-1AP0 3RA21104AD181AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:1699354

Doručenie: St 11. 11.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

295,00 €^*

Siemens 3RA2110-4AH18-1AP0 3RA21104AH181AP0 napájač pre spotrebiče Výkon motora pri 400 V 7.5 kW 690 V Menovitý prúd 15.5 A

Objednávacie číslo:1744667

Doručenie: St 11. 11.

Conrad Electronic

15.5 A

7.5 kW

Min.: 1

Násobky: 1

299,00 €^*

Siemens 3RA2120-1FA24-0AP0 3RA21201FA240AP0 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1744668

Doručenie: St 11. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

219,99 €^*

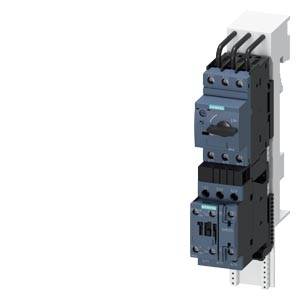

Siemens 3RA2120-1FD24-0AP0 3RA21201FD240AP0 napájač pre spotrebiče Výkon motora pri 400 V 1.5 kW 690 V Menovitý prúd 3.6 A

Objednávacie číslo:1741797

Doručenie: St 11. 11.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

265,00 €^*

Siemens 3RA2120-1GA24-0AP0 3RA21201GA240AP0 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1741805

Doručenie: St 11. 11.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RA2120-1GD24-0AP0 3RA21201GD240AP0 napájač pre spotrebiče Výkon motora pri 400 V 2.2 kW 690 V Menovitý prúd 4.9 A

Objednávacie číslo:1741815

Doručenie: St 11. 11.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

265,00 €^*

Siemens 3RA2120-1HA24-0AP0 3RA21201HA240AP0 napájač pre spotrebiče Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:1741817

Doručenie: St 11. 11.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

219,99 €^*

Siemens 3RA2120-1HD24-0AP0 3RA21201HD240AP0 napájač pre spotrebiče Výkon motora pri 400 V 3 kW 690 V Menovitý prúd 6.5 A

Objednávacie číslo:1741818

Doručenie: St 11. 11.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

265,00 €^*

Siemens 3RA2120-1JA24-0AP0 3RA21201JA240AP0 napájač pre spotrebiče Výkon motora pri 400 V 0.4 kW 690 V Menovitý prúd 8.5 A

Objednávacie číslo:1741820

Doručenie: St 11. 11.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

229,99 €^*

Na stiahnutie

Datasheet

Datasheet 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 29 A

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 1742157 Siemens 3RA2120-4ED27-0AP0 3RA21204ED270AP0 napájač pre spotrebiče Výkon motora pri 400 V 15 kW 690 V Menovitý prúd 29 A

Popis

Poistkový podávač záťaže, priame spustenie 400 V AC, veľkosť S0 27,0 ... 32,0 A 230 V AC skrutkové pripojenie pre systémy prípojníc 60 mm (spĺňa aj typ koordinácie 1) typ koordinácie 2, Iq = 150 kA 1NO + 1NC (stýkač) priamy spúšťač SIRIUS 3RA21 na ochranu a naštartovanie motorov. Priamy štartér 3RA21 je odskúšaná a vo výrobe namontovaná kombinácia ističa 3RV2 a stýkača 3RT2, ktoré sú už zapojené a mechanicky a elektricky spojené. Sú klimaticky odolné, celosvetovo schválené (napr. IEC a UL / CSA) a pripravené na IE3 / IE4. Podávače záťaže 3RA2 sú k dispozícii s ovládaním striedavým a jednosmerným prúdom vo veľkostiach S00, S0 a S2 s rozsahmi nastavenia od 0,14 do 65 A. Sú ponúkané so skrutkovou a pružinovou pripojovacou technológiou na montáž na montážne lišty, skrutkové upevnenie a montáž na 60 mm prípojnice. Okrem toho ponúkame viac ako 40 000 ďalších testovaných kombinácií jednotlivých zariadení na ochranu, prepínanie a spúšťanie najrôznejších aplikácií až do 630 A. Všetko príslušenstvo pre ističe 3RV2 a stýkače 3RT2 je štandardné pre všetky veľkosti a dá sa použiť aj pre napájače záťaže. Voliteľný prívodný systém SIRIUS 3RV29 (pre S00 a S0) výrazne znižuje námahu pri zapojení. Podávače záťaže 3RA21 nahrádzajú osvedčenú sériu 3RA11. Jednoduchý, efektívny, vždy aktuálny - modulárny systém SIRIUS.

Tento text bol preložený strojovo.
